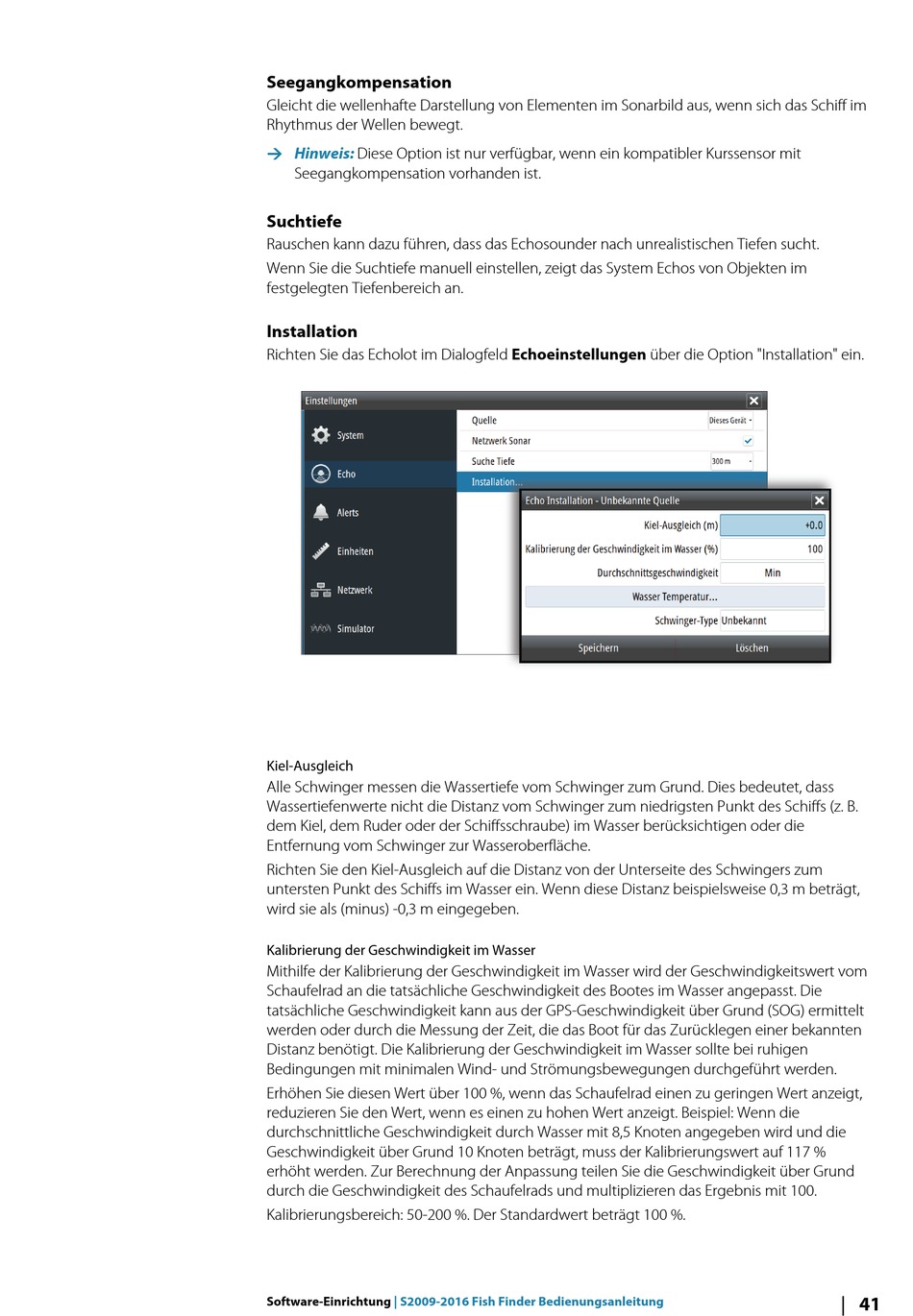

Simrad S2009 Bedienungsanleitung Seite 41

Seegangkompensation
Gleicht die wellenhafte Darstellung von Elementen im Sonarbild aus, wenn sich das Schiff im
Rhythmus der Wellen bewegt.
Ú Hinweis:
Diese Option ist nur verfügbar, wenn ein kompatibler Kurssensor mit
Seegangkompensation vorhanden ist.
Suchtiefe
Rauschen kann dazu führen, dass das Echosounder nach unrealistischen Tiefen sucht.
Wenn Sie die Suchtiefe manuell einstellen, zeigt das System Echos von Objekten im
festgelegten Tiefenbereich an.
Installation
Richten Sie das Echolot im Dialogfeld Echoeinstellungen über die Option "Installation" ein.
Kiel-Ausgleich
Alle Schwinger messen die Wassertiefe vom Schwinger zum Grund. Dies bedeutet, dass
Wassertiefenwerte nicht die Distanz vom Schwinger zum niedrigsten Punkt des Schiffs (z. B.
dem Kiel, dem Ruder oder der Schiffsschraube) im Wasser berücksichtigen oder die
Entfernung vom Schwinger zur Wasseroberfläche.
Richten Sie den Kiel-Ausgleich auf die Distanz von der Unterseite des Schwingers zum
untersten Punkt des Schiffs im Wasser ein. Wenn diese Distanz beispielsweise 0,3 m beträgt,
wird sie als (minus) -0,3 m eingegeben.
Kalibrierung der Geschwindigkeit im Wasser
Mithilfe der Kalibrierung der Geschwindigkeit im Wasser wird der Geschwindigkeitswert vom
Schaufelrad an die tatsächliche Geschwindigkeit des Bootes im Wasser angepasst. Die
tatsächliche Geschwindigkeit kann aus der GPS-Geschwindigkeit über Grund (SOG) ermittelt
werden oder durch die Messung der Zeit, die das Boot für das Zurücklegen einer bekannten
Distanz benötigt. Die Kalibrierung der Geschwindigkeit im Wasser sollte bei ruhigen
Bedingungen mit minimalen Wind- und Strömungsbewegungen durchgeführt werden.
Erhöhen Sie diesen Wert über 100 %, wenn das Schaufelrad einen zu geringen Wert anzeigt,
reduzieren Sie den Wert, wenn es einen zu hohen Wert anzeigt. Beispiel: Wenn die
durchschnittliche Geschwindigkeit durch Wasser mit 8,5 Knoten angegeben wird und die
Geschwindigkeit über Grund 10 Knoten beträgt, muss der Kalibrierungswert auf 117 %
erhöht werden. Zur Berechnung der Anpassung teilen Sie die Geschwindigkeit über Grund
durch die Geschwindigkeit des Schaufelrads und multiplizieren das Ergebnis mit 100.
Kalibrierungsbereich: 50-200 %. Der Standardwert beträgt 100 %.
Software-Einrichtung | S2009-2016 Fish Finder Bedienungsanleitung
41
