3.3

Installation

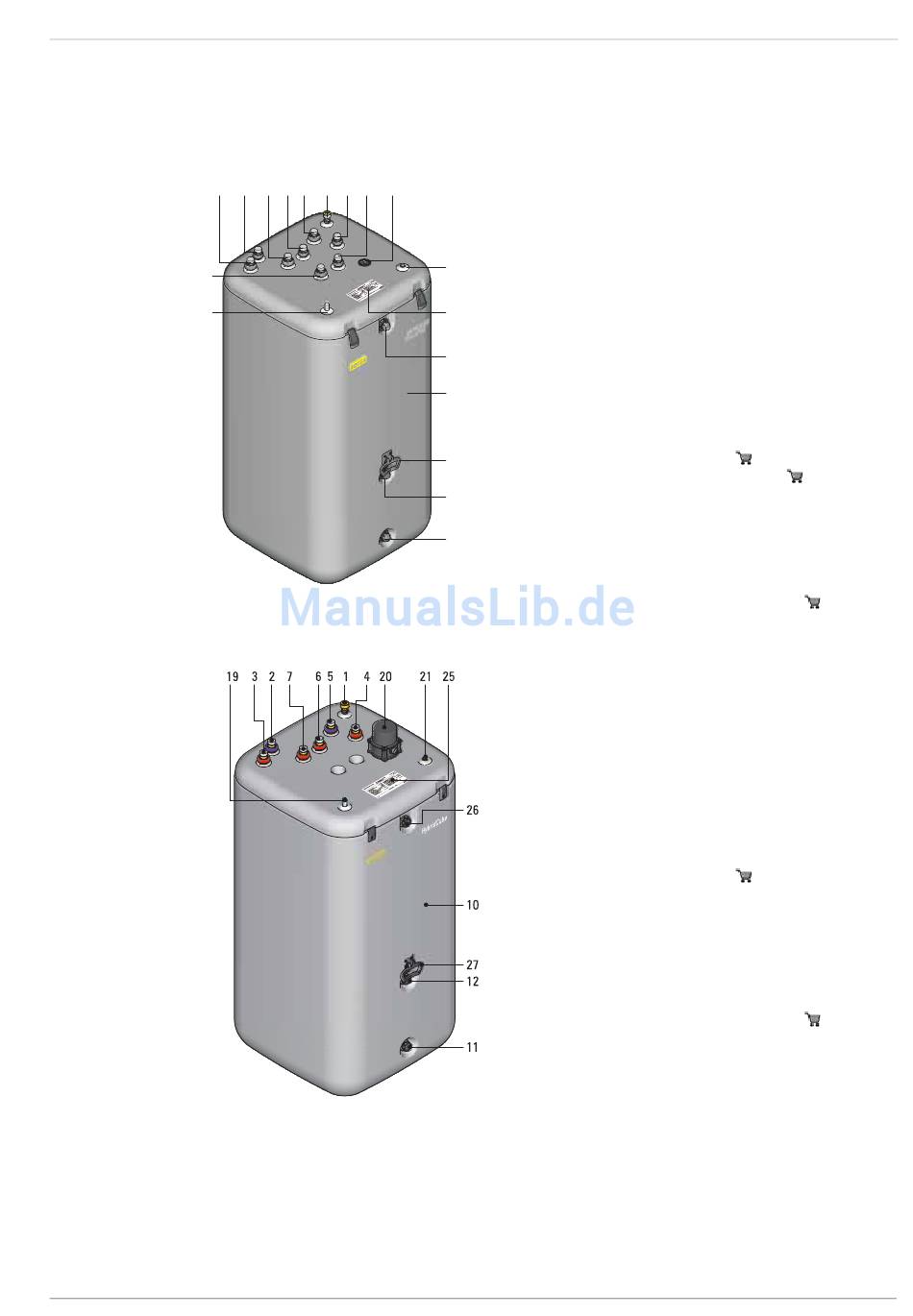

3.3.1 Anschlussübersicht
Sanicube (SC) / Sanicube Solaris (SCS)
3
8
20
Bild 3-8
HybridCube (HYC)
Bild 3-9
FA ROTEX Warmwasserspeicher - 10/2009
2 7 6 5 1 4 9 18
Äußere Anschlüsse (dargestellt am Sanicube SCS)
Äußere Anschlüsse (dargestellt am HYC 544*)
3 x
1 Solaris - Vorlauf (1" ÜM) (nur SCS)
2 Kaltwasserzufluss (1" AG)*
3 Warmwasser (1" AG)*
4 Speicherladung Vorlauf (SC - „Heizung 1"; SCS - „Heizung 2") (1" AG)*
5 Speicherladung Rücklauf (SC - „Heizung 1"; SCS - „Heizung 2") (1" AG)*
22
6 Speicherladung Vorlauf (2. Wärmequelle - „Heizung 3") (1" AG)*
7 Speicherladung Rücklauf (2. Wärmequelle - „Heizung 3") (1" AG)*
26
8 Heizungsunterstützung Vorlauf (nur SCS 538/xx/xx) (1" AG)*
(Verbinden mit Rücklauf Wärmeerzeuger!)
9 Heizungsunterstützung Rücklauf (nur SCS 538/xx/xx) (1" AG)*
27
(Verbinden mit Rücklauf Heizung!)
10 Speicherbehälter (doppelwandige Hülle aus Polypropylen mit PUR-
10
Hartschaum-Wärmedämmung)
11 Füll- und Entleeranschluss (Tr. 32x3 AG) mit Ventileinsatz
(SCS: Solaris - Rücklauf)
12 Anschluss für Ausgleichsleitung (AGL,
28
Erweiterungsset für weitere Wärmequelle (EWS,
18 Anschluss für Elektroheizstab (R 11/2" IG)
12
20 Füllstandsanzeige
22 Fühlertauchhülse für Speichertemperaturfühler
11
26 Typenschild
27 Anschluss Sicherheitsüberlauf (Tr. 32x3 AG)
28 Handgriff
* Empfohlenes Zubehör (Zirkulationsbremsen (2 Stk.),
1 Solaris - Vorlauf (1" ÜM)
2 Kaltwasserzufluss (1" AG)*
3 Warmwasser (1" AG*)
4 Speicherladung Vorlauf (1" AG)*
5 Speicherladung Rücklauf (1" ÜM)*
6 Heizungsunterstützung Rücklauf (1" ÜM)* nur HYC 544
7 Heizungsunterstützung Vorlauf (1" AG)* nur HYC 544
10 Speicherbehälter (doppelwandige Hülle aus Polypropylen mit PUR-
Hartschaum-Wärmedämmung)
11 Füll- und Entleeranschluss (Tr. 32x3 AG) mit Ventileinsatz
(Solaris - Rücklauf)
12 Anschluss für Ausgleichsleitung (AGL,
18 Solaris - Vorlauf Schichtungsrohr
19 Füllstandsanzeige
20 Booster-Heater (EHS)
21 Fühlertauchhülse für Speichertemperaturfühler
25 Typenschild
26 Anschluss Sicherheitsüberlauf (Tr. 32x3 AG)
27 Handgriff
* Empfohlenes Zubehör (Zirkulationsbremsen (2 Stk.),
Aufstellung und Installation
16 01 08) bzw.
16 01 08)
16 01 10)
16 50 70)
16 50 70)
