Rotex Sanicube Bedienungsanleitung Seite 15

1
2
3
4
5
6
7
8
9
10
3UV1 3-Wege-Umschaltventil
3UV2 3-Wege-Umschaltventil
Tab. 3-2 Legende zu Bild 3-5 und Bild 3-6
Bild 3-6
FA ROTEX Warmwasserspeicher - 10/2009
Flüssigkeitsleitung Kältemittelkreislauf
Gasleitung Kältemittelkreislauf
Heizung Vorlauf
Heizung Rücklauf
Speicherladung Vorlauf
Speicherladung Rücklauf
Heizungsunterstützung Vorlauf
Heizungsunterstützung Rücklauf
Solaris Vorlauf
Solaris Rücklauf
Heizkreislauf/Speicherladekreislauf
Heizkreislauf/Kühlkreislauf

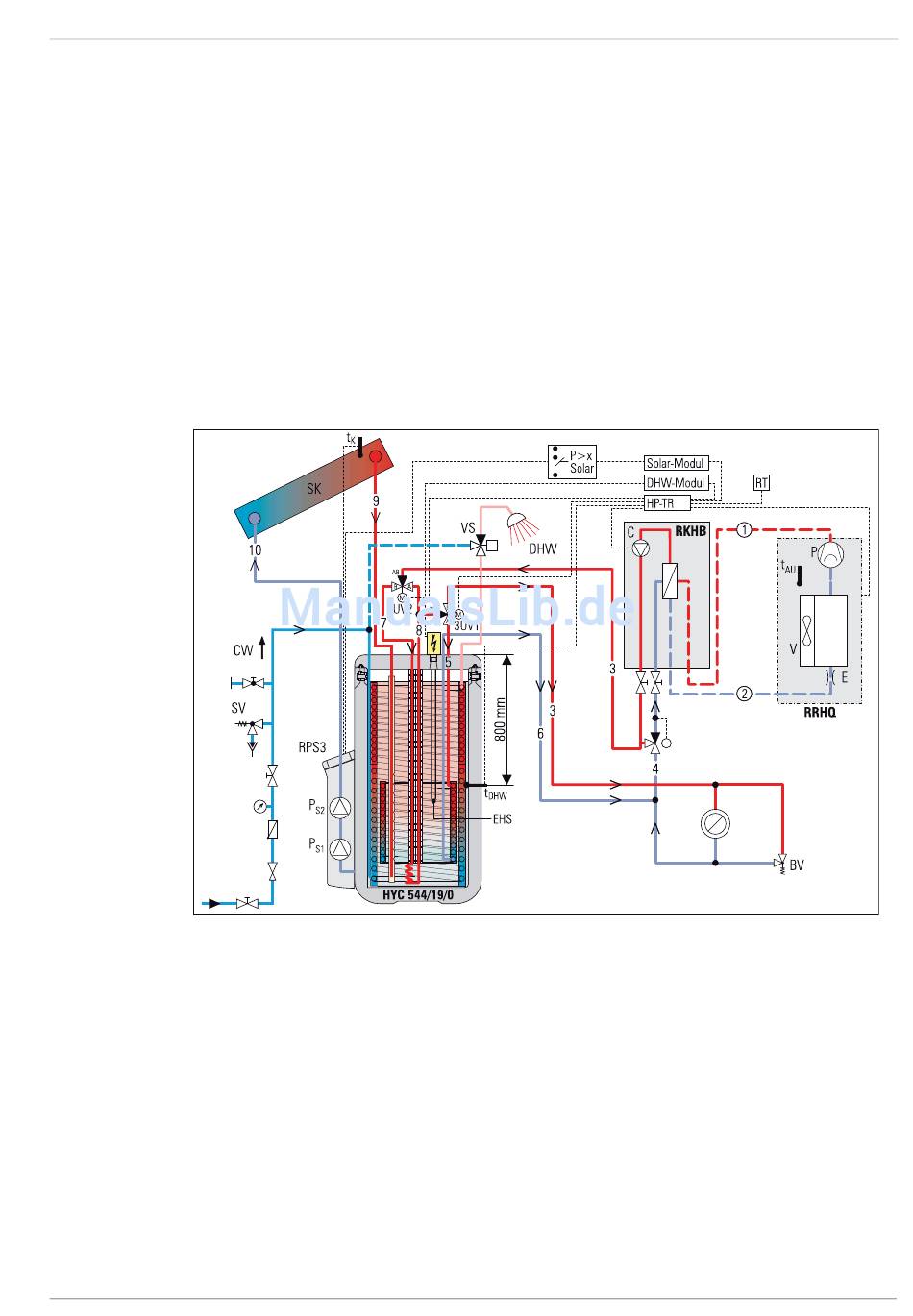

Standard-Anschlussschema Warmwasserspeicher (dargestellt an HPSU Wärmepumpe, Ausführung mit Raumheiz- und
1)
Kühlfunktion)
3
BV Sicherheits-Überdruckventil Heizung
C Umwälzpumpe
CW Kaltwasserzufluss
DHW Warmwasserzapfstelle
E Expansionsventil
EHS Booster-Heater (Elektroheizstab)
HP-TR
Hauptregler-Wärmepumpe
HYC HybridCube Warmwasserspeicher
P Umwälzpumpe Solaris
S1
P Booster-Pumpe Solaris
S2
RPS3 Regelungs- und Pumpeneinheit für
Solaris Anlage
RKHB Inneneinheit der HPSU Wärmepumpe
x Aufstellung und Installation
RRHQ Außeneinheit der HPSU Wärmepumpe
RT Raumthermostat
SK Solaris Hochleistungs-Flachkollektor
SV Sicherheits-Überdruckventil
Kaltwasserzufluss
V Ventilator
VS Verbrühschutz (bei Speicher-
temperaturen >60 °C)
1)
Das gezeigte Anlagenschema erhebt
keinen Anspruch auf Vollständigkeit und
ersetzt nicht die sorgfältige
Anlagenplanung.
Tmax=55°C
AB
A M
B
RLB
15
