Bedienungsanleitung C.A.S.
3.9.6 Montage der Funkbewegungsmelder
Die ideale Montagehöhe für die Bewegungsmelder beträgt 2,20m.
Der Erfassungsbereich der Bewegungsmelder beträgt 110° in horizontaler
Richtung und je nach Montagehöhe bis zu 12m in vertikaler Richtung.
(Erfassungsbereich und Sektoren siehe Skizze 8 unten)
Mit dem, im Lieferumfang enthaltenen, Gelenkhalter kann der Bewegungsmelder
gerade an einer Wand montiert werden, oder in einer Raumecke.
Um nach der Montage den Erfassungsbereich zu testen, ist die Steckbrücke für
die Sendehäufigkeit auf 5 Sekunden gesetzt. Wenn Sie den Melder nach erfolgter
Montage einschalten (B, Skizze 9 unten) und sich quer zur Erfassungsrichtung
bewegen, wird jede erfasste Bewegung durch Aufleuchten der Sende LED
(A, Skizze 9 unten) angezeigt. Auf diese Weise können Sie testen, ob der
gewünschte Bereich erfasst wird. Nach Abschluß des Erfassungstests entfernen Sie
die Steckbrücke (J2 Time) an der Stiftleiste oberhalb der Sende LED (A).
Die Sendehäufigkeit wird dadurch auf 5 Minuten eingestellt. So wird bei gleicher
Meldesicherheit die Batterielebensdauer erhöht.
Achtung:
Richten Sie den Bewegungsmelder nie
auf Wärmequellen.
Nicht über Heizkörpern oder Öfen
montieren.
Nicht direkt auf Fensterflächen richten.
Immer in den Raum hinein ausrichten.

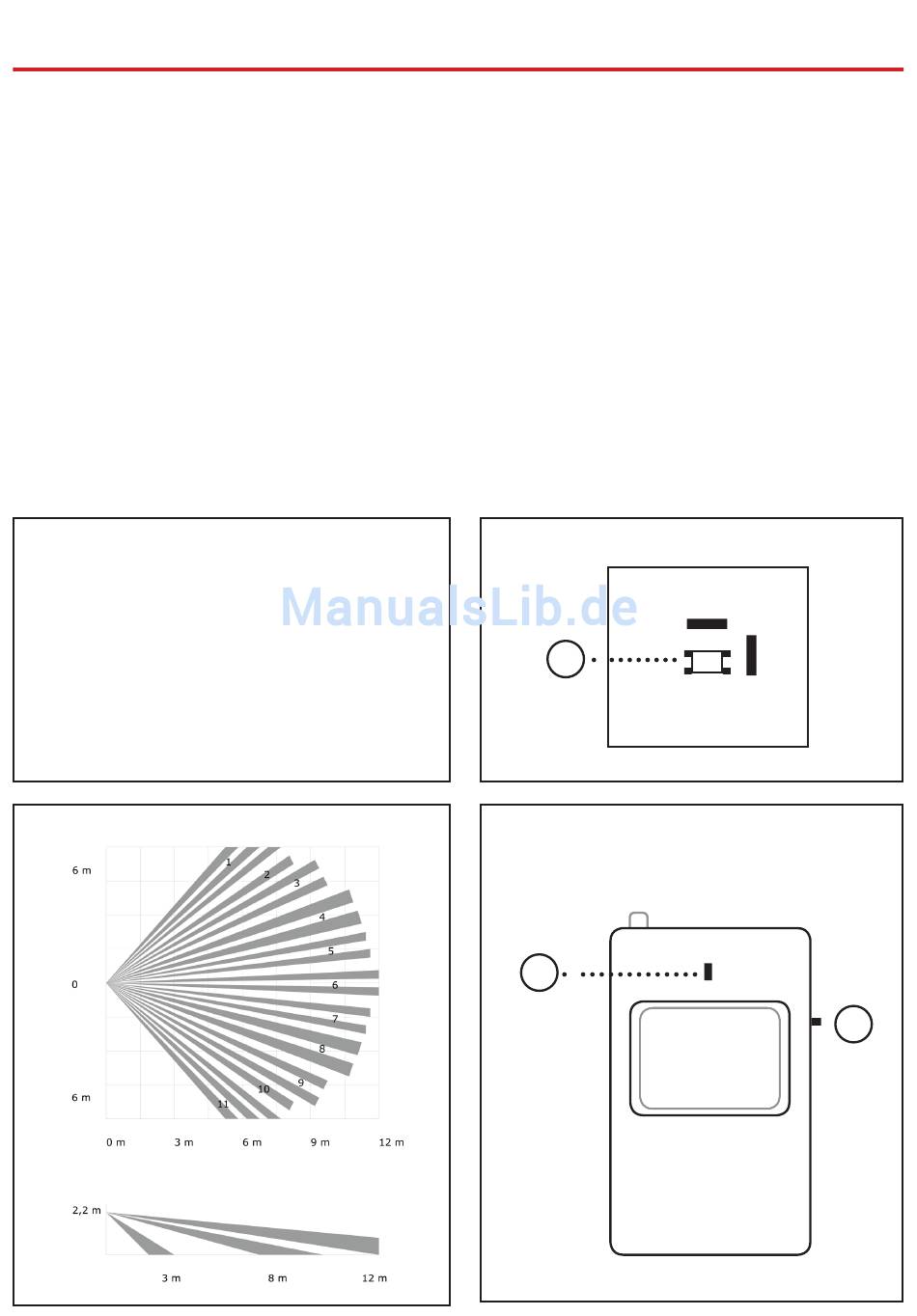

Skizze 8
