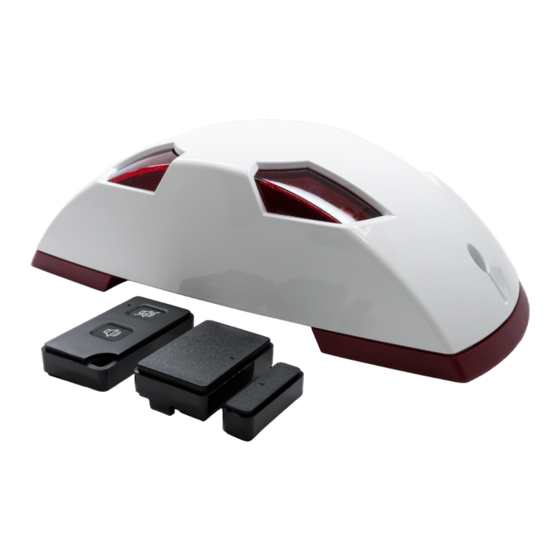

Thitronik C.A.S. III Bedienungsanleitung

Wohnwagen-alarmsystem
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
C
!! Bitte vor dem Gebrauch aufmerksam lesen !!
Revision 1.3
C.A.S. III
aravan
Bedienungsanleitung
Installationshandbuch
Hersteller/Manufacturer
Thitronik GmbH
Redderkoppel 5
D 24159 Kiel (Germany)
Handbuch Revision 1.3
A
S
larm
www.thitronik.de
kontakt@thitronik.de
Tel.: +49 (0)431-66 66 811
Fax: +49 (0)431-66 66 827
ystem
Alarmtechnik made in Germany

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Thitronik C.A.S. III

Inhaltszusammenfassung für Thitronik C.A.S. III

  • Seite 1 C.A.S. III aravan larm ystem Bedienungsanleitung Installationshandbuch !! Bitte vor dem Gebrauch aufmerksam lesen !! Hersteller/Manufacturer www.thitronik.de Thitronik GmbH kontakt@thitronik.de Redderkoppel 5 Tel.: +49 (0)431-66 66 811 D 24159 Kiel (Germany) Fax: +49 (0)431-66 66 827 Alarmtechnik made in Germany Handbuch Revision 1.3...
  • Seite 2 Bedienungsanleitung C.A.S. III Inhalt Kapitel Seite Inhalt Handhabung der Anlage Funktionsweise, Zubehör, Haftungsausschluß Anlage steuern mit Funkhandsender Alarmspeicher Panikalarm aktivieren Anlage ohne Versorgungsspannung betreiben Sabotageschutz 1.7 Signal Kontakt offen (Lüftungsfunktion) Signal Senderbatterie schwach Senderbatterie wechseln 1.9.1 Senderbatterie wechseln Funk-Handsender 1.9.2 Senderbatterie wechseln Funk-Magnetkontakt 1.9.3...

  • Seite 3: Funktionsbeschreibung, Zubehör, Haftungsausschluß

    SMS ein- bzw. ausgeschaltet werden. Durch Anrufen des GSM-Moduls können außerdem jederzeit Statusabfragen angefordert werden, die Informationen über den Status der C.A.S. enthalten, sowie Angaben über Position,Geschwindigkeit, Empfangsqualität, etc... Haftungsausschluß: C.A.S. III kann wie jedes Alarmsystem einen Einbruch bzw. Einbruchversuch lediglich melden, jedoch nicht verhindern. Es ist daher notwendig, sich entsprechend umsichtig zu verhalten und keine Wertgegenstände offen oder leicht zugänglich im Fahrzeug zu belassen, bzw. das Fahrzeug unverschlossen zu verlassen.

  • Seite 4: Anlage Steuern Mit Funkhandsender

    Bedienungsanleitung C.A.S. III Seite 2 1.2 Anlage steuern mit Funkhandsender Scharfschalten:  Große Taste oder -Taste schärft das System mit akkustischer Rückmeldung. Integrierte LED‘s blinken 1 mal und interner Pieper* ertönt 1 mal.  Kleine Taste oder -Taste schärft das System ohne akkustische Rückmeldung. Integrierte LED‘s blinken 1 mal. Unscharfschalten: Beliebige Taste entschärft das System. Mit oder ohne akustisches Signal. Integrierte LED‘s blinken 2 mal und interner Pieper* ertönt 2 mal. Wird nach einem Alarmereignis unscharf geschaltet, ertönt anstelle der 2 Pieptöne ein langer, tiefer Ton.

  • Seite 5: Anlage Ohne 12V Versorgungsspannung Betreiben

    Bedienungsanleitung C.A.S. Bedienungsanleitung C.A.S. III Seite 2 Seite 3 1.5 Anlage ohne 12V Versorgungsspannung betreiben Sollte weder Fahrzeugseitig, noch vom Stellplatz Spannung zur Verfügung stehen, kann die Anlage bis zu 48 Stunden über den integrierten Akku betrieben werden. Der Akku sollte hierzu voll geladen sein. Dies ist der Fall, wenn C.A.S. mindestens 9 Stunden ohne Unterbrechung mit Spannung versorgt wurde. 1.6 Sabotageschutz C.A.S. verfügt über verschiedene Schutzmaßnahmen, die eine Sabotage...

  • Seite 6: Senderbatterie Wechseln

    Bedienungsanleitung C.A.S. III Seite 4 1.7 Signal „Kontakt offen“ (Lüftungsfunktion) Beim Verriegeln ertönt eine Reihe kurzer Töne aus dem internen Pieper. Dies bedeutet, daß einer der Funkmagnetkontakte als geöffnet erkannt wurde. Wenn C.A.S. III mit der kleinen Taste oder -Taste geschärft wurde, ertönen keine Hinweistöne (siehe 1.2)  Sollte keiner der Kontakte beabsichtigt geöffnet sein, überprüfen Sie die gesicherten Öffnungen. Anders als bei PKW Alarmsystemen kann es im Wohnwagen durchaus erwünscht sein, eines der Fenster geöffnet zu lassen, während alle...

  • Seite 7: Senderbatterie Des Handsenders Wechseln

    Bedienungsanleitung C.A.S. III Seite 5 1.9.1 Senderbatterie des Handsenders wechseln - Entfernen Sie die eine oder drei Schrauben auf der Rückseite des Handsenders und öffnen Sie das Gehäuse. (Abhängig von der Handsender-Version). - Entnehmen Sie die Leiterplatte und entfernen Sie die Batterie. - Ersetzen Sie diese durch eine Batterie gleichen Typs (CR2032) - Achten Sie beim Einlegen der Batterie auf richtige Polung.

  • Seite 8: Ablauf Eines Gasalarms

    Anlage in die Halterung gesteckt werden. Es können neben Fahrrädern und Motorrollern auch Campingmöbel, Surfboards und viele andere bewegliche Gegenstände gesichert werden. Ist die Kabelschleife in der Halterung platziert und die Anlage scharf geschaltet, führt Durchtrennen des Kabels oder Entfernen aus der Halterung zum Alarm. Wird die C.A.S. III scharfgeschaltet, während sich die Funk-Kabelschleife nicht in der Halterung befindet, ertönt kein Hinweiston.
  • Seite 9 Bedienungsanleitung C.A.S. III Seite 7 2.1 Verwenden des GSM/GPS-Kombimoduls (Option) Ist ein GSM/GPS-Kombimodul (Art.Nr.: 101012) angeschlossen, stehen zahlreiche zusätzliche Funktionen und Alarmierungsmöglichkeiten zur Verfügung. - Alarmmeldung per SMS bei Einbruch, Gas, oder Auslösen der Kabelschleife mit Angabe der Art des Vorfalls, Zeit des Vorfalls, Position und Geschwindigkeit.

  • Seite 10: Positionsmeldung Anfordern

    Bedienungsanleitung C.A.S. III Seite 8 2.1 Verwenden des GSM/GPS-Kombimoduls (Option) Aktivieren per SMS: Senden Sie eine SMS mit dem Inhalt „scharf“ an die Nummer des GSM-Moduls. Die Anlage quittiert den Vorgang nach Erhalt der SMS mit einmaligem Blinken aller 4 LED‘s und einer Statusmeldung per SMS.
  • Seite 11 Bedienungsanleitung C.A.S. III Seite 9 2.2 Hinweise zur Verwendung des GSM/GPS-Kombimoduls (Option) Verwendete SIM-Karte: Zur Nutzung des GSM-Moduls benötigen Sie eine SIM-Karte eines Mobilfunkanbieters. Wir empfehlen den Einsatz der im Lieferumfang enthaltenen Karte bzw. einer Karte direkt von T-mobile oder Vodafone. Es sind jedoch grundsätzlich auch Karten anderer Anbieter geeignet, diese neigen jedoch zu Verzögerungen beim SMS Versand.
  • Seite 12 Installationshandbuch C.A.S. III Seite 10 Installationshandbuch C.A.S. III Bitte vor der Installation sorgfältig lesen...

  • Seite 13: Lieferumfang

    Installationshandbuch C.A.S. III Seite 11 3.1 Lieferumfang C.A.S. III Basis, Handsender, Funkmagnetkontakt mit Klebepads, 1x Warnaufkleber, Installationshandbuch, PG-Verschraubung, Anschlußkabel, Status LED, Handbuch 3.2 Installationshinweise Da bei Arbeiten an der Fahrzeugelektrik Kurzschlußgefahr besteht, ist der Minuspol der Batterie abzuklemmen, sofern eine bordeigene Spannungsversorgung installiert ist.
  • Seite 14 Installationshandbuch C.A.S. III Seite 12 3.6 Tabelle 1 Programmwahlschalter Schalter 1 Schalter 2 Schalter 3 Schalter 5 Schalter 6 akustische Statusmel- Anruf schaltet Wegfall der Ein- Störsender löst Rückmeldung dung per SMS scharf bzw. un- gangsspannung Alarm aus beim Scharf-...
  • Seite 15 Installationshandbuch C.A.S. III Installationshandbuch C.A.S. III Seite 13 Seite 13 3.8.2 Löschen von Funk-Magnetkontakten bzw. anderer Sender Sender können nur komplett gelöscht werden, indem der Speicher geleert wird. Auf der Leiterplatte (Skizze 1, Seite 13) halten Sie den Taster „RX“ gedrückt, bis die Zentrale einen langen Piepton abgibt. Alle Sender sind nun gelöscht.
  • Seite 16 Installationshandbuch C.A.S. III Seite 14 3.9 Skizzen Skizze 1 Skizze 2 RX GSM max. 22 mm 1 2 3 4 5 6 7 8 GSM/GPS-Kombimodul (Zubehör) Skizze 3 < < > > Tabelle 2: Bedeutung der LED‘s Skizze 4 leuchtet blinkt keine Zielrufnummern Zielrufnummern...

  • Seite 17: Montage Der Funk-Magnetkontakte

    Installationshandbuch C.A.S. III Seite 15 3.9.1 Montage der Funk-Magnetkontakte Wählen Sie die Montageorte für die Funk-Magnetkontakte. Die Sender können sowohl auf dem Fenster, als auch auf dem Rahmen montiert werden (Siehe Skizzen auf  Seite 15).Der Abstand zwischen Sender (Skizze 2, Teil A, Seite 13) und Magnet (Skizze 2, Teil B, Seite 13) darf ca. 22 mm betragen. Ein größerer Abstand aktiviert den Sendevorgang (LED blitzt. Skizze 4, C) und löst bei aktivierter Anlage...
  • Seite 18 Installationshandbuch C.A.S. III Seite 16 3.9.3 Montageskizze Funk-Magnetkontakte Das Sendergehäuse kann, je nach Sende LED Rahmen und Platzverhältnissen bzw. Ab- Senderdeckel ständen zur Scheibe, liegend (links oder 180° gedreht- rechts) oder auf der Seite Reedsensor stehend befestigt werden.Während das Sendergehäuse gedreht wird, behalten Sendergehäuse Magnet die Platine mit Sende-LED, Reedsensor und Senderdeckel ihre Ausrichtung zum Magneten.

  • Seite 19: Montage Der Funk-Kabelschleife (Zubehör)

    Installationshandbuch C.A.S. III Seite 17 3.9.4 Montage der Funk-Kabelschleife (Zubehör) Wählen Sie einen geeigneten Montageort am Heck des Fahrzeuges, oder an einer der Seiten. Sie können weitere Halter als Zubehör (Art.Nr.: 100649) erwerben, um die Kabelschleife an verschiedenen Bereichen des Fahrzeuges zu verwenden.

  • Seite 20: Anschluß Der Zentrale

    Installationshandbuch C.A.S. III Seite 18 3.9.6 Anschluß der Zentrale  Das durch den Boden der Zentrale geführte Anschlußkabel, schließen Sie wie folgt an die Anschlußklemmen (A, Skizze 1) an: weiß > +12V braun > - 12V (Gnd) grün > Klemme A - Status LED grün gelb > Klemme B - Status LED gelb Schließen Sie das ins Fahrzeug geführte Ende jetzt ebenfalls an +12V und Gnd an und verbinden Sie die Anschlüsse der Status LED mithilfe der mitgelieferten Stoßverbinder. 3.9.7 Einbau des GSM/GPS-Kombimoduls ...
  • Seite 21  Die 4 LED‘s zeigen nun entsprechend Tabelle 2 den Zustand des Moduls an.  Zeigt D2 den Status eingebucht, senden Sie eine „Programmier SMS“ an die Nummer der Karte im Modul. Den Aufbau einer „Programmier SMS“ sehen Sie im untenstehenden Schema. Für eine vereinfachte Programmierung, öffnen Sie im Browser Ihres Smartphones die URL sms.thitronik.de und folgen den Anweisungen. *100# P + 49 15122436169 +49 17123456789 +49 151 33546798 3te Zielrufnummer 2te Zielrufnummer 1te Zielrufnummer (Masternummer) Ist die Zielrufnummer die eines „Smartphone“ wird...
  • Seite 22 Installationshandbuch C.A.S. III Seite 20 3.9.8 Programmierung des GSM/GPS-Kombimoduls Provider Abfragecode Provider Abfragecode e-plus *100# Simyo *100# *101# Tchibo *101# T-Mobile *100# Swisscom *130# Vodafone *100# Angaben ohne Gewähr. Änderungen durch Provider möglich. 3.9.9 Testalarm durchführen  Nach abgeschlossener Montage und Anschluß der Zentrale sollte mit jedem angelernten Sender (Funkmagnetkontakt, Kabelschleife, Funkgaswarner) ein Testalarm durchgeführt werden.

  • Seite 23: Technische Daten

    Installationshandbuch C.A.S. III Seite 21 4.1 Technische Daten Spannungsversorgung: Stromaufnahme: ca. 15mA ohne GSM/GPS-Kombimodul ca. 25-30mA mit GSM/GPS-Kombimodul Anlernbare Sender max.: Sendefrequenz: 868,35MHz Sendeleistung: <10mW Reichweite max.: bis 100m in freiem Feld Mittlere Batterielebensdauer: 2 Jahre Batterietyp (Sender): CR2032 (Knopfzelle/3V)

  • Seite 24: Die Detaillierte Konformitätserklärung Steht Unter Folgendem Link Zum Download Bereit

    Installationshandbuch C.A.S. III Seite 22 Hiermit erklärt die Thitronik GmbH die Übereinstimmung dieses Produktes mit den grundlegenden Anforderungen und den relevanten Festlegungen der Richtlinie 1999/5/EG. Die detaillierte Konformitätserklärung steht unter folgendem Link zum Download bereit: http://www.thitronik-automotive.de/support.html...
  • Seite 25 Notizen...
  • Seite 26 Notizen...
  • Seite 27 Notizen...
  • Seite 28 Hersteller/Manufacturer www.thitronik.de Thitronik GmbH kontakt@thitronik.de Redderkoppel 5 Tel.: +49 (0)431-66 66 811 D 24159 Kiel (Germany) Fax: +49 (0)431-66 66 827 Alarmtechnik made in Germany...
