Montage- und Bedienungsanleitung

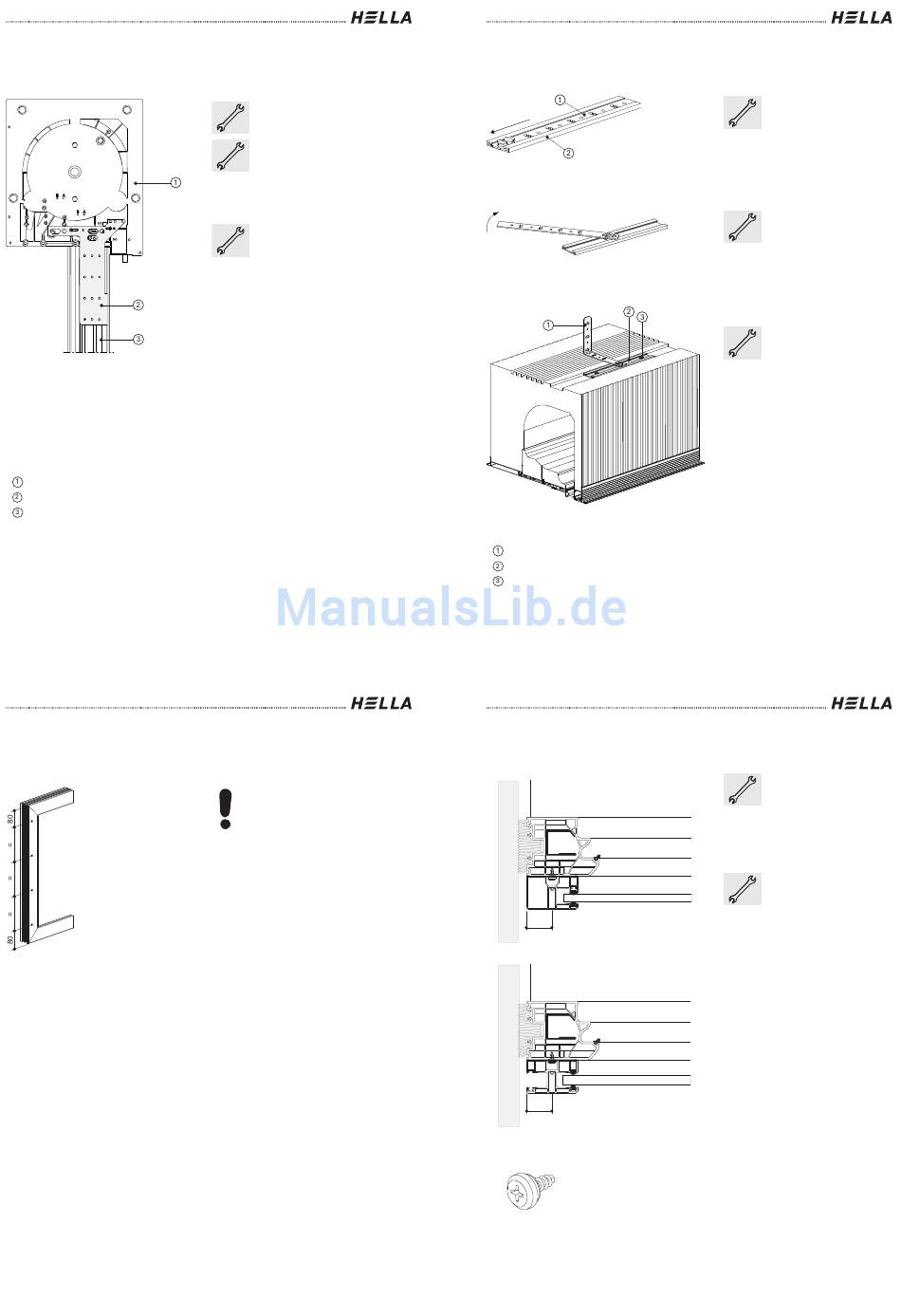

Kastenbefestigung TOP PSI
Rollladenkasten Revision von innen/außen
Legende
Kopfstück
Befestigungsstiel
Fensterrahmen
Technische Änderungen vorbehalten – Ausgabe Juli/2015
Montage- und Bedienungsanleitung
Montage Führungsschienen
Rollladen mit Revision von innen / Revision von außen
Technische Änderungen vorbehalten – Ausgabe Juli/2015
Der Kasten wird komplett mit
Rollladen bedienfertig ange-
liefert.
Setzten Sie den Kasten auf
den Fensterrahmen auf und
lassen Sie diesen am Bo-
denprofil-Anschlag aufliegen.
Richten Sie dabei beide
Kopfstücke zu den Rahmen-
seiten bündig aus.
Befestigen Sie die Stiele an
den Kopfstücken und am
Rahmen mit den beiliegen-
den Schrauben. Bei Kunst-
stoffrahmen positionieren Sie
den Umbug für zusätzliche
Stabilität in der Fensternut.
Bei Holz- und Aluminium-
rahmen bringen Sie die Stiele
seitenverkehrt an (Umbug
steht nach außen). Stiel-
Positionierung siehe nächste
Seite.
19
Aufteilung ist für alle Führungs-
schienen gültig, die geclipst
montiert werden.
Es ist bei der Aufteilung der
Klemmnippelschrauben / Befes-
tigungsclips darauf zu achten,
dass die oberste und unterste
Schraube nicht weiter als 80 mm
vom jeweiligen Ende der Füh-
rungsschiene entfernt ist.
21
Montage- und Bedienungsanleitung

Montage der Sturzbefestigung TOP PSI

Aufbaukasten Rollladen allgemein
Legende
Eindrehanker
Befestigungsprofil
Gipskartondübel
20 Technische Änderungen vorbehalten – Ausgabe Juli/2015
Montage- und Bedienungsanleitung
Montage Führungsschienen
Rollladen mit Revision von innen
30
30
Montagematerial
Anzahl der benötigten
Klemmnippelschraub
en je nach Länge der
Führungsschiene:
<1500 mm: 3 Stück
>1501 mm : 4 Stück
22 Technische Änderungen vorbehalten – Ausgabe Juli/2015
Schieben Sie den Ein-
drehanker aus dem be-
reits vormontierten
Befestigungsprofil heraus.
Rasten Sie den Eindreh-
anker im
Befestigungsprofil ein.
Sie können den Anker
entsprechend der Einbau-
situation biegen und/oder
ablängen und mit han-
delsüblichen Dübeln
(6mm/8mm) und
Schrauben am Mauerwerk
befestigen.
PVC-
Führungsschienen
werden bündig mit Außen-
kante Fensterrahmen
montiert. Die Montage
erfolgt durch das
Aufclipsen auf
Klemmnippelschrauben.
Dazu ist es notwendig,
dass Sie die beiliegenden
Klemmnippelschrauben in
einem 30 mm Abstand
von der Außenkante am
Fensterrahmen ein-
schrauben.
Markieren Sie diese
Punkte sorgfältig und
achten Sie beim Ausmes-
sen auf eine senkrechte
und parallele Ausrichtung
der Schienen. Nachdem
Sie die
Klemmnippelschrauben
angebracht haben, kön-
nen Sie eine der Füh-
rungsschienen vorsichtig
in die Unterschiene des
Panzers und in den Sprieß
am Kopfstück einführen.
Richten Sie danach die
Führungsschiene zu den
Nippelschrauben aus und
clipsen Sie mit etwas
Druck die Schiene am
Fensterrahmen ein.
