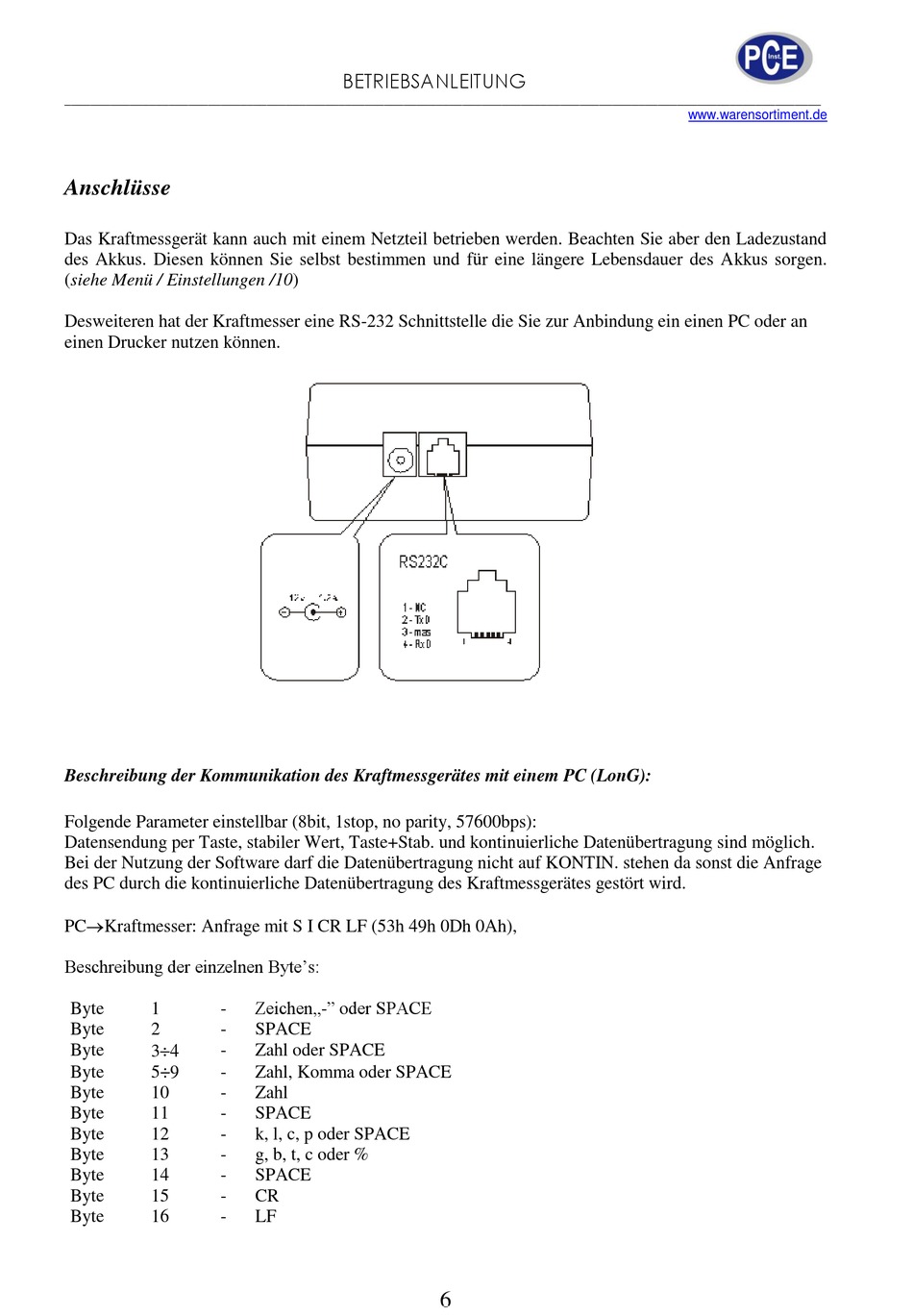

Anschlüsse
Das Kraftmessgerät kann auch mit einem Netzteil betrieben werden. Beachten Sie aber den Ladezustand
des Akkus. Diesen können Sie selbst bestimmen und für eine längere Lebensdauer des Akkus sorgen.
(siehe Menü / Einstellungen /10)
Desweiteren hat der Kraftmesser eine RS-232 Schnittstelle die Sie zur Anbindung ein einen PC oder an
einen Drucker nutzen können.
Beschreibung der Kommunikation des Kraftmessgerätes mit einem PC (LonG):
Folgende Parameter einstellbar (8bit, 1stop, no parity, 57600bps):
Datensendung per Taste, stabiler Wert, Taste+Stab. und kontinuierliche Datenübertragung sind möglich.
Bei der Nutzung der Software darf die Datenübertragung nicht auf KONTIN. stehen da sonst die Anfrage
des PC durch die kontinuierliche Datenübertragung des Kraftmessgerätes gestört wird.
PCKraftmesser: Anfrage mit S I CR LF (53h 49h 0Dh 0Ah),
Beschreibung der einzelnen Byte's:
Byte 1 -
Byte 2 -
Byte -
34
Byte 5÷9 -
Byte 10 -
Byte 11 -
Byte 12 -
Byte 13 -
Byte 14 -
Byte 15 -
Byte 16 -
BETRIEBSANLEITUNG
Zeichen„-" oder SPACE
SPACE
Zahl oder SPACE
Zahl, Komma oder SPACE
Zahl
SPACE
k, l, c, p oder SPACE
g, b, t, c oder %
SPACE
CR
LF
6
