PCE Instruments PCE-FM50 Bedienungsanleitung

PCE Instruments PCE-FM50 Bedienungsanleitung

Digitales kraftmessgerät

Werbung

PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 02903 976 99 0
Fax: 02903 976 99 29
info@pce-instruments.com
www.pce-instruments.com/deutsch
Digitales Kraftmessgerät PCE-FM50
Mit PC- Schnittstelle
Version 1.0
17.05.2016

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PCE Instruments PCE-FM50

  • Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Digitales Kraftmessgerät PCE-FM50 Mit PC- Schnittstelle Version 1.0 17.05.2016...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Eigenschaften ..........................3 Spezifikation ............................. 3 Beschreibung der Geräte- Voderseite/Rückseite ................4 Messvorgang ............................ 5 Vorbereitung für die Messungen ............................5 Normale Messung .................................... 6 Peak Hold (Max- Last) Messung ............................6 Batteriewechsel ..........................6 PC- Schnittstelle..........................7 Montagevorrichtung ......................... 7 Anwendungsmöglichkeiten ......................
  • Seite 3: Eigenschaften

    1. Eigenschaften - 5 kg grosse Kapazität, höchste Auflösung und Genauigkeit - 3 Anzeige-Einheiten: g, oz, N - Messmöglichkeiten für Zug- und Druckkräfte - Maximalwert und letzter Wert können bei der Messung gespeichert werden - Nullstellung für alle Modi möglich - Volle Nutzbarkeit der Tara- Einstellung - Taste für schnelle oder langsame Ansprechung - Auswahl für die Anzeige: Vorwärts / Rückwärts...
  • Seite 4: Beschreibung Der Geräte- Voderseite/Rückseite

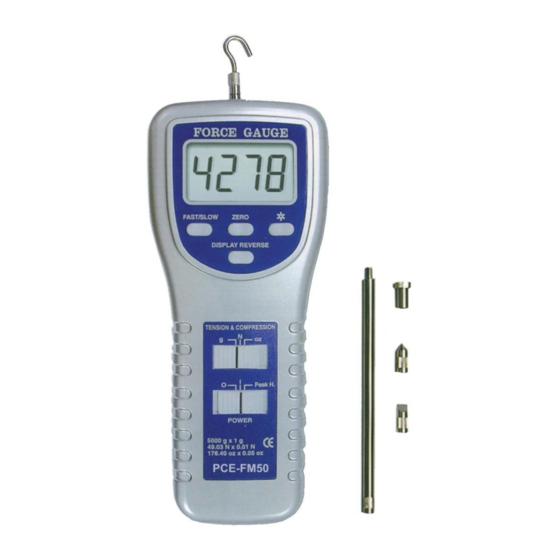

    3. Beschreibung der Geräte- Voderseite/Rückseite Figur 1 Lastzellenkopf 3-10 Batteriefachabdeckung LCD-Anzeige 3-11 Flachkopf- Adapter schneller Indikator 3-12 Konus- Adapter Taste für schnellen / langsamen Modus 3-13 Beitel- Adapter Einstellung der LCD-Anzeige-Richtung 3-14 Haken- Adapter Taste zur Null-Stellung 3-15 120 mm Verlängerung Taste für die Einheiten- Auswahl 3-16 Display Beleuchtung An/Aus- Taste (0 = AUS/ 1 = AN)
  • Seite 5: Messvorgang

    4. Messvorgang 4.1 Vorbereitung für die Messungen 1 ) Die Funktionen Zug oder Druck werden automatisch ausgeführt. Wenn Sie Druckmessungen vornehmen, dann erscheint auf der Anzeige automatisch ein “ - “. ( Zugkraft ) ( Druck ) 2) Wenn die Messung vorgenommen wird, muss der Fühlerkopf mit Adapter in einer Linie zu dem zu messenden Objekt stehen...
  • Seite 6: Normale Messung

    3) Drehen des Fühlerkopfes während der Messung ist zu vermeiden. Gewisse Winkel zwischen dem zu messenden Objekt und Fühlerkopf sind nicht zulässig. 4.2 Normale Messung  Anschalten des Gerätes mittels der Taste „Power On „ [3-8] ( 0 = Aus ; 1 = Ein ) ...
  • Seite 7: Pc- Schnittstelle

    6. PC- Schnittstelle Das Gerät besitzt eine PC- Schnittstelle die es ermöglicht gemessene Werte auf einen PC zu übertragen. Das Gerät liefert einen 16 Digit- Datensatz zur Übertragung auf den seriellen Anschluss am PC. Zur Verbindung des Gerätes mit einem PC wird folgendes Schnittstellenkabel benötigt : Computer (9W „D“...
  • Seite 8: Chemikalien- & Kunststoffuntersuchungen

    8.3 Chemikalien- & Kunststoffuntersuchungen  Testet Schichtverbindungen  Dehnungstests bei Gummi, Fiberglas und Fasern  Misst die Festigkeit von Polyurethan Schaum  Testet die Bruchfestigkeit von Pillen und Tabletten  Teste die Abziehkraft von Selbstklebern  Misst den Druck von Keramikverbindungen ...
