Bedienungsanleitung
PCE-FM 200 / PCE-FM 50N / PCE-FM 500N Kraftmessgerät
User manuals in various languages (français,
italiano, español, português, nederlands, türk, polski,
русский, 中文) can be found by using our
product search on: www.pce-instruments.com
Letzte Änderung: 26. Oktober 2020
v1.0
© PCE Instruments
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-FM 50N
Inhaltszusammenfassung für PCE Instruments PCE-FM 50N
- Seite 1 Bedienungsanleitung PCE-FM 200 / PCE-FM 50N / PCE-FM 500N Kraftmessgerät User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung: 26. Oktober 2020 v1.0...
-
Seite 2: Inhaltsverzeichnis
Schaltplan zur 3,5 mm Klinke ................... 5 Display ..........................6 Bedientasten ........................7 Bedienung ....................8 Optionen ....................10 10 Alarm ....................11 11 Kalibrierung anhand von Gewichten ..........11 12 Akku ..................... 11 13 Kontakt ....................12 14 Entsorgung ..................12 © PCE Instruments... -
Seite 3: Sicherheitsinformationen
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments... -
Seite 4: Spezifikationen
Spezifikationen Modell PCE-FM 200 PCE-FM 50N PCE-FM 500N Messbereich 2 ... 200 N 0,5 ... 50 N 5 ... 500 N Kalibrierung 0,1 N Druckkalibrierung 1 Mpa Kraftmesszelle integrierte Kraftmesszelle mit M6 Anschluss Messbereich 1 ... 100 % f. s. -
Seite 5: Funktion

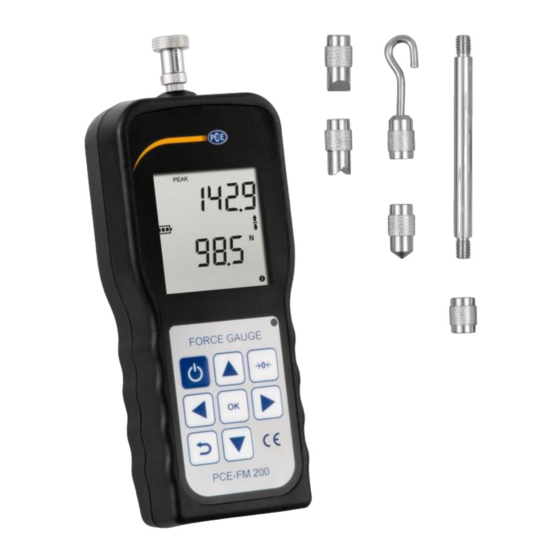

Open Collector Transistor 12 V / 50 mA Speicher 10 Messungen Spitzenwertmessung Lieferumfang 1 x Dynamometer PCE-FM 200 oder PCE-FM 50N oder PCE-FM 500N 1 x Flachkopfadapter 1 x Hakenadapter 1 x Spitzkopfadapter 1 x Meißelkopfadapter 1 x Kerbkopfadapter 1 x Adapter für Verlängerungsstab 1 x Verlängerungsstab (65 mm) -
Seite 6: Gerätebeschreibung
Gerätebeschreibung Tasten & Adapter Messaufsatz Spannmutter Bedienfeld Schaltausgang USB Schnittstelle Stromanschluss © PCE Instruments... -
Seite 7: Abmessungen
Abmessungen Info: Alle Maße in mm Schaltplan zur 3,5 mm Klinke Hier sehen Sie den Anschlussplan für den Anschluss einer 3,5 mm Klinke, um eine Verbindung zu den Schaltausgängen herzustellen. © PCE Instruments... -
Seite 8: Display
Messwert in Echtzeit an (oben: Peak, unten: Messwert) Batteriestatus PC Verbindung Messeinheit Symbol Druckkraft Symbol Zugkraft - = Der gemessene Wert liegt unter der eingestellten Grenze O = Messung erfolgreich oder unterbrochen + = Der gemessene Wert überschreitet die eingestellte Grenze © PCE Instruments... -
Seite 9: Bedientasten
Wechselt Abfrage der zwischen gespeicherten AVER, MAX Messwerte und MIN Öffnet die Öffnet das Zurück zum ausgewählte Menü Messmodus Option Speichert den Speichert den angezeigten angezeigten Links Wert Wert Löscht den Löscht den Rechts Spitzenwert Spitzenwert © PCE Instruments... -
Seite 10: Bedienung
“ eine ausgewählte Option bzw. das Menü verlassen. Im Speichermodus können Sie mit „ “ den Speicher verlassen und zum Messmodus zurückkehren. Bewegen durch die Optionen: Im Menü können Sie sich mit „ “ und „ “ durch die Optionen bewegen. © PCE Instruments... - Seite 11 Abfragen gespeicherter Messwerte, AVER, MAX, MIN: Im Messmodus können Sie mit „ “ den Speichermodus öffnen. Im Speichermodus können Sie mit „ “ zwischen AVER, MAX und MIN wechseln. USB Schnittstelle: Beachten Sie die gesonderte Bedienungsanleitung zur Software. © PCE Instruments...
-
Seite 12: Optionen
Conti: permanente Übertragung F-13 angle 0° /180° Displayausrichtung 0° off: automatisches Automatische F-14 off_t no/3~60min Abschalten Abschaltfunktion deaktiviert Displaybeleuchtung On: immer eingeschaltet F-15 on/off/auto Off: immer ausgeschaltet Auto: Automatisch Auto: Automatisch (5 Sekunden) F-16 reset no/yes Werkseinstellungen Nein © PCE Instruments... -
Seite 13: Alarm
Akkus verwenden Sie das mitgelieferte DC 12 V/1000 mA Netzteil. Die Ladedauer beträgt etwa 8 bis 10 Stunden. Nacherfolgter Ladung entfernen Sie bitte das Netzteil vom Gerät, um eine Überhitzung auszuschließen. Laden Sie den Akku nur, wenn dieser vollständig entladen ist. Häufiges Laden verkürzt die Lebensdauer des Akkus. © PCE Instruments... -
Seite 14: Kontakt
Umsetzung ElektroG (Rücknahme Entsorgung Elektro- Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 15 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 SOULTZ-SOUS-FORETS 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
