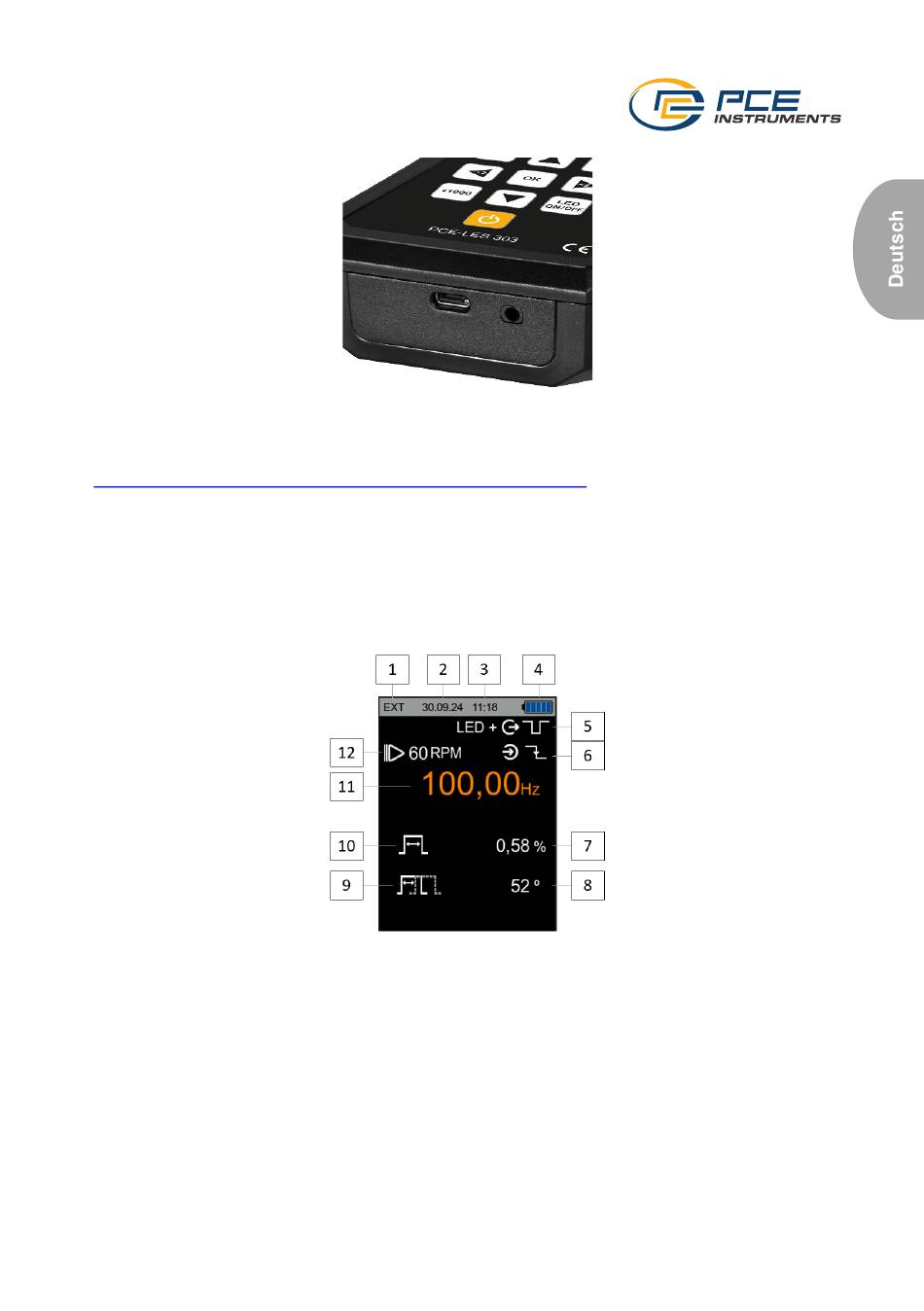

3.2 Anschlüsse
An der Unterseite des Geräts befindet sich ein USB-C-Anschluss. Dieser Anschluss dient zum
Aufladen des internen Akkus des Messgeräts und kann auch zum Aktualisieren der Firmware mit
Hilfe unserer Update-Software verwendet werden, die hier heruntergeladen werden kann:
https://www.pce-instruments.com/deutsch/download-win_4.htm
Neben dem USB-C-Anschluss liegt ein 3,5 mm Klinkenanschluss für die externen Eingangs-
/Ausgangsmodi der PCE-LES 303 Serie.
Hinweis:
Das Stroboskop kann auch über eine Powerbank geladen bzw. betrieben werden.
3.3

Display

1. EXT Anzeige, dass am Triggerein- und -ausgang etwas angeschlossen wurde
2. Datum
3. Uhrzeit
4. Akkustand
5. Anzeige Triggerausgang + NPN oder PNP-Symbol
6. Anzeige Triggereingang + Symbol Flankenerkennung
7. Wert und Einheit Tastverhältnis
8. Wert und Einheit Phasenverschiebung
9. Symbol Phasenverschiebung
10. Symbol Tastverhältnis
11. Wert und Einheit Frequenz
12. Symbol und Wert Zeitlupe
