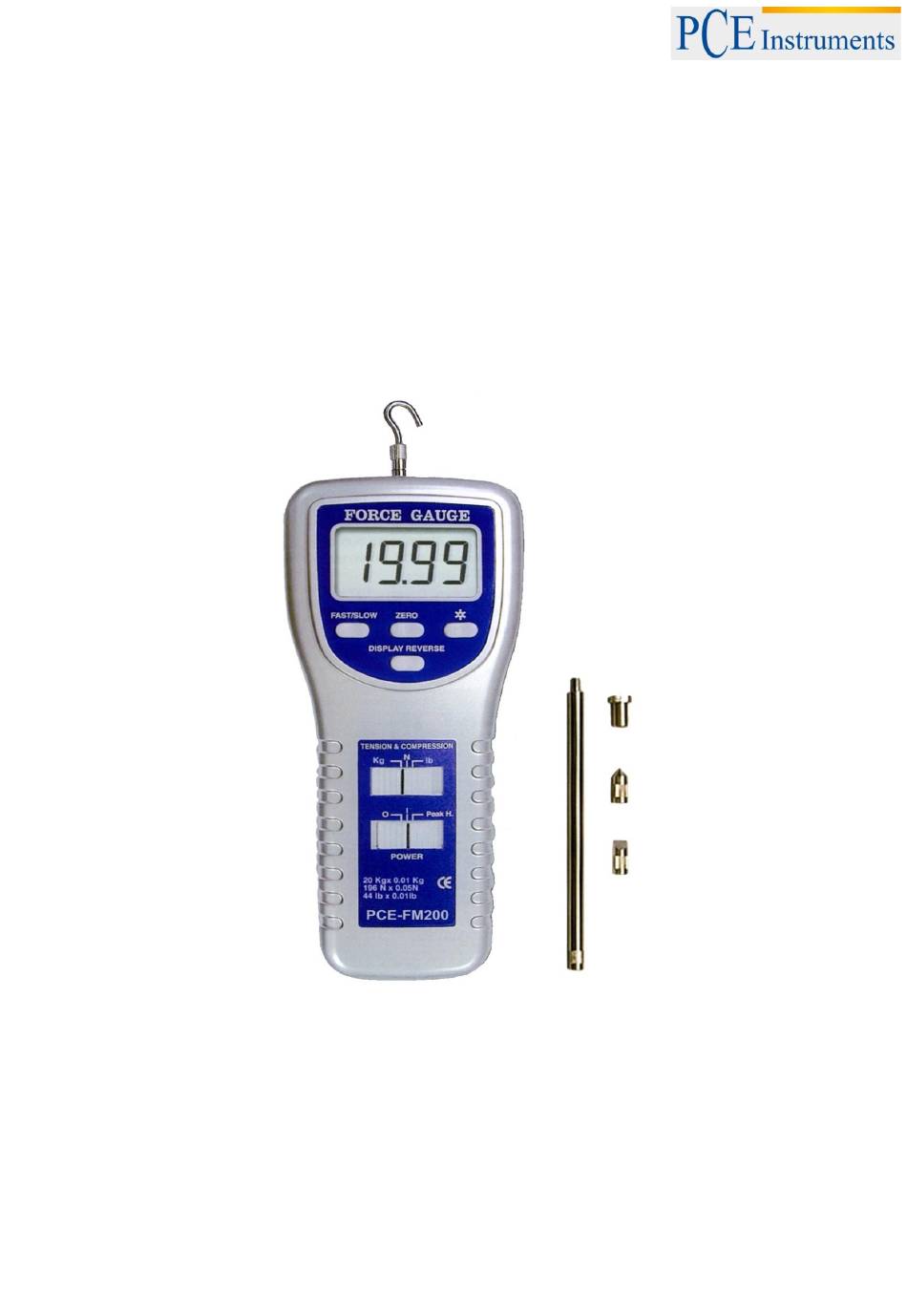

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Digitales Kraftmessgerät PCE-FM200 Mit PC- Schnittstelle Version 1.0 18.05.2016...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Eigenschaften....................3 2. Spezifikation....................3 3. Beschreibung Geräte - Vorder und Rückseite...........4 4. Messvorgang....................5 Vorbereitung Messung...................5 Normale Messung..................6 Peak Load (Max-Last) Messung...............…..6 5. Batteriewechsel....................6 6. PC-Schnittstelle....................7 7. Montagevorrichtung..................7 8. Anwendungsmöglichkeiten.................7 Elektrotechnik....................7 Büromaterial/Einrichtung/Zubehör..............7 Chemikalien & Kunststoffuntersuchungen............8 Maschinen & Produktion.................8 KFZ – Bereich....................8 Andere Industriebereiche................8... -
Seite 3: Eigenschaften
1. Eigenschaften - 20 kg grosse Kapazität, höchste Auflösung und Genauigkeit - 3 Anzeige-Einheiten: kg, lb, N - Messmöglichkeiten für Zug- und Druckkräfte - Maximalwert und letzter Wert können bei der Messung gespeichert werden - Nullstellung für alle Modi möglich - Volle Nutzbarkeit der Tara- Einstellung - Taste für schnelle oder langsame Ansprechung - Auswahl für die Anzeige: Vorwärts / Rückwärts... -
Seite 4: Beschreibung Der Geräte- Voderseite/Rückseite

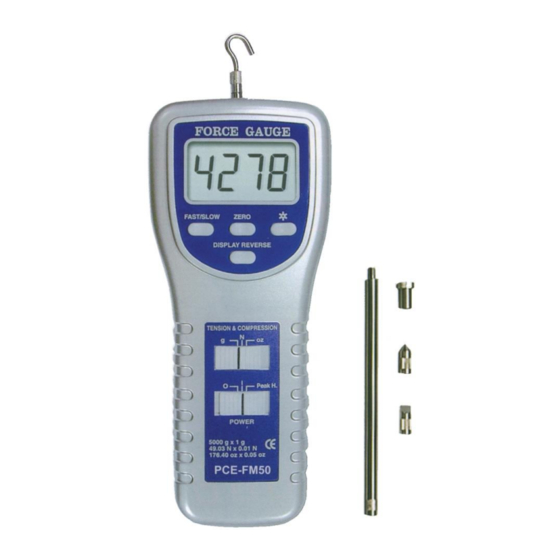

3. Beschreibung der Geräte- Voderseite/Rückseite Figur 1 Lastzellenkopf 3-10 Batteriefachabdeckung LCD-Anzeige 3-11 Flachkopf- Adapter schneller Indikator 3-12 Konus- Adapter Taste für schnellen / langsamen Modus 3-13 Beitel- Adapter Einstellung der LCD-Anzeige-Richtung 3-14 Haken- Adapter Taste zur Null-Stellung 3-15 120 mm Verlängerung Taste für die Einheiten- Auswahl 3-16 Display Beleuchtung An/Aus- Taste (0 = AUS/ 1 = AN) -
Seite 5: Messvorgang
4. Messvorgang 4.1 Vorbereitung für die Messungen 1 ) Die Funktionen Zug oder Druck werden automatisch ausgeführt. Wenn Sie Druckmessungen vornehmen, dann erscheint auf der Anzeige automatisch ein “ - “. (Zugkraft) (Druck) 2) Wenn die Messung vorgenommen wird, muss der Fühlerkopf mit Adapter in einer Linie zu dem zu messenden Objekt stehen... -
Seite 6: Normale Messung
3) Drehen des Fühlerkopfes während der Messung ist zu vermeiden. Gewisse Winkel zwischen dem zu messenden Objekt und Fühlerkopf sind nicht zulässig. 4.2 Normale Messung Anschalten vom Kraftmessgerät mittels der Taste „Power On „ [3-8] ( 0 = Aus ; 1 = Ein ) ... -
Seite 7: Batteriewechsel
5. Batteriewechsel Wenn es notwendig wird die Batterie zu ersetzen ( Batteriespannung unter ca. 6,8 V ) erscheint in der Anzeige vom Kraftmessgerät „LO“. 1. Entfernen sie die Schrauben der Batteriefach- Abdeckung [3-10] vom Kraftmessgerät. 2. Öffnen sie das Batteriefach entfernen die alte Batterie und setzen die neue Batterie richtig ein Zu Beachten Sollte die Batterie nicht richtig gepolt eingesetzt werden besteht die Gefahr der permanenten Beschädigung am Kraftmessgerät... -
Seite 8: Anwendungsmöglichkeiten
8. Anwendungsmöglichkeiten 8.1 Elektrotechnik Testet die Stärke von Lötpunkten und Schweißungen auf Platinen Belastungstest (Zugmessung) von externen Kabeln die mit Keramikträgern verbunden sind Testet Drahtumwicklungen bei Clip- Verbindungen Testet die Einsteck- bzw. Ausziehkraft bei Springfedern Testet Schweißverbindungen bei Mikroelektronik Teilen ... -
Seite 9: Andere Industriebereiche
8.6 Andere Industriebereiche Misst die Pedal- Druckkraft bei Flugzeugen Misst die Härte von Gipskartonplatten für den Trockenbau Testet die Tastatur- bzw. Pedal- Druckkraft bei Tasteninstrumenten (Orgel, Klavier usw.) Testet den Kraftbedarf um Deckel von Sprühdosen zu entfernen ...
