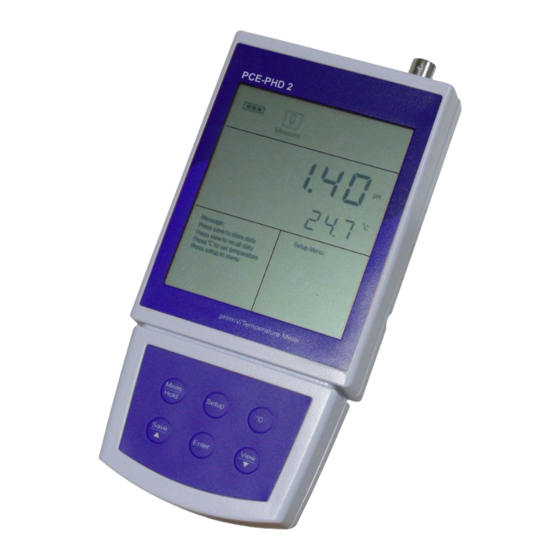

PCE Instruments PCE-PHD 2 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
www.warensortiment.de

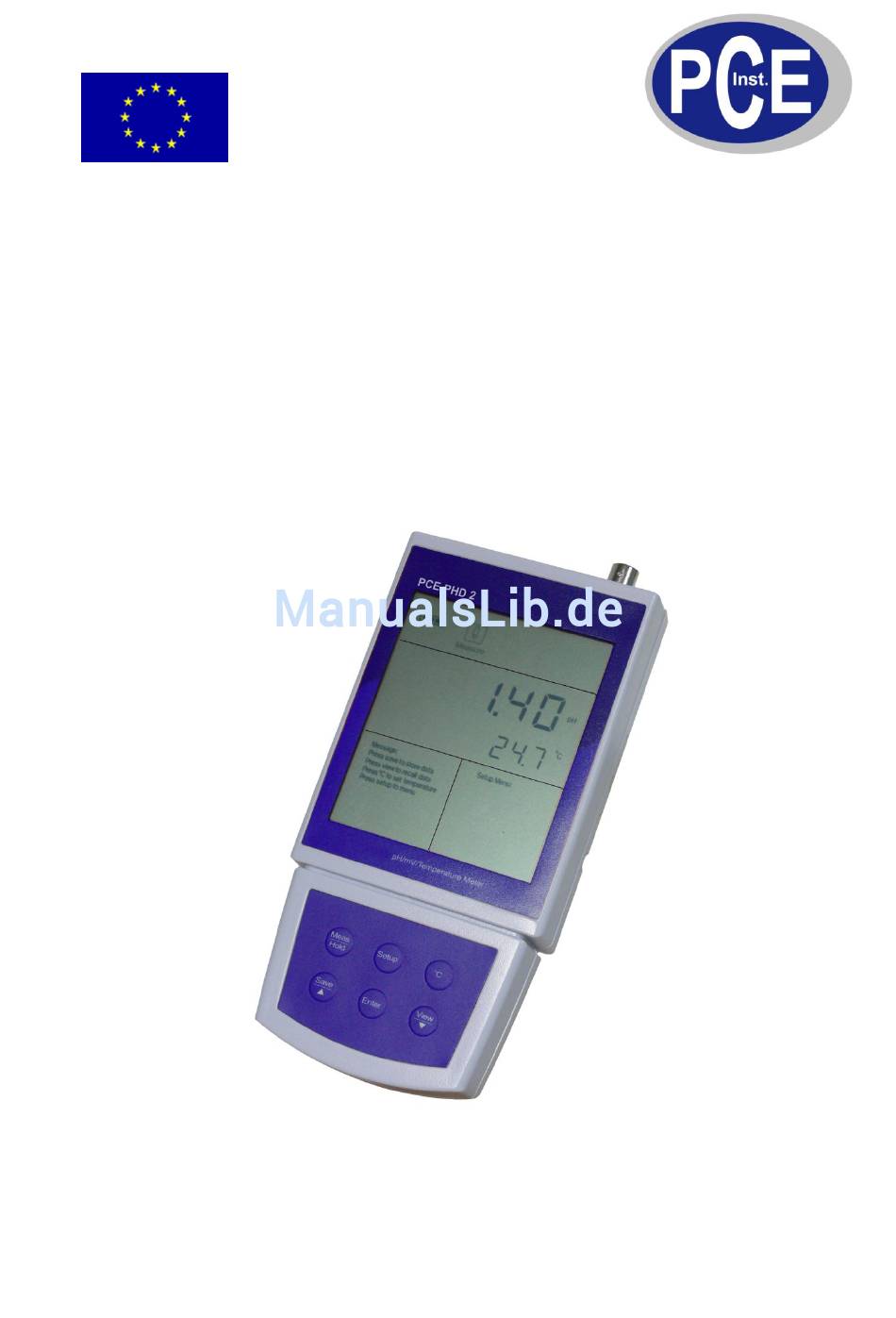

Bedienungsanleitung
PCE-PHD 2
Version 1.0
24.10.2011
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 01805 976 990*
Fax: 029 03 976 99-29
info@warensortiment.de
www.warensortiment.de
*14 Cent pro Minute aus dem dt.
Festnetz, max. 42 Cent pro Minute
aus dem dt. Mobilfunknetz.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PCE Instruments PCE-PHD 2

Inhaltszusammenfassung für PCE Instruments PCE-PHD 2

  • Seite 1 Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung PCE-PHD 2 Version 1.0 24.10.2011...

  • Seite 2: Inhaltsverzeichnis

    BETRIEBSANLEITUNG PCE-PHD 2 _____________________________________________________________________________________________________ www.warensortiment.de Inhaltsverzeichnis Einleitung ............................3 Funktionen...........................3 1.1.1 Akkuleistung ........................3 1.1.2 2-Punkt Kalibrierung ......................3 1.1.3 Automatische Kalibrierflüssigkeitserkennung ..............3 1.1.4 Automatischer Temperaturabgleich ..................3 1.1.5 Elektrodenabfall .......................3 1.1.6 Batterieladungsanzeige ....................3 1.1.7 Messdatenspeicherung ....................3 1.1.8 USB-Port .........................3 Spezifikation ........................4 Zusammenstellung ......................4 LC-Display ..........................4...

  • Seite 3: Einleitung

    1.1 Funktionen 1.1.1 Akkuleistung Das PCE-PHD 2 besitze eine sehr Stromsparende CPU und ist dadurch in der Lage mit dem 9V/800mAh Akku für fast 200 Stunden betriebsbereit zu sein. 1.1.2 2-Punkt Kalibrierung Wenn Sie sich im Kalibriermodus befinden müssen sie lediglich die PH-Elektrode in die Kalibrierflüs- sigkeit eintauchen, dessen Wert auf dem Display angezeigt wird, und mit einem Druck auf die CAL Taste den Wert bestätigen.

  • Seite 4: Spezifikation

    BETRIEBSANLEITUNG PCE-PHD 2 _____________________________________________________________________________________________________ www.warensortiment.de 1.2 Spezifikation PH Messbereich: -2,00 bis 16,00 PH (abhängig von der verwendeten Elektrode) PH Genauigkeit: +- 0,01 PH mV Messbereich: -1999nV bis 1999mV mV Genauigkeit: +- 2mV Temperaturmessbereich: 0,0°C bis 100°C Temperaturgenauigkeit: +- 1°C Kalibierpunkte: 2 PH Pufferlösungen: PH 4,01 / PH 7 / PH 10...

  • Seite 5: Bedienanweisungen

    BETRIEBSANLEITUNG PCE-PHD 2 _____________________________________________________________________________________________________ www.warensortiment.de 2.3 Bedienanweisungen Drücken Sie die Save-Taste um die Messdaten Press save to store date zu speichern Drücken Sie die View-Taste um gespeicherte Press view to recall data Messdaten aufzurufen Drücken Sie die °C- Taste um die Temperatur Press °C to set temperature...

  • Seite 6: Bedientasten

    Im Anschauungsmodus: Drücken Sie die View / ▼– Taste um sich den nächsten Messwert anzeigen zulassen. Das PCE-PHD 2 hat drei verschiedene Anschlüsse, für Temperatursonde, PH-Elektrode und USB. Alle drei Anschlüsse haben eine unterschiedliche Bauform, so dass vermieden wird, dass Fehler beim...

  • Seite 7: Anschluss Der Ph-Elektrode

    BETRIEBSANLEITUNG PCE-PHD 2 _____________________________________________________________________________________________________ www.warensortiment.de 4.1 Anschluss der PH-Elektrode Stecken Sie den Stecker der PH-Elektrode in die dafür vorgesehene Buchse und drehen Sie den Ste- cker im Uhrzeigersinn bis er einrastet. So wird verhindert, dass sich der Stecker sich durch ziehen aus...

  • Seite 8: Ein Und Ausschalten Des Messgerätes

    BETRIEBSANLEITUNG PCE-PHD 2 _____________________________________________________________________________________________________ www.warensortiment.de Schieben Sie den Ein- und Ausschalter in die Position ON. Das Gerät schaltet sich ein und geht auto- matisch in den Messmodus. Wenn Sie das Gerät ausschalten möchten schieben Sie den Schalter in die OFF-Position zurück.

  • Seite 9: Auswahl Zwischen °C Und °F

    BETRIEBSANLEITUNG PCE-PHD 2 _____________________________________________________________________________________________________ www.warensortiment.de 1. Drücken Sie die Setup Taste 2. Drücken Sie View / ▼und wählen Sie „Tempe- ratur units“ 3. Wählen Sie nun mit Enter aus. Danach blinkt °C. Durch drücken von ▲ oder ▼ können Sie aus- wählen ob Sie °C oder °F als Einheit benutzen...

  • Seite 10: Einstellen Von Datum Und Uhrzeit

    BETRIEBSANLEITUNG PCE-PHD 2 _____________________________________________________________________________________________________ www.warensortiment.de Das PCE-PHD 2 hat einen eigenen Mikrochip für Datum und Uhrzeit. Dies ermöglicht Ihnen das aktu- elle Datum und die aktuelle Uhrzeit einzustellen. Sobald Sie eine Messung gespeichert wird, wird automatisch dem Messwert Datum und Uhrzeit zu- gewiesen.

  • Seite 11: Temperaturabgleich / -Kompensation

    BETRIEBSANLEITUNG PCE-PHD 2 _____________________________________________________________________________________________________ www.warensortiment.de Bevor Sie mit dem PCE-PHD 2 eine Messung durchführen oder es kalibrieren muss die Temperatur, der Lösung, die Sie messen möchten angeben, werden. Danach wird die Temperatur automatisch kompensiert. 8.1 Manueller Temperaturabgleich 1. Messen Sie die Temperatur der Lösung, von der Sie den PH Wert bestimmen möchten und notie- ren Sie sich den Wert.

  • Seite 12: Automatischer Temperaturabgleich

    BETRIEBSANLEITUNG PCE-PHD 2 _____________________________________________________________________________________________________ www.warensortiment.de 8.3 Automatischer Temperaturabgleich Stecken Sie die Temperaturfühler in die dafür vorgesehene Buchse am Messgerät. Es er- scheint im Display das Symbol „ATC“ für den automatischen Temperaturabgleich. Das Messgerät überträgt nun automatisch den gemessenen Wert zum Temperaturabgleich und startet die Messung.

  • Seite 13: Vorbereiten Der Elektrode Vor Der Messung

    BETRIEBSANLEITUNG PCE-PHD 2 _____________________________________________________________________________________________________ www.warensortiment.de Die Genauigkeit der ersten Messung wird voraussichtlich nicht genau genug sein. Dies liegt daran, weil die Elektrode trocken ist. Daher empfehlen wir Ihnen die Elektrode, für 2 Stunden in eine 3mol/L KCL Lösung zu halten, bevor Sie sie benutzen.

  • Seite 14: Kalibrierung

    BETRIEBSANLEITUNG PCE-PHD 2 _____________________________________________________________________________________________________ www.warensortiment.de Falls das Gerät zum ersten Mail benutzt wird oder Sie eine neue PH Elektrode verwenden muss das Gerät neu kalibriert werden, damit die Genauigkeit sicher gestellt werden kann. Wenn das Gerät im häufigen Einsatz ist, empfehlen wir Ihnen das Gerät wöchentlich zu kalibrieren.
  • Seite 15 BETRIEBSANLEITUNG PCE-PHD 2 _____________________________________________________________________________________________________ www.warensortiment.de 5. Drücken Sie die Enter Taste zum bestätigen. Das Messgerät beginnt nun mit der Kalibrie- rung. Wenn das Messgerät einen stabilen Wert ge- messen hat blinkt die Anzeige dreimal und der erste Punkt ist kalibriert.

  • Seite 16: Beurteilung Der Qualität Der Elektrode

    BETRIEBSANLEITUNG PCE-PHD 2 _____________________________________________________________________________________________________ www.warensortiment.de 10.2 Beurteilung der Qualität der Elektrode Die Lebenszeit für eine PH Elektrode beträgt ca. ein Jahr. Die Genauigkeit und die Qualität von Mes- sungen werden abnehmen, wenn diese Benutzungsperiode stark überschritten wird. Wir empfehlen Ihnen daher die Elektrode bei einer Abweichung zwischen 100% und 90% zu benut- zen.

  • Seite 17: Wartung Und Lagerung Der Elektrode

    BETRIEBSANLEITUNG PCE-PHD 2 _____________________________________________________________________________________________________ www.warensortiment.de 11.3 Wartung und Lagerung der Elektrode Halten Sie den Stecker der Elektrode sauber und trocken. Reinigen Sie die Elektrode nach der Messung und lagern Sie sie in der KCL Lösung. Lagern Sie die Elektrode nicht in destilliertem Wasser oder einer ätzenden Flüssigkeit.
  • Seite 18 BETRIEBSANLEITUNG PCE-PHD 2 _____________________________________________________________________________________________________ www.warensortiment.de Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete.htm Eine Übersicht unserer Waagen finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete/waagen.htm Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück.
