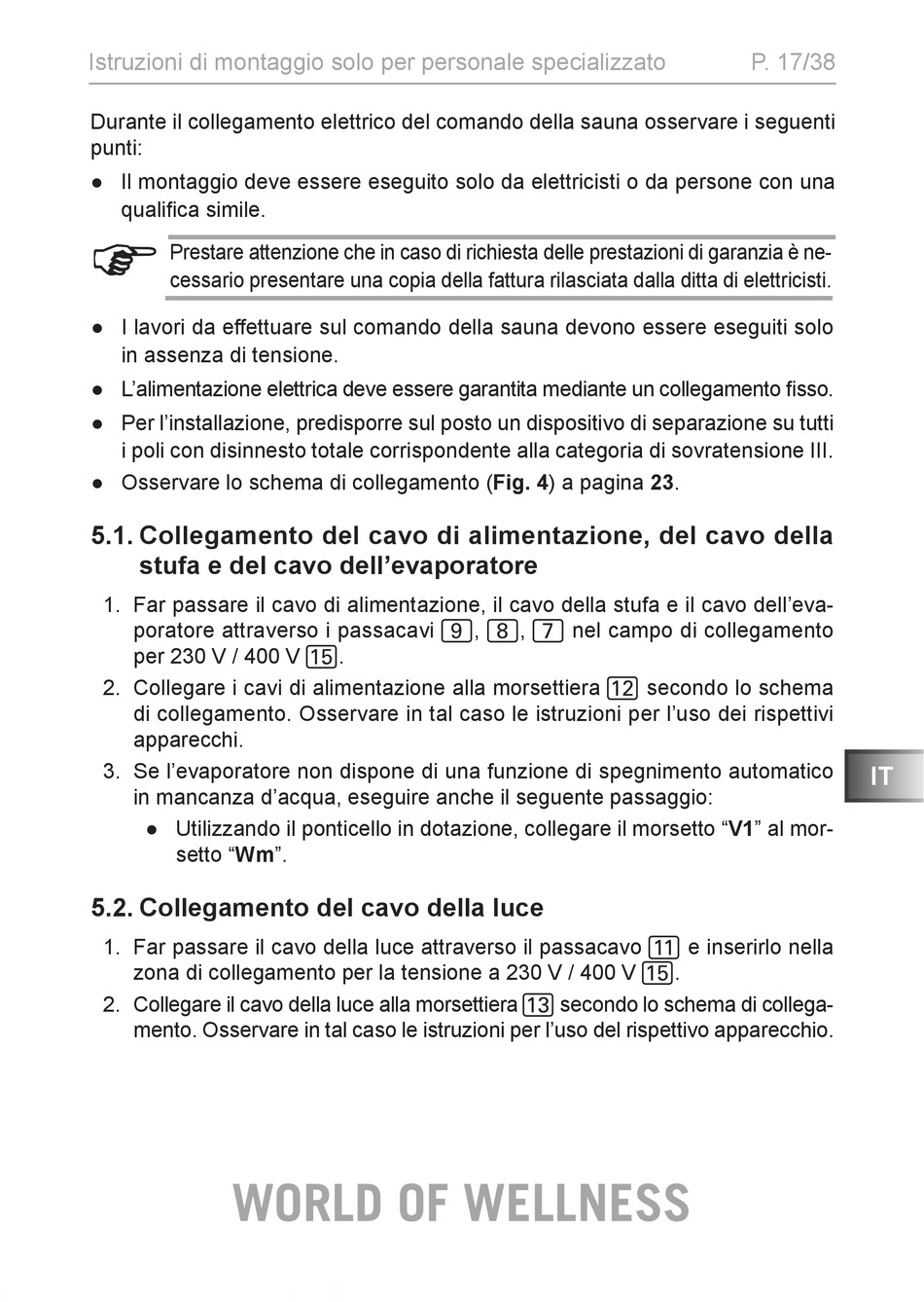

Istruzioni di montaggio solo per personale specializzato
Durante il collegamento elettrico del comando della sauna osservare i seguenti
punti:
● Il montaggio deve essere eseguito solo da elettricisti o da persone con una
qualifica simile.
Prestare attenzione che in caso di richiesta delle prestazioni di garanzia è ne-
cessario presentare una copia della fattura rilasciata dalla ditta di elettricisti.
● I lavori da effettuare sul comando della sauna devono essere eseguiti solo
in assenza di tensione.
● L'alimentazione elettrica deve essere garantita mediante un collegamento fisso.
● Per l'installazione, predisporre sul posto un dispositivo di separazione su tutti
i poli con disinnesto totale corrispondente alla categoria di sovratensione III.
● Osservare lo schema di collegamento (Fig. 4) a pagina 23.
5.1. Collegamento del cavo di alimentazione, del cavo della
stufa e del cavo dell'evaporatore
1. Far passare il cavo di alimentazione, il cavo della stufa e il cavo dell'eva-
poratore attraverso i passacavi
per 230 V / 400 V
2. Collegare i cavi di alimentazione alla morsettiera
di collegamento. Osservare in tal caso le istruzioni per l'uso dei rispettivi
apparecchi.
3. Se l'evaporatore non dispone di una funzione di spegnimento automatico
in mancanza d'acqua, eseguire anche il seguente passaggio:
● Utilizzando il ponticello in dotazione, collegare il morsetto "V1" al mor-
setto "Wm".

5.2. Collegamento del cavo della luce

1. Far passare il cavo della luce attraverso il passacavo
zona di collegamento per la tensione a 230 V / 400 V
2. Collegare il cavo della luce alla morsettiera
mento. Osservare in tal caso le istruzioni per l'uso del rispettivo apparecchio.
WORLD OF WELLNESS
,
9
.
f
, nel campo di collegamento
8 7
secondo lo schema
c
b
f
secondo lo schema di collega-
d
P. 17/38
e inserirlo nella
.
IT
