Anschlüsse

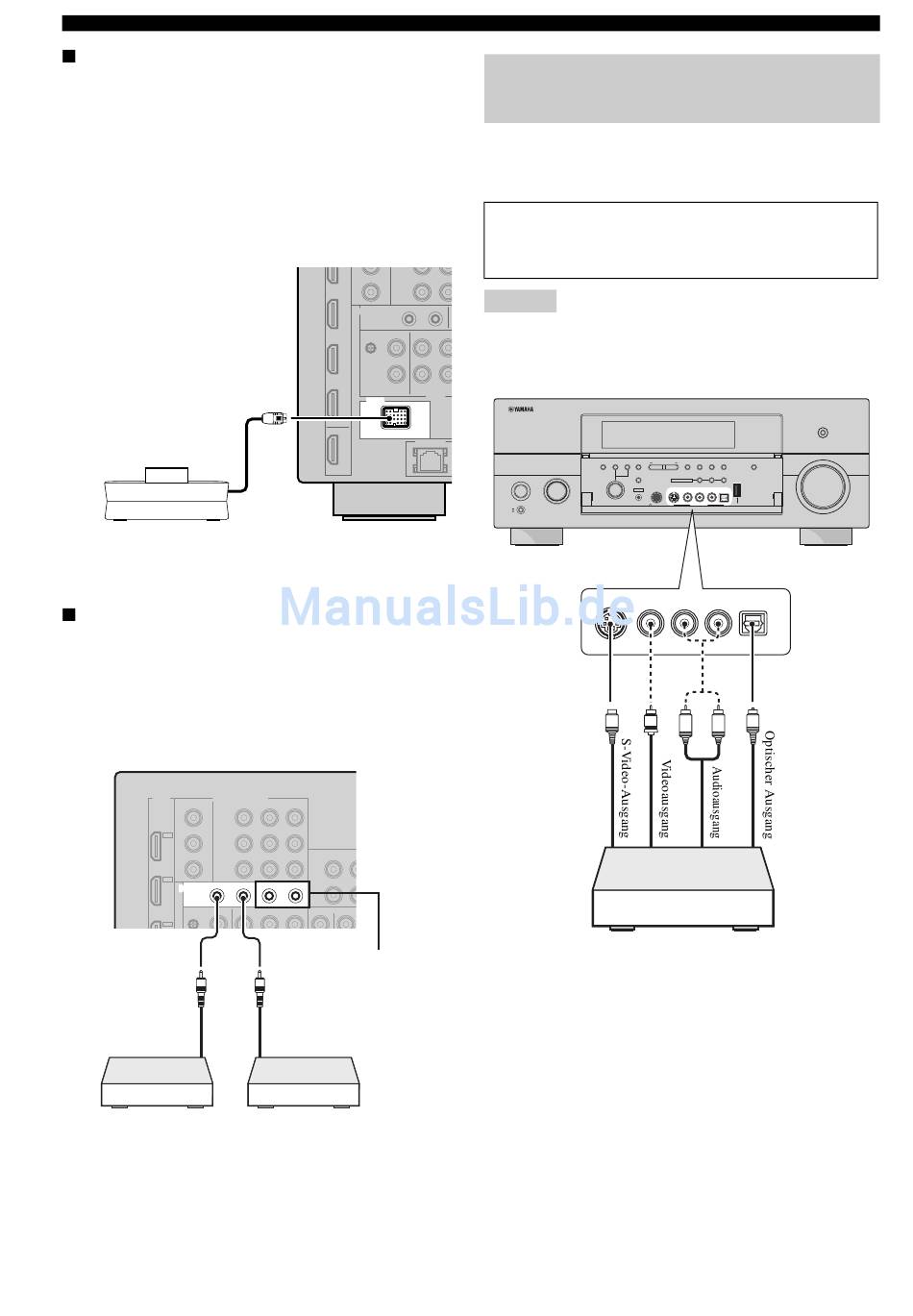

Anschließen eines Yamaha iPod-
Universaldock
Dieses Gerät ist mit einer DOCK-Klemme an der Rückseite
augestattet, die es erlaubt, ein Yamaha iPod-Universaldock
(wie das getrennt erhältliche YDS-10) anzuschließen, wo Sie
Ihr iPod anbringen und die Wiedergabe vom iPod mit der
mitgelieferten Fernbedienung ausführen können. Schließen
Sie ein Yamaha iPod-Universaldock (wie das getrennt
erhältliche YDS-10) an die Klemme DOCK an der Rückseite
dieses Geräts mit dem speziellen Kabel an.
Yamaha iPod-Universaldock
(wie das getrennt erhältliche YDS-10)
Mit den REMOTE IN/OUT-Buchsen
Wenn die Komponenten die Yamaha-Produkte sind und die
Fähigkeit zur Übertragung der Fernbedienungssignale haben,
verbinden Sie die REMOTE IN-Buchsen und die REMOTE
OUT-Buchsen mit dem Fernbedienungseingang und die
Ausgangsbuchse mit dem Mono-Analog-Minikabel wie folgt.
Näheres zu dieser Funktion finden Sie unter Siehe Seite 115.
IN
REMOTE
1
Fernbedienung-
Ausgang
Infrarotsignal-
(CD- oder DVD-Player usw.)
Empfänger oder
Yamaha-Komponente
* Sie können einen anderen Satz von Infrarotsignal-Empfänger
und Yamaha-Komponente an die REMOTE IN 2- und OUT 2-
Buchsen anschließen, gleich wie an die REMOTE IN 1- und
OUT 1-Buchsen.
30
De
DOCK
OUT
IN
OUT
2
*
Yamaha-Komponente
Verwenden der VIDEO AUX-
Buchsen an der Frontblende
Verwenden Sie die VIDEO AUX-Buchsen an der
Frontblende zum Anschließen einer Spielkonsole oder
einer Videokamera an dieses Gerät.
Vorsicht
Stellen Sie immer die Lautstärke dieses Geräts und anderer
Komponenten niedrig ein, bevor Sie Verbindungen herstellen.
Hinweis
Die an der DOCK-Klemme an der Rückseite anliegenden
Audiosignale haben Vorrang vor den an den VIDEO AUX-
Buchsen anliegenden.
AUDIO
TONE
REC OUT/
SELECT
CONTROL
ZONE2
A/B/C/D/E
PRESET/TUNING
INPUT
STRAIGHT
MAIN ZONE
EFFECT
YPAO
SILENT CINEMA
PROGRAM
OPTIMIZER
MIC
PHONES
ON
OFF
MASTER
VIDEO
S VIDEO
S
V
Spielekonsole oder
Videokamera
PURE DIRECT
VOLUME
PRESET/
MEMORY
TUNING
TUNING
FM/AM
MAN'L/AUTO FM
MODE
SLEEP
EDIT
DISPLAY
ZONE ON/OFF
ZONE CONTROLS
MULTI ZONE
ZONE 2
ZONE 3
S VIDEO
VIDEO
L
AUDIO
R
OPTICAL
VIDEO AUX
USB
OPTICAL
L
AUDIO
R
O
L
R
