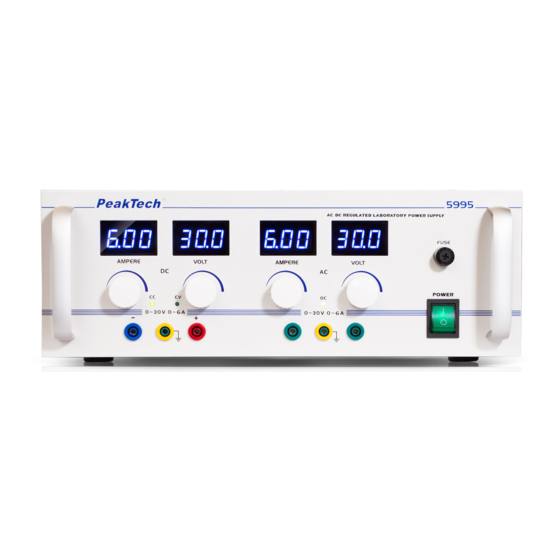

PeakTech 5995 Bedienungsanleitung
Digitales ac/dc-labornetzgerät
Verwandte Anleitungen für PeakTech 5995
Inhaltszusammenfassung für PeakTech 5995
- Seite 1 ® PeakTech 5995 Bedienungsanleitung / operation manual Digitales AC/DC-Labornetzgerät / Digital AC/DC-power supply...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) 2006/95/EG (Niederspannung) entsprechend Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. - Seite 3 Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten. Aufnahme Messbetriebes sollte Gerät Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt) Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel.
-
Seite 4: Technische Daten
2. Technische Daten DC-Ausgang Ausgangsspannung 0 - 30V Ausgangsstrom 0 - 6A Spannungsausgang 1x10 +3mV Netzschwankung Stromausgang 2x10 +3mA Spannungsausgang 1x10 +5mV Laststabilität Stromausgang 2x10 +5mA Spannungsausgang: 1mV Restwelligkeit Stromausgang: 3mA DC V: +/-0.2% v.M. + 2 st. Anzeigegenauigkeit DC A: +/-1.0% v.M. + 2 st. AC-Ausgang Ausgangsspannung 0 –... - Seite 5 3. Bedienelemente 10 15 1. Ein/Aus-Schalter 2. Netzsicherung (4A) 3. Gleichspannungsausgang (-) 4. Eingangsbuchse für Massepotenzial 5. Gleichspannungsausgang (+) 6. Wechselspannungsausgang 7. Eingangsbuchse für Massepotenzial 8. Wechselspannungsausgang 9. Konstantstrom-Anzeige des DC-Ausgangs (CC) 10. Konstantspannungsanzeige des DC-Ausgangs (CV) 11. Überstromanzeige des AC-Ausgangs (OV) 12.
- Seite 6 4. Inbetriebnahme des Gerätes Vor Anschluss/Inbetriebnahme des Gerätes, unbedingt darauf achten, dass die Spannung und die Polarität richtig angeschlossen sind. Verpolung kann zur Beschädigung des Netzgerätes führen. Eine defekte Sicherung darf nur durch eine Sicherung mit gleichen Maßen und Werten ersetzt werden. Vor Anschluss des Netzsteckers an die Steckdose sicherstellen, dass die eingestellte Netzspannung mit der zur Verfügung stehenden Netzspannung übereinstimmt.
- Seite 7 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. © PeakTech® 02/2013/th/pt...
