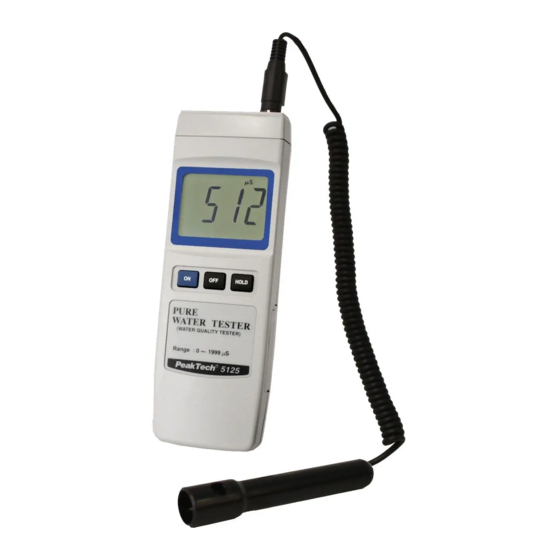

- Seite 1 ® PeakTech 5125 Bedienungsanleitung / Operation manual Reinstwasser-Messgerät / Pure Water Tester...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2004/22/EG (CE). Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen. - Seite 3 Es kann gesundheitsschädlich sein, verunreinigtes Wasser mit Verunreinigungen (hoher ® Leitwert) zu trinken. Das PeakTech 5125 Reinstwassermessgerät (Water Quality Tester) wurde entwickelt, um die Reinheit von Wasser (Leitfähigkeit) und somit auch den Zustand eingesetzter Wasserfilter leicht und schnell zu überprüfen.
-
Seite 4: Spezifikationen
2. Spezifikationen Anzeige 3 ½-stellige, 21,5 mm LCD-Anzeige mit einer max. Anzeige von 1999 Messung & Bereich 0 – 1999 0 to 1999 µS *µS – micro Simens Auflösung 1µS Genauigkeit ± 3% + 1 dgt bei 23 ± 5° C Temperaturkompensation automatisch, 0 - 50°... -
Seite 5: Bedienelemente Und Anschlüsse Am Gerät
3. Bedienelemente und Anschlüsse am Gerät 3-1 Anzeige 3-2 ON- Taste 3-3 OFF-Taste 3-4 HOLD-Taste 3-5 Anschluss für Messsonde 3-6 Batteriefach 3-7 Gerätehalter 3-8 Messsonde Griff 3-9 Messfühler, Sensor 3-10 Messsonde Stecker... -
Seite 6: Anwendungsbereiche
4. Anwendungsbereiche Wasseraufbereitung; Aquariumstechnik; Getränkeherstellung; Fischzucht; Lebensmittelherstellung; Fotografie; Forschung; Papierindustrie; Metallbearbeitung; Qualitätskontrolle; Schulen & Universitäten 5. Messverfahren 5.1 Prüfung eines Wasserfilters Verbinden Sie den Fühlerstecker mit der Eingangsbuchse Schalten Sie das Gerät mit der ON-Taste ein. Tauchen Sie den Messfühler mit dem Sensor in die ungefilterte, zu messende Flüssigkeit ein und schütteln Sie die Sonde kurz, um etwaige Luftblasen vom Sensor zu entfernen... - Seite 7 Lesen Sie den Messwert (µS ) vom Display ab und zeichnen Sie ihn auf. Tauchen Sie den Messfühler mit dem Sensor in die gefilterte, zu messende Flüssigkeit ein und schütteln Sie die Sonde erneut kurz, um etwaige Luftblasen vom Sensor zu entfernen Lesen Sie den Messwert (µS ) vom Display ab und zeichnen Sie ihn auf.
- Seite 8 5.2 Prüfung der Leitfähigkeit des Wassers Verbinden Sie den Fühlerstecker mit der Eingangsbuchse Schalten Sie das Gerät mit der ON-Taste ein. Tauchen Sie den Messfühler mit dem Sensor in die ungefilterte, zu messende Flüssigkeit ein und schütteln Sie die Sonde kurz, um etwaige Luftblasen vom Sensor zu entfernen Lesen Sie den Messwert (µS ) vom Display ab und zeichnen Sie ihn auf.
- Seite 9 7. Auswechseln der Batterie Wird im Display das Batteriesymbol angezeigt, sollten Sie die Batterie auswechseln. Entfernen Sie hierzu die Batteriefachabdeckung von der Rückseite des Messgeräts und entnehmen Sie die verbrauchte Batterie. Ersetzen Sie sie durch eine neue 9V Block „heavy duty“ Batterie und schließen Sie das Batteriefach wieder.
- Seite 10 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. © PeakTech ® 05/2012/VK/pt/Ho.
-
Seite 11: Safety Precautions
Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) amended by 2004/22/EC (CE-Marking). Pollution degree 2. To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed. - Seite 12 1. General & Principal The quality of the water is getting much more concerned by the human being and is also an important factor in the industrial sectors, laboratories or other fields. In industrial sectors, it would be a great help for the quality of the products if using the good water (more pure water) in the process.
-
Seite 13: Specifications
2. Specifications Display Large LCD Display, 21,5 mm digit height. Max. display count: 1999 Measurement 0 to 1999 µS *µS – micro Simens Resolution 1 µS Accuracy ± (3% + 1 dgt) F.S. (full scale) 23 ± 5° C Temperature Comparison Automatic, 0 to 50°... -
Seite 14: Front Panel Description
3. Front Panel Description 3-1 Display Battery Compartment/Cover 3-2 Power ON Button Stand 3-3 Power OFF Button Probe Handle 3-4 Hold Button Probe Head 3-5 Probe Input Socket 3-10 Probe Plug -13-... -
Seite 15: Measuring Procedure
4. Application Water Conditioning * Aquariums Beverage Fish hatcheries Food processing Photography Laboratory Paper Industry Plating Industry Quality control School and College Check the condition of the water filter 5. Measuring Procedure 5.1. Check the filter condition 1. Power on the meter by pushing the "Power On Button" (3-2) 2. - Seite 16 4. Secondary check the reading values (µS) for the water, that already made the treatment (after the FILTER) Ref. Fig. 3 5. If the water quality already is improved, the reading values should be changed with a certain value, otherwise the FILTER is dirty or not under the normal condition. -15-...
- Seite 17 5.2. Check the water´s conductivity (water condition) 1. Power on the meter by pushing the "Power On Button (3-2). 2. a) Hold the "Sensor Handle" (3-8) by hand and let the "Sensor Probe" (3-9) immerse wholly into the measuring water. Ref.
-
Seite 18: Replacement Of The Battery
If the water contains the impurity, then the meter will show the high conductivity typically. From the different water´s conductivity value, user can judge the water quality condition. (Due to drinking mineral water contain the mineral material, when measure the mineral water if the meter displays the high conductivity value, it is normal). - Seite 19 Statutory Notification about the Battery Regulations The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or return them to a local shop at no cost.
- Seite 20 We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after one year. © PeakTech ® 05/2012/VK/pt/Ho. PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de www.peaktech.de...
