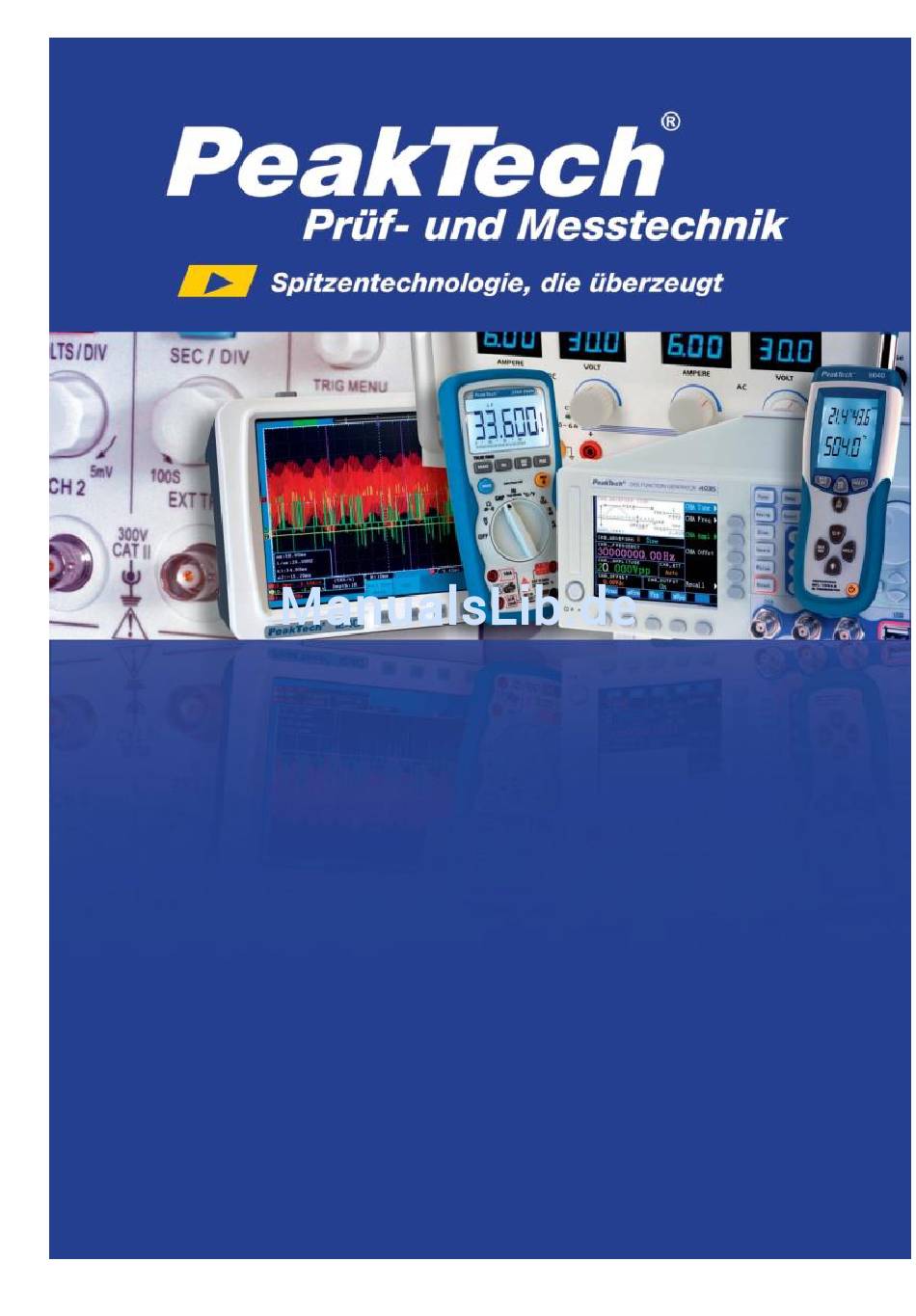

- Seite 1 PeakTech 5175 ® Bedienungsanleitung / Operation Manual Digital Schalpegelmessgerät Digital Sound Level Meter...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität. Vor Inbetriebnahme des Gerätes Bedienungsanleitung sorgfältig lesen. Nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes sind unbedingt beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen: Warnhinweise am Gerät unbedingt beachten. -
Seite 3: Technische Merkmale
Reinigung des Gerätes Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen. Einführung Dieser kompakte Schallpegelmesser ist für die Messung von... -
Seite 4: Technische Daten
3. Technische Daten LCD-Anzeige mit automatischer Anzeige Hintergrundbeleuchtung Messbereich 30 dB bis 130 dB Bewertung 31.5 Hz … 8.5 kHz Frequenzbereich Linearität 50 dB Fast (125 ms) Messfolge Slow (1 s) Genauigkeit +/- 1.5 dB ½ Zoll – Mikrofon Elektret Kondensator-Mikrofon Selbstkalibrierung 10 Sek. -
Seite 5: Bedienelemente Und Anschlüsse Am Gerät

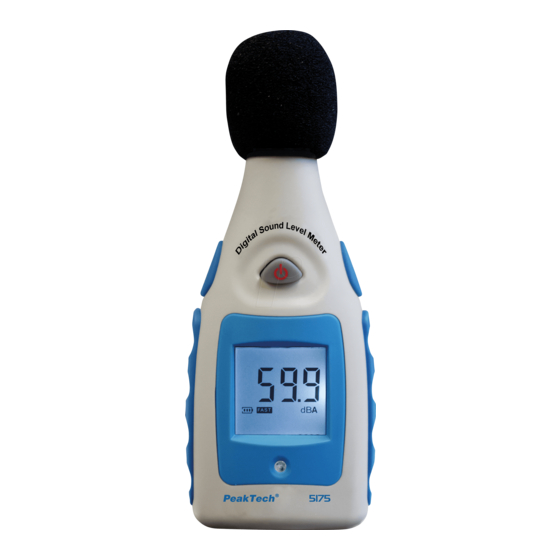

4. Bedienelemente und Anschlüsse am Gerät Windschutz / Mikrofon ON - Einschalter Fast/Slow Umschalter MAX/MIN Umschalter Helligkeitssensor Messwertanzeige Batteriefach (Rückseite) Gewinde für Stativ (Rückseite) -
Seite 6: Bedienung
4.1 Anzeigesymbole Das Symbol zeigt den Batterieladezustand an. Eine leere Batterie muss baldmöglichst ausgetauscht werden und beeinflusst das Messergebnis FAST Schnelle Messfolge SLOW Langsame Messfolge OVER Überbereichsanzeige Anzeige erneuert sich nur bei neuem Maximalwert Anzeige erneuert sich nur bei neuem Minimalwert Automatische Abschaltung deaktiviert Messeinheit –... - Seite 7 6. Messbetrieb Allgemein: Schalten Sie das Gerät über die ON-Taste (2) ein. Drücken Sie die „FAST/SLOW“-Taste (3), um die gewünschte Zeitbewertung umzuschalten. Drücken Sie die „MAX/MIN“-Taste (4), um in den Maximalwert- Modus umzuschalten. Die Messanzeige erneuert sich nun nur noch, wenn aktuelle Messwert...
-
Seite 8: Auswechseln Der Batterie
7. Auswechseln der Batterie Bei Aufleuchten des -Symbols muss die Batterie gewechselt werden. Öffnen Sie das Gerät an der Rückseite, entfernen die alte Batterie und setzen eine neue gleichen Typs ein. Verbrauchte Batterien sind Sondermüll und müssen in die dafür vorgesehenen Sammelbehälter gegeben werden. -
Seite 9: Gesetzlich Vorgeschriebene Hinweise Zur Batterieverordnung
7.1. Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß... - Seite 10 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech 03/2015/Po.
-
Seite 11: Safety Precautions
1. Safety precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility). The following safety precautions must be observed before operation. Damages resulting from failure to observe these safety precautions are exempt from any legal claims whatever: Comply with the warning labels and other info on the equipment. - Seite 12 Cleaning the cabinet Clean only with a damp, soft cloth and a commercially available mild householder cleanser. Ensure that no water gets inside the equipment to prevent possible shorts and damage to the equipment. Introduction This compact sound level meter is designed for the measurement of sound sources in decibels by A-weighting (dBA), which is based on the human ear.
-
Seite 13: Specifications
3. Specifications Display LCD with automatic backlight Measurement Range 30 dB bis 130 dB Weighting 31.5 Hz … 8.5 kHz Frequency Range Linearity 50 dB Fast (125 ms) Measuring Rate Slow (1 s) Accuracy +/- 1.5 dB ½ in – Electret Condenser Microphone Self calibration time 10 Sek. -
Seite 14: Panel Description
4. Panel Description 1) Wind shield / microphone 2.) ON - Power switch 3.) Fast/Slow Switch 4.) MAX/MIN Switch 5.) Brightness sensor (backlight) 6.) Meas. value display 7.) Battery compartment (rear) 8.) Thread for tripod (rear) -13-... -
Seite 15: Display Symbols
4.1. Display Symbols This icon indicates the battery-charge status. An empty battery must be replaced as soon as possible and affect the measurement results negatively FAST Fast time weighting SLOW Slow time weighting OVER Over-range indication Display keeps highest maximum value Display keeps lowest minimum value Auto-Power-Off deactivated Measurement unit Decibel in A-weighting... - Seite 16 6. Performing Measurement General: Turn off the machine using the ON button (2). Press the "FAST / SLOW" button (3) to switch the desired term evaluation. Press the "MAX / MIN" button (4) to switch to the maximum value mode. The meter is now renewed only if the current measured value exceeds the highest previous reading.
-
Seite 17: Battery Replacement
7. Battery Replacement If the sign “ ” appears on the LCD display, it indicates that the battery should be replaced. Remove screws on the back cover and open the case. Replace the exhausted battery with new battery. Batteries, which are used up dispose duly. Used up batteries are hazardous and must be given in the - for this being supposed - collective container. - Seite 18 7.1. Statutory Notification about the Battery Regulations The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or return...
- Seite 19 We herewith confirm that the unit is calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after one year. ® © PeakTech 03/2015/Po. EDM Ltd. 328/65 Ladprao 87 Rd., Wangthonglang, Bangkok 10310, Thailand.
