EX-
EX
EX
-
-
41052
41052
41052-
-
-
2 / EX
2 /
2 / EX
EX-
-
-
41252-
41252
41252
-
-
2
2
2
JUMPER EINSTELLUNG & ANSCHLÜSSE
J5:
Wenn JP9 auf AUX gestellt ist, muss J5 mit dem Stromanschluss
1 +5V
vom PC-Netzteil verbunden werden!
2 GND
Bitte auf die richtige Polarität achten!
3 GND
Achtung! Stecker nie bei eingeschaltetem PC ein oder
4 +12V
ausstecken!
DB9M:
Seriell 9 Pin D-SUB Stecker
Pin
Signal
Pin
Signal
1
CDC
4
DTR
2
RXD
5
GROUND
3
TXD
6
DSR
HARDWARE INSTALLATION
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es große Unter-
schiede zwischen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der
EX-41052-2 / EX-41252-2 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanlei-
tung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien PCI-Steckplatz und entfernen Sie das Slot Blech. Stecken Sie nun
die Karte vorsichtig in den ausgewählten PCI-Steckplatz ein. Stellen Sie sicher das es sich
um den richtigen Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4.
Beachten Sie, dass die Karte korrekt eingesteckt wird und das kein Kurzschluss entsteht.
Wenden Sie bitte keine Gewalt an um die Karte einzustecken!
5.
Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6.
Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows 2000/ XP/ Vista/ 7/ 8
Windows erkennt beim Start einen neuen "PCI Controller". Legen Sie die Treiber CD in Ihr
CD-ROM Laufwerk (z.B. Laufwerk D:) ein und wählen Sie den entsprechenden Pfad Ihres
Betriebssystem (z.B. "D:\IO\MOSCHIP\9865\Win7_8_Vista_XP32Bit") und starten Sie das
Programm „PciSetup". Folgen Sie den Installationsanweisungen und schließen Sie die Instal-
lation ab. Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebs-
system. Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte
und installiert diese. Wichtig! Starten Sie Ihren PC in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf Start<>Ausführen< geben Sie "compmgmt.msc" ein und klicken Sie auf
>OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse (COM und
LPT)" einen neuen „PCI Port" z.B. (Com3) sehen. Wenn Sie diese oder ähnliche Einträge
sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER
Hier können Sie die Ports ändern, klicken Sie z.B. auf >COM3< >Anschlusseinstellung< und
>Erweitert<. Sie können dann zwischen COM3 und COM256 wählen!
2
Deutsch
Deutsch
Deutsch
EX-
EX
EX
-
-
41052
41052-
41052
-
-
2 / EX
2 / EX
2 /
EX-
TREIBER INSTALLATION
Windows Server 20xx
Windows erkennt beim Start einen neuen "PCI Controller". Legen Sie die Treiber CD in Ihr
CD-ROM Laufwerk (z.B. Laufwerk D:) ein und wählen Sie den entsprechenden Pfad Ihres
Betriebssystem (z.B. "D:\IO\MOSCHIP\9865\Win7_8_Vista_XP32Bit") und starten Sie das
Programm „PciSetup". Folgen Sie den Installationsanweisungen und schließen Sie die Instal-
lation ab. Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebs-
system. Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte
und installiert diese. Wichtig! Starten Sie Ihren PC in jedem Fall nach der Installation neu.
Es werden folgende Treiber für die Server Betriebssysteme installiert:
Windows Server 2003
Pin
Signal
Windows Server 2008
Windows Server 2008R2 =
7
RTS
Windows Server 2012
8
CTS
9
RI
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf Start<>Ausführen< geben Sie "compmgmt.msc" ein und klicken Sie auf
>OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse (COM und
LPT)" einen neuen „PCI Port" z.B. (Com3) sehen. Wenn Sie diese oder ähnliche Einträge
sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER
Hier können Sie die Ports ändern, klicken Sie z.B. auf >COM3< >Anschlusseinstellung< und
>Erweitert<. Sie können dann zwischen COM3 und COM256 wählen!
Windows 98
Windows erkennt beim Start einen neuen "PCI Controller" und öffnet automatisch den Win-
dows Hardwareassistenten. Wählen Sie die manuelle Installation aus und legen Sie die Treiber
CD
in
Ihr
CD-ROM
"D:\IO\MOSCHIP\9865\Win98" in das jeweilige Feld für die Quelle/Pfad ein und klicken Sie
auf >Weiter<. Windows sucht nun nach den Treibern in dem angegebenen Verzeichnis.
Folgen Sie den Anweisungen des Hardwareassistenten und beenden Sie die Installation.
Sollte Windows noch weitere neue Hardware erkennen, wiederholen Sie die oben angegebe-
nen Schritte. Wichtig! Starten Sie Ihren PC in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Klicken Sie auf Start<>Ausführen< geben Sie "compmgmt.msc" ein und klicken Sie auf
>OK<. Wählen Sie nun >GeräteManager<. Dort müssten Sie unter „Anschlüsse (COM und
LPT)" einen neuen „PCI Port" z.B. (Com3) sehen. Wenn Sie diese oder ähnliche Einträge
sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER
Hier können Sie die Ports ändern, klicken Sie z.B. auf >COM3< >Anschlusseinstellung< und
>Erweitert<. Sie können dann zwischen COM3 und COM256 wählen!
MS-DOS
Lesen Sie bitte das mitgelieferte englische Handbuch auf der Treiber CD.
LINUX
Kopieren und entpacken Sie die Datei MCS9865_Linux.tar auf Ihre Festplatte. Die Datei finden
Sie auf der Treiber CD im Pfad "D:\IO\MOSCHIP\MCS9865\Linux". Vor der Installation der
Treiber, lesen Sie bitte das PDF File MCS9865_Linux_UM_Ver.1.1.
-
-
41252-
41252
41252
-
-
2
2
2
Deutsch
Deutsch
Deutsch
=
XP Treiber
=
VISTA Treiber
Windows 7 Treiber
=
Windows 8 Treiber
Laufwerk
(z.B.
Laufwerk
D:).
Geben
Sie
nun
den
3
User Manual
User Manual
Vers. 1.1 / 26.02.13

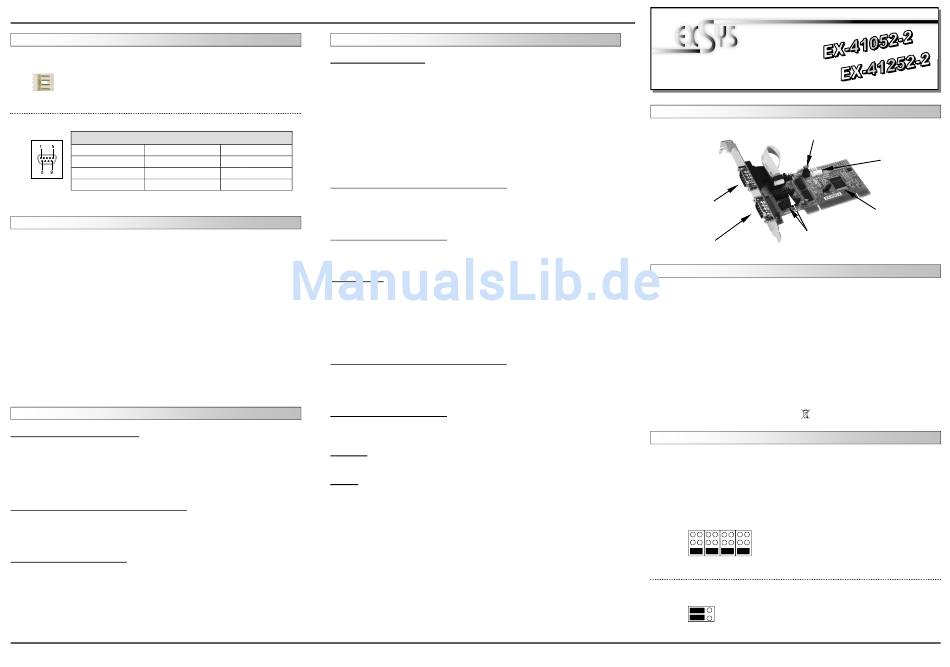

LAYOUT
JP9:
S2: 9 Pin male
Serial Connector
S1: 9 Pin male
Serial Connector
DESCRIPTION & TECHNICAL INFORMATION
The EX-41052-2 / EX-41252-2 is a plug & play 32-Bit high-speed serial RS-232 expansion
card for the PCI-bus. It provide two 9 pin high speed RS-232 serial ports. The EX-41052-2 / EX
-41252-2 design utilizes the 16C550 UART which incorporates the latest in high speed inter-
Pfad
face technology. In combination with the fast 16C550 chipset it provides a secure and very
high data transfer on each single port. It uses data transfer rates up to 115Kbaud/s. It supports
motherboards with 32- and 64-bit PCI-bus and 5- and 3.3Volt power PCI-X bus. It is not possi-
ble to change the address or IRQ settings manually because they will be obtained automati-
cally by the system BIOS and operating system. If you need you can set +5V or +12V to four
different pins from the two 9 pin connectors (POS System). The EX-41252-2 is a low pro-
file card for slim line case.
Compatibility:
PCI or PCI-X, 33Mhz
Operating system:
DOS/ 98/ 2000/ XP/ Vista/ 7/ 8/ Server 20xx/ Linux
Connections:
2x 9 Pin D-SUB Serial male Connector
Extent of delivery:
EX-41052-2 or EX-41252-2, Driver CD, Manual
Certificates:
CE CE CE CE / FCC / RoHS / WEEE
JUMPER SETTING & CONNECTORS
On the EX-41052-2 / EX-41252-2 you can configure +5V or +12V to four different pins from the
9 pin male connector S1 and S2:
Attention! Only change if you really need +5Volt or +12Volt for the peripheral device. For
normal use, don't change the jumper or your hardware can be damaged.
JP2 & JP3:
(S1 & S2)
Attention! You can only choose one voltage at one
time!
+5V
+12V
+5V: +5V to the selected pin
Dis
+12V: +12V to the selected pin
Pin 1
Pin 4
Pin 8
Pin 9
DIS:
No power to any pin (Default)
JP9:
JP9 set to PCI = +5 or +12V from PCI BUS
+5V
+12V
JP9 set to AUX = +5 or +12V from PC Power Supply
PCI AUX
Select the Power over
Power Supply or PCI-Bus
J5: Connector for
PC Power Supply
Serial Chip 16C550
with 16-Byte buffer
and PCI-Bridge
JP2 & JP3:
+5V or +12V setting to the
two 9 Pin male Connector
DE97424562 / WHQL
4
