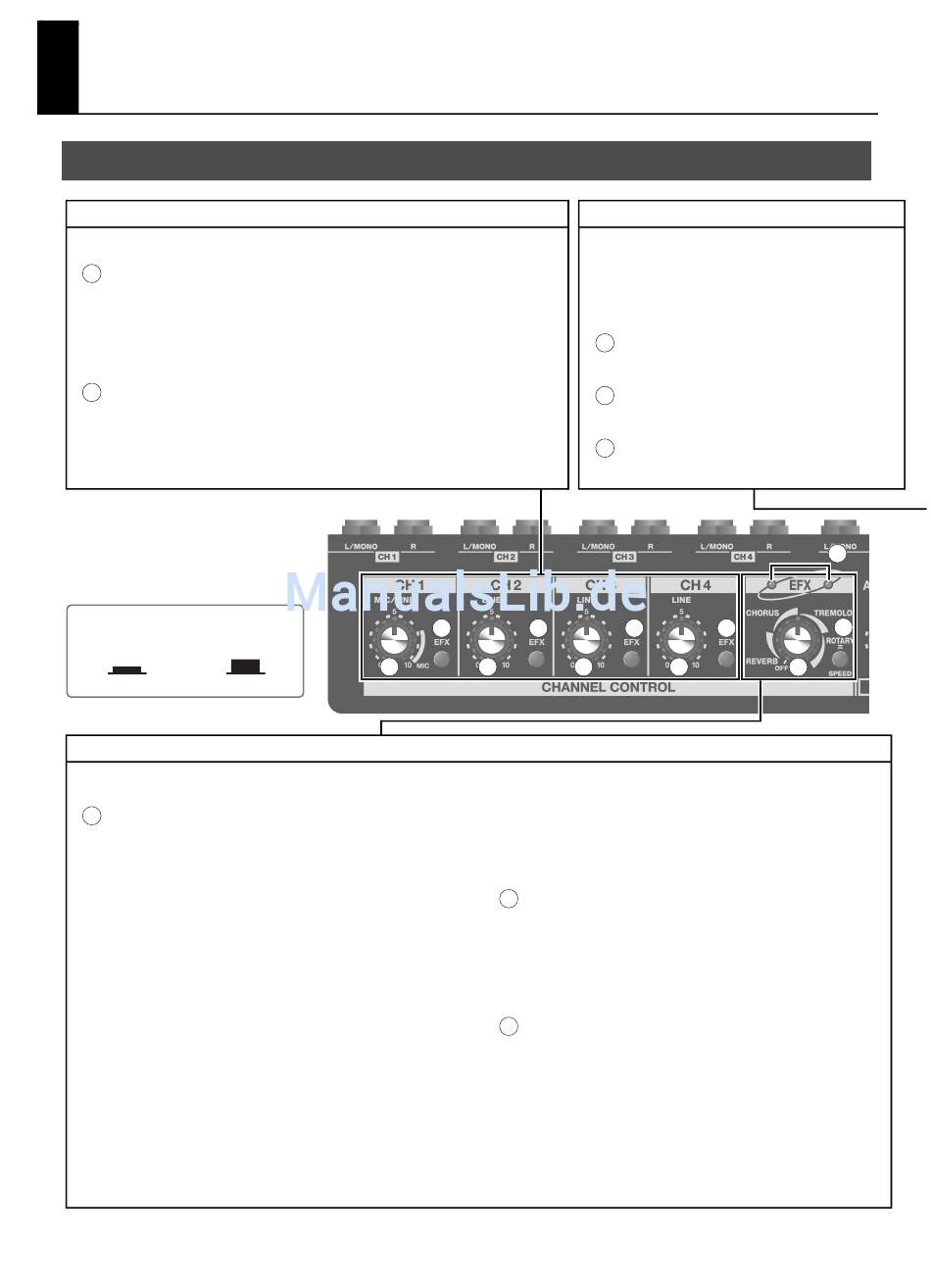

Namen und Funktion der Bedienelemente
Bedienfeld
CH1–CH4
Hiermit werden die Lautstärkepegel eingestellt und die internen Effekte ein- und ausgeschaltet
für Geräte, die an den jeweiligen Kanälen (CH = Channel = Kanal) angeschlossen sind.
1
Lautstärkeregler
Dieser stellt die Lautstärke des Gerätes ein, das am entsprechenden Kanal
angeschlossen ist.
Drehen des Reglers im Uhrzeigersinn erhöht die Lautstärke.
Channel 1 (CH1) unterstützt den Anschluss eines Mikrofons.
Wenn Sie ein Mikrofon verwenden, stellen Sie den Regler in den Bereich mit der
Beschriftung „MIC".
* Lassen Sie die Lautstärkeregler unbenutzer Kanäle auf 0 (Null) eingestellt.
2
[EFX]-Taste
Hiermit können Sie die internen Effekte (EFX) für jeden einzelnen Kanal ein- oder
ausschalten.
Wenn eingeschaltet (hineingedrückt), wird der Effekt auf das Gerät angewendet, das
am zugehörigen Kanal angeschlossen ist.
* Wenn der [EFX]-Regler in der Stellung OFF steht, werden keine Effekte angewendet,
unabhängig von der Einstellung der [EFX]-Tasten.
Ein- und Ausschalten der Tasten
Gedrückte Position
Obere Position
Ein
Aus
EFX
Sie können die integrierten Effekte auf Geräte anwenden, die an den Kanälen 1 bis 4 (CH1–CH4) angeschlossen sind.
Sie können aus insgesamt vier Effekttypen auswählen.
3
[EFX]-Regler
Sie können zwischen den vier Effekttypen umschalten und die
Intensität (den Anteil) des Effekts durch Einstellen des Reglers festlegen.
REVERB
Dieser Effekt erzeugt für das Signal einen Nachhall wie in einem
Konzertsaal.
Dies ist ein Stereohall, der den Klang breiter macht.
Die Stellung des Reglers bestimmt den Hallpegel. Der Effekt eignet
sich ideal für ein an Kanal 1 (CH1) angeschlossenes Mikrofon.
CHORUS:
Dieser Effekt macht den Sound voller und breiter.
Er ist optimal für den Klang von Instrumenten wie Streicher geeignet.
Die Stellung des Reglers bestimmt den Effektanteil.
TREMOLO:
Dieser Effekt erzeugt zyklische Änderungen des Lautstärkepegels.
Er ist optimal für den Klang von Instrumenten wie E-Piano.
Die Stellung des Reglers bestimmt den Anteil und die
Geschwindigkeit der Lautstärkeänderungen durch das Tremolo.
ROTARY:
Dieser Effekt erzeugt Schwebungen und ein einzigartiges Gefühl der
Drehung im Klang.
Er ist optimal für den Klang von Instrumenten wie Orgel.
Die Stellung des Reglers bestimmt den Effektanteil.
10
2
2
1
1
* Dieser Effekt wird auf Geräte angewendet, die an Kanälen
angeschlossen sind, deren [EFX]-Tasten eingeschaltet sind.
* Die Skalenanzeigen für REVERB, CHORUS, TREMOLO und
ROTARY dienen als allgemeine Hilfe. Stellen Sie die Effekte
nach Gehör ein.
4
[SPEED]-Taste (ROTARY)
Diese ändert die Geschwindigkeit des ROTARY-Effekts.
Durch Hineindrücken der Taste werden die Schwebungen
schneller.
* Beim Umschalten wechselt die Rotationsgeschwindigkeit
allmählich zum neuen Wert.
* Die [SPEED]-Taste betrifft nur den ROTARY-Effekt.
5
EFX-Anzeigen
Die Anzeigen links und rechts blinken abwechselnd in der
Geschwidigkeit des Effekts.
* Weenn REVERB oder CHORUS ausgewählt ist, leuchten beide
Anzeigen.
* Wenn der Effekt über einen Fußschalter ausgeschaltet wird,
erlöschen beide Anzeigen.
EQUALIZER (Klangregelung)
Hier wird der Klang der Ausgabe an die Lautsprecher und
die Kopfhörer eingestellt.
Diese Regler bleiben normalerweise auf 0 (Null) eingestellt.
Drehen im Uhrzeigersinn erhöht den Anteil der
Frequenzen im zugehörigen Frequenzbereich.
Drehen gegen den Uhrzeigersinn verringert den Anteil der
Frequenzen im zugehörigen Frequenzbereich.
8
[LOW]-Regler
Dieser regelt den Pegel des unteren
Frequenzbereichs (Bässe).
9
[MIDDLE]-Regler
Dieser regelt den Pegel des mittleren
Frequenzbereichs (Mitten).
10
[HIGH]-Regler
Dieser regelt den Pegel des hohen
Frequenzbereichs (Höhen).
2
2
1
1
5
4
3
