Eingänge CH1–CH4
Sie können bis zu vier Geräte anschließen, einschließlich Keyboards und anderer elektronischer Instrumente, oder Geräte mit Leitungspegel wie CD-Player,
oder auch ein Mikrofon (nur an CH1).
3
Eingangsbuchse CH 1 BALANCED (XLR)
Hier können Sie ein Mikrofon anschließen. Dieser Eingang
unterstützt eine symmetrische XLR-Verbindung.
* Es ist keine Phantomspeisung möglich.
4
Eingangsbuchsen von CH 1
Hier können Sie ein Keyboard oder ein anderes elektronisches
Musikinstrument anschließen, ein Gerät mit Leitungspegel wie CD-
Player (–20 dBu), oder ein Mikrofon (–50 dBu).
Geräte mit Monoausgang oder ein Mikrofon werden an der Buchse
L/MONO angeschlossen.
5
5
10
9
LINE OUT (Line-Ausgang)
Hier können Sie Beschallungssysteme, Aufnahmegeräte
und andere, ähnliche Geräte anschließen.
7
LINE-OUT-Anschlüsse
Hier können Sie Mischpulte, Rekorder und andere,
ähnliche Geräte anschließen.
Die XLR-Buchsen unterstützen eine symmetrische
Ausgabe; zusätzlich sind
6,3-mm-Klinkenbuchsen vorgesehen. Für die
Ausgabe in mono sollten Sie die 6,3-mm-
Klinkenbuchsen verwenden.
Sie können die XLR-Buchsen und die 6,3-mm-
Klinkenbuchsen gleichzeitig benutzen.
* Die EQUALIZER-Regler und die [VOLUME]-Regler
haben keine Auswirkungen auf den LINE OUT.
8
GND-LIFT-Schalter
Der Anschluss eines externen Gerätes an einer LINE-
OUT-Buchse vom Typ XLR kann eine Brummschleife
verursachen.
Falls dies passiert, kann die Änderung dieser
Einstellung das Problem verringern oder beseitigen.
Normalerweise ist dieser Schalter ausgeschaltet (OFF).
ON: Hierdurch wird der erste Anschluss von der
Gerätemasse getrennt.
OFF: Hierdurch wird der erste Anschluss mit der
Gerätemasse verbunden.
3
5
4
STEREO LINK
Diese Funktion können Sie verwenden, wenn Sie zwei KC-880-Einheiten verwenden
möchten, um ein Stereosystem mit noch höherer Leistung aufzubauen (S.14).
Hierzu verbinden Sie die Buchsen LINK IN und LINK OUT je zweier Einheiten mit einem oder
zwei 6,3-mm-Klinkenkabeln.
Wenn Sie zwei 6,3-mm-Klinkenkabel verwenden, können Sie alle Eingänge der KC-880-
Einheiten belegen und insgesamt acht Kanaleingänge und zwei AUX-IN-Systeme benutzen.
9
LINK-IN-Buchse
Verbinden Sie diese Buchse mit einer der Buchsen LINK OUT L oder LINK OUT R
am anderen KC-880.
Wenn die Buchse LINK OUT L angeschlossen wird: Das Signal des linken
Kanals wird an den Lautsprechern des Gerätes ausgegeben. (Am anderen KC-
880 wird das Signal des rechten Kanals ausgegeben.)
Wenn die Buchse LINK OUT R angeschlossen wird: Das Signal des rechten
Kanals wird an den Lautsprechern des Gerätes ausgegeben. (Am anderen KC-
880 wird das Signal des linken Kanals ausgegeben.)
10
Buchsen LINK OUT L/R
Schließen Sie eine der beiden Buchsen an der Buchse LINK IN am anderen KC-
880 an.
Ob das Gerät den linken oder den rechten Kanal verarbeitet, hängt von der
gewählten Buchse ab.
Wenn die Buchse LINK OUT L angeschlossen wird:Das Signal des rechten
Kanals wird vom Gerät ausgegeben. (Am anderen KC-880 wird das Signal des
linken Kanals ausgegeben.)
Wenn die Buchse LINK OUT R angeschlossen wird:Das Signal des linken
Kanals wird vom Gerät ausgegeben. (Am anderen KC-880 wird das Signal des
rechten Kanals ausgegeben.)

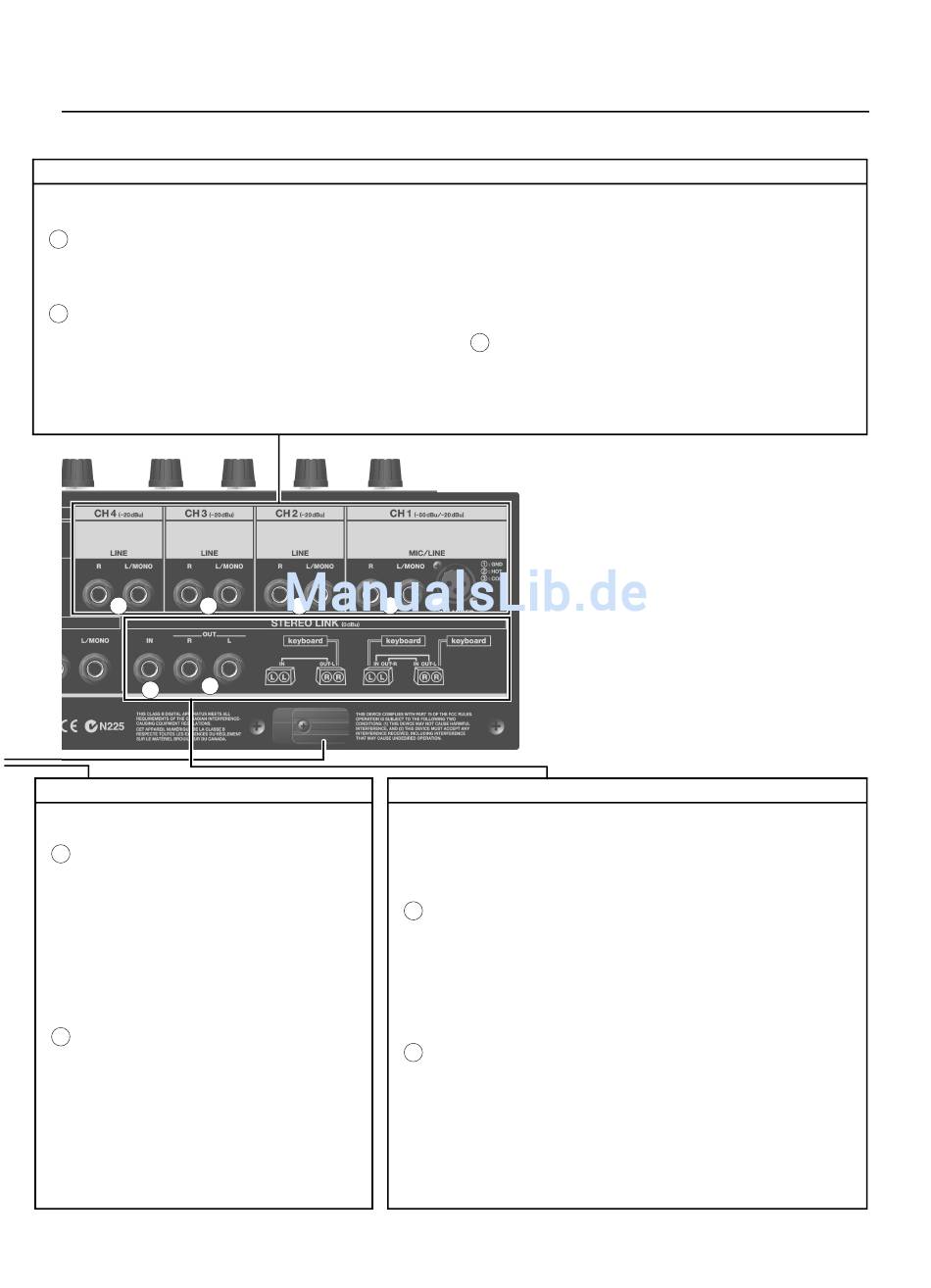

Namen und Funktion der Bedienelemente
* Das Umschalten zwischen einem Gerät mit Leitungspegel und
Mikrofon wird mit dem CH1-Lautstärkeregler am Bedienfeld
vorgenommen.
* Sie können an den Buchsen L/MONO und R zwei Mikrofone
gleichzeitig anschließen, aber der Lautstärkepegel könnte dann
niedriger sein.
5
Eingangsbuchsen von CH 2–4
Hier können Sie Keyboards oder andere elektronische
Musikinstrumente anschließen oder Geräte mit Leitungspegel wie
CD-Player (–20 dBu).
Geräte mit monauralem Ausgang werden an der Buchse L/MONO
angeschlossen.
