Bedienungsanleitung

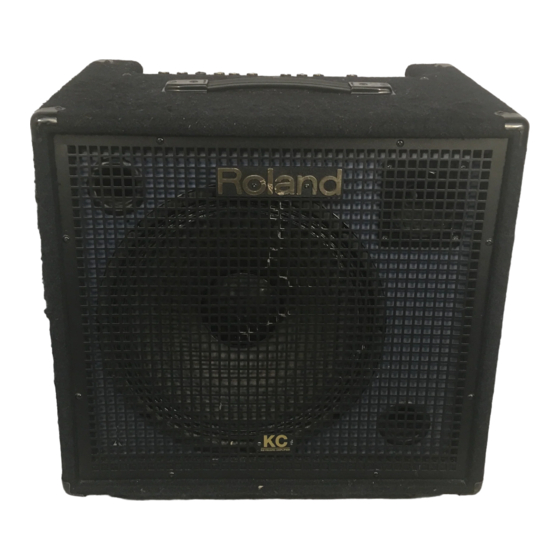

Vielen Dank und herzlichen Glückwunsch zu Ihrer Entscheidung für einen Keyboard-
Verstärker KC-550/KC-350 von Roland.
Bitte lesen Sie sich alle Hinweise für den richtigen Einsatz des Gerätes durch. Außerdem
müssen Sie sich natürlich die gesamte Bedienungsanleitung durchlesen, um alle Funktionen
kennen zu lernen und bei der Bedienung alles richtig zu machen. Bewahren Sie die
Bedienungsanleitung für die spätere Bezugnahme an einem sicheren Ort auf.
Lesen Sie sich vor dem Einsatz folgende Kapitel durch:
• Wichtige Sicherheitshinweise
• Hinweise für eine sichere Handhabung
• Wichtige Hinweise
Die wichtigsten Funktionen
• Dieser Verstärker, den man auch als Monitor verwenden kann, bietet eine hochwertige
Klangqualität und eignet sich für ganz unterschiedliche Signalquellen, darunter digitale
Tasteninstrumente und Soundmodule.
• Das Zwei-Wege-Lautsprechersystem umfasst einen 38cm- (15", KC-550, 30cm [12"] beim
KC-350) und ein Horn/Tweeter. Beide Verstärker haben eine hohe Ausgangsleistung: der
KC-550 leistet 180W und der KC-350 120W.
• Die Eingangssektion ist als 4-Kanal-Mixer ausgeführt. CH 1 bietet außerdem eine XLR-
Buchse und erlaubt das Anschließen von Mikrofonen.
• Kanal 4 bietet einen Wahlschalter, mit dem man bestimmt, wohin das hier anliegende
Signal übertragen wird. Das ist vor allem beim Live-Einsatz von Vorteil.
• Außerdem bietet der KC-550/KC-350 eine Dreiband-Klangregelung. Im Zusammenspiel
mit dem SHAPE-Schalter erweist sich diese als überaus flexibel.
• Eine SUBWOOFER OUT-Buchse ist ebenfalls vorhanden, falls im Bassbereich "mehr
Druck" benötigt wird.
• Ferner ist eine AUX IN-Buchse (RCA/Cinch) vorhanden, an die man z.B. einen CD- oder
MD-Player anschließen kann.
• Line-Ausgänge für die Verbindung mit einem Mischpult oder Aufnahmegerät.
• STEREO LINK-Funktion. Diese Buchse erlaubt die Verwendung zweier KC-550 oder
KC-350 für die Stereowiedergabe (dafür wird nur ein Klinkenkabel benötigt).
Copyright © 2003 ROLAND CORPORATION
Alle Rechte vorbehalten. Nachdruck, auch auszugsweise, ist ohne die schriftliche Erlaubnis
der Roland Corporation nicht gestattet.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Roland KC-550
Inhaltszusammenfassung für Roland KC-550
- Seite 1 Klangqualität und eignet sich für ganz unterschiedliche Signalquellen, darunter digitale Tasteninstrumente und Soundmodule. • Das Zwei-Wege-Lautsprechersystem umfasst einen 38cm- (15”, KC-550, 30cm [12”] beim KC-350) und ein Horn/Tweeter. Beide Verstärker haben eine hohe Ausgangsleistung: der KC-550 leistet 180W und der KC-350 120W.
- Seite 3 14. Überlassen Sie alle Wartungs- und Reparaturarbeiten dem einen Erdungsstift auf. Der breitere Stift bzw. der Erdungs- qualifizierten und von Roland anerkannten Kundendienst. stift dient Ihrer Sicherheit. Wenn der Stecker nicht in Ihre Wenn das Gerät Schäden aufweist (z.B. ein beschädigtes Steckdose passt, müssen Sie einen Elektriker bitten, neue...
- Seite 4 Sie es so, dass es weder gequetscht, noch Reparaturarbeiten Ihrem Roland-Händler, einer anderweitig abgeklemmt wird. Bei Verwendung qualifizierten Kundendienststelle oder dem offizi- eines beschädigten Netzkabels besteht Stromschlag- bzw. ellen Roland-Vertrieb (siehe die Adressen auf der Brandgefahr. “Information”-Seite).............................................
- Seite 5 • Schalten Sie das Gerät sofort aus, lösen Sie den • Das Gerät und Netzkabel müssen immer so aufge- Netzanschluss und wenden Sie sich an Ihren stellt bzw. verlegt werden, dass eine ausreichende Roland-Händler oder den Vertrieb, wenn: Lüftung gewährleistet ist......................• Das Netzteil oder Netzkabel sichtbare Schäden 102a aufweist;...
-
Seite 6: Wichtige Hinweise
Zeit auf dieselbe Stelle des Gerätes strahlen. Nur so ist sicherge- • Verwenden Sie zum Herstellen von Audioverbindungen ausschließ- stellt, dass sich das Gehäuse weder verfärbt, noch verformt. lich Roland-Kabel. Wenn Sie sich trotzdem für eine andere Marke 355b • Wenn das Gerät von einem kälteren/feuchteren Ort an einen entscheiden, beachten Sie bitte folgende Punkte: wärmeren/trockeneren Ort (oder umgekehrt) gebracht wird,... -
Seite 7: Beschreibung Der Bedienelemente
CH 4 angelegte als auch das zurück geführte An CH 1 kann man auch ein Mikrofon anschließen. Signal der Line Out-Buchsen mit dem KC-550/KC-350 verbunden werden. CH 4 : CH 4 kann genau wie CH 1~CH 3 verwendet werden. -
Seite 8: Volume-Regler
Beschreibung der Bedienelemente 2. MASTER CONTROL EQUALIZER Der KC-550/KC-350 bietet eine Dreiband-Klangregelung. LOW-Regler Hiermit kann der Bass angehoben/abgesenkt werden. MIDDLE-Regler Hiermit kann der Mittenbereich angehoben/abgesenkt werden. HIGH-Regler Hiermit können die Höhen angehoben/abgesenkt werden. * Die Klangregelung (d.h. die Regler LOW, MIDDLE und HIGH) bezieht sich nur auf das über SUBWOOFER OUT und die... -
Seite 9: Channel Input
Anschlusstypen: XLR- und unsymmetrische TRS 1/4”- An diesen Kanal kann man Mikrofonsignale, Synthesizer Buchsen auf dem KC-550. Die TRS 1/4”-Buchsen sind und Soundmodule anlegen. unsymmetrisch. Wählen Sie immer die Buchsen, die den vom Die Eingangsempfindlichkeit reicht von Mikrofon- (–50 dBu) externen Gerät vorausgesetzten Pegel verwenden. -
Seite 10: Stereo Link
Beschreibung der Bedienelemente 9. STEREO LINK 10. SUBWOOFER OUT-Buchse Diese Buchse erlaubt die Verwendung zweier KC-550 oder Hier kann ein aktiver Tieftöner zwecks druckvollerer Bassab- KC-350 für die Stereowiedergabe (dafür wird nur ein Klin- strahlung angeschlossen werden. kenkabel benötigt). An dieser Buchse liegt ein Fullrange-Signal mit +4dBu-Pegel * Alles Weitere zu dieser Funktionen finden Sie unter “Stereo... - Seite 11 Anschließen des KC-550/KC-350 Schließen Sie den KC-550/KC-350 wie nachstehend gezeigt an die verwendeten Geräte an. Anschlussfeld Bedienoberfläche Stereo- Kopfhörer OUTPUT INPUT Nur auf dem KC-550 Stereo Link Drummaschine OUTPUT INPUT Mischpult CD-Spieler Subwoofer Tasteninstrument (mit eigener Endstufe) Im folgenden wird gezeigt, wie man die Möglichkeiten des * Die Bedrahtung der XLR-Anschlüsse lautet folgendermaßen.
-
Seite 12: Einstellen Der Lautstärke
Signalquellen auf den Mindestwert stellen. Schalten Sie die Geräte danach in der UMGEKEHRTEN Einschaltreihenfolge aus. 1. Stellen Sie alle Lautstärkeregler des KC-550/KC-350 und der übrigen Geräte auf “0”. 2. Schalten Sie die an die Eingänge (CH 1~CH 4 und AUX IN) des KC-550/KC-350 angeschlossenen Geräte ein. - Seite 13 Anschließen des KC-550/KC-350 Stereo Link Diese Buchse erlaubt die Verwendung zweier KC-550 oder KC-350 für die Stereowiedergabe (dafür wird nur ein Klinkenkabel benötigt). Da man an die Eingangskanäle Stereo-Signale anlegen kann, braucht man die Signalquellen nur an einen Verstärker anzu- schließen, was den Vorteil hat, dass man die Lautstärke der Signalquellen nur jeweils ein Mal einzustellen braucht.
-
Seite 14: Verwendung Der Rollen
Anbringen und Abnehmen der Rollen Nachstehend wird gezeigt, wie man die Rollen anbringt und abnimmt. Nehmen Sie die Rollen ab, wenn die Gefahr besteht, dass der KC-550/KC-350 verrutscht (vor allem im Lieferwagen usw.). Sonst besteht Verletzungsgefahr. Dieses Gerät ist relativ schwer. Daher empfehlen wir, es niemals allein zu transportieren. -
Seite 15: Technische Daten
Technische Daten KC-550: Stereo-Keyboard-Verstärker mit Mischfunktion Ausgangsleistung Anschlüsse 180W CH 1 INPUT-Buchse (XLR) CH 1~4 INPUT L (MONO) (1/4”-Klinkenbuchsen) Nenneingangspegel (1 kHz) CH 1~4 INPUT R (1/4”-Klinkenbuchsen) Kanal 1 (MIC/LINE): –50~–20dBu LINE OUT L (MONO) (XLR-, 1/4”-Klinkenbuchse) Kanal 2~4 (LINE): –20dBu... - Seite 16 Technische Daten KC-350: Stereo-Keyboard-Verstärker mit Mischfunktion Ausgangsleistung Anschlüsse 120W CH 1 INPUT-Buchse (XLR) CH 1–4 INPUT L (MONO) (1/4”-Klinkenbuchsen) Nenneingangspegel (1 kHz) CH 1–4 INPUT R (1/4”-Klinkenbuchsen) Kanal 1 (MIC/LINE): –50~–20dBu LINE OUT L (MONO) (1/4”-Klinkenbuchse) Kanal 2~4 (LINE): –20dBu LINE OUT R (1/4”-Klinkenbuchse) STEREO LINK INPUT: 0dBu...
