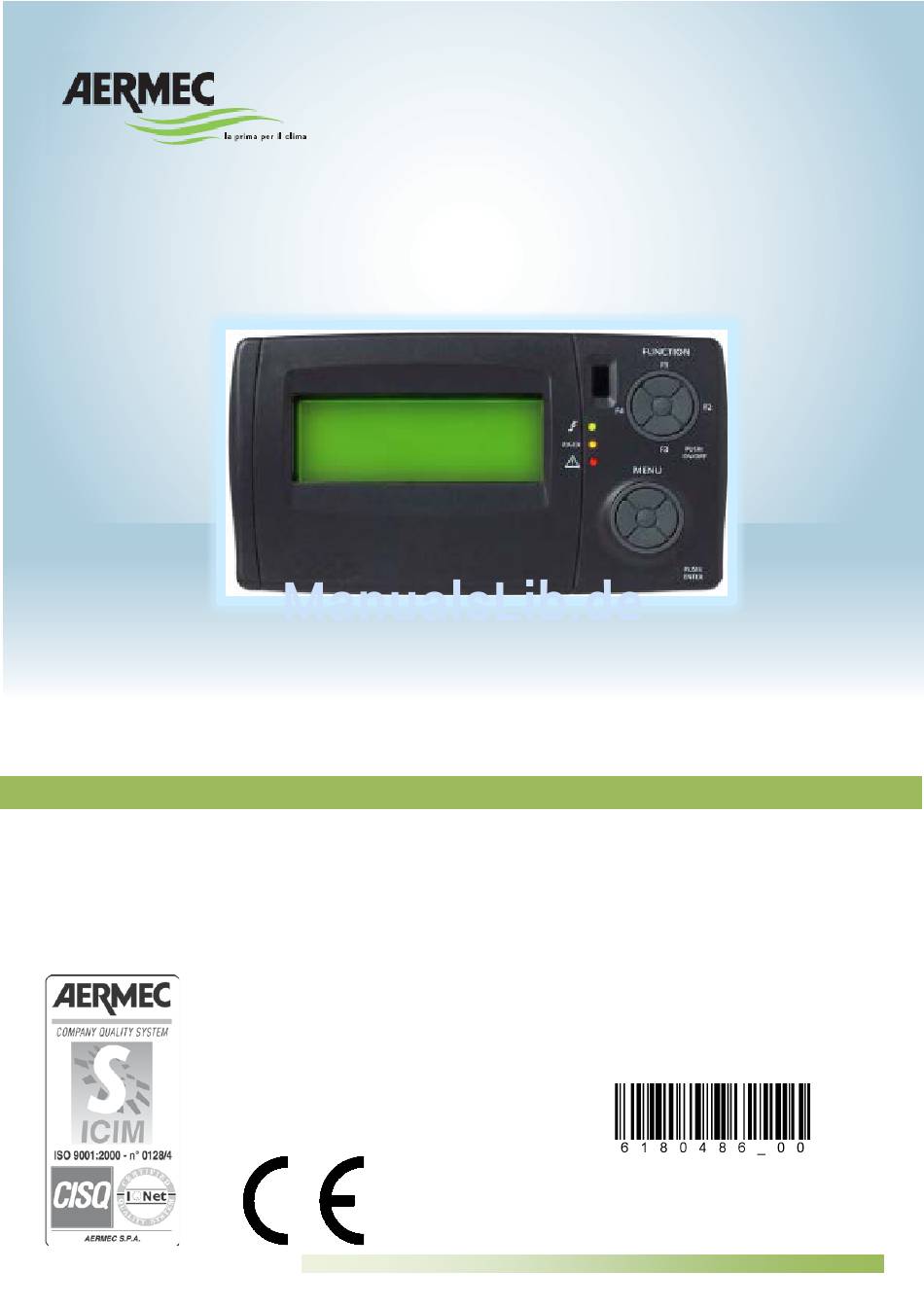

- Seite 1 ROOF-TOP-EINHEIT R410A – Einstellung der Eliwell Steuerung – Benutzerhandbuch 0412-6180478 Rev.00...
-
Seite 3: Inhaltsverzeichnis
INHALT • Inhalt S. 3 • Zweck S. 4 • Gebrauch des Geräts S. 4 • Haftung und Restrisiken S. 4 • EEAG-Richtlinie S. 4 • Schema der Parameter-Masken S. 5 • Benutzerschnittstelle S. 7 • Ein-/Ausschalten S. 9 • Ändern der Sollwerte S. -
Seite 4: Zweck
Sicherheitsanforderungen notwendig sind, müssen außerhalb des Instruments realisiert werden. HAFTUNG UND RESTRISIKEN AERMEC SpA haftet nicht für Schäden, die auf folgende Ursachen zurückzuführen sind: • Unsachgemäße Installation/ Benutzung, insbesondere bei Nichteinhaltung der durch die geltenden Vorschriften definierten bzw. in diesem Handbuch enthaltenen Sicherheitshinweise;... -
Seite 5: Schema Der Parameter-Masken
SCHEMA DER PARAMETER-MASKEN Dieses Menü kann ohne PASSWORT aufgerufen werden. Benutzerhandbuch RTE Seite 5 von 25 0412-6180478 Rev. 00... - Seite 6 Dieses Menü kann nur mit PASSWORT aufgerufen werden. Benutzerhandbuch RTE Seite 6 von 25 0112-6180478 Rev. 00...
-
Seite 7: Benutzerschnittstelle

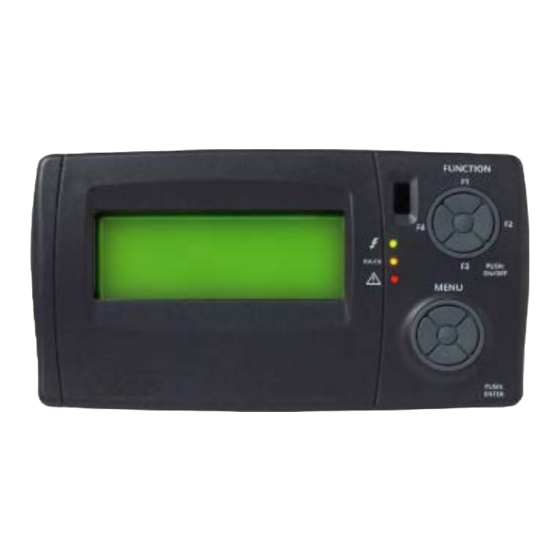

BENUTZERSCHNITTSTELLE In Figura 1 ist die Bedientafel gezeigt, über die der Benutzer alle Funktionen im Zusammenhang mit dem Gebrauch des Controllers ausführen kann, und zwar: enheit ein- oder ausschalten; einstellen der Betriebsart der Einheit; einstellen der Timer-Zeiten; regeln der Alarm-Situationen; Abbildung 1: Bedientafel im Gerät (serienmäßig) einstellen der Parameter bzw. - Seite 8 Function-Tasten: F1, F2, F3, F4 und ON/OFF Push ON/OFF Diese Tasten erlauben den schnellen Aufruf bestimmter Befehle aus dem Hauptmenü. Mit diesen Tasten werden einige Befehle direkt aufgerufen, ohne üblichen Weg über das Menü gehen zu müssen. Indem die mittlere Taste (ON/OFF) einige Sekunden lang gedrückt wird, wird die Einheit ein- bzw. ausgeschaltet.
- Seite 9 Normalerweise ist das Zubehör bei der Lieferung verpackt und befindet sich im Schaltschrank der Einheit. Benutzerhandbuch RTE Seite 9 von 25 0112-6180478 Rev. 00...
-
Seite 10: Ein-/Ausschalten
EIN-/AUSSCHALTEN Indem die mittlere Taste (ON/OFF) einige Sekunden lang gedrückt wird, wird die Einheit ein- bzw. ausgeschaltet. Die Einheit kann ein- bzw. ausgeschaltet werden, indem die Taste ON/OFF (mittlere ON/OFF Taste der Gruppe der Function-Tasten) der Bedientafel am Gerät oder der Fernbedientafel (Zubehör) einige Sekunden lang gedrückt gehalten wird. - Seite 11 Standard-Startmaske (über zwei Display-Seiten). Beim Einschalten des Controllers erscheint die abgebildete Maske über zwei Seiten. Hh:mm NRGXTPRO 01/02 Auf jeder Display-Seite können gleichzeitig 4 Zeilen angezeigt werden. Spento No Alarm Temp. Amb. 19,8 °C Set Point Die zweite Display-Seite bzw. gegebenenfalls die nächsten Seiten Hh:mm NRGXTPRO 02/02...
-
Seite 12: Ändern Der Sollwerte
ÄNDERN DER SOLLWERTE Hh:mm NRGXTPRO 01/02 Über die Standard-Startmaske können die Temperatureinstellungen Spento No Alarm entsprechend den eigenen Bedürfnissen angepasst werden. Temp. Amb. 19,8 °C Set Point Mit den Tasten AUF/AB den Schriftzug „Set Point“ (Sollwert) anwählen: Taste ENTER drücken. SETPOINT 01/01 Invernale... -
Seite 13: Wahl Der Betriebsart
WAHL DER BETRIEBSART Die Einheit kann so programmiert werden, dass sie im Sommer Kaltluft und im Winter Warmluft erzeugt (jedoch immer davon ausgehend, dass das Programm für die Timer-Zeiten nicht aktiviert wurde). Um die geforderten Leistungen regeln zu Hh:mm NRGXTPRO 02/02 können, wird das Programm Fasce Or. -
Seite 14: Timer-Zeiten
TIMER-ZEITEN Für jeden Wochentag können bis zu 4 verschiedene Auslösungen eingestellt werden, die „Timer-Zeiten“ genannt werden und einzeln aktivierbar sind. Diesen können alle Informationen zugeordnet werden, die für den automatischen Betrieb der Einheit erforderlich sind. Über das Startmenü kann die Verwaltung der Timer-Zeiten aufgerufen Hh:mm NRGXTPRO 02/02... - Seite 15 FASCE ORARIE 01/01 Je nach vorgenommener Wahl (7/7, Sett. (Woche), 5+2) können im Menü Timer IMPOSTAZIONI (EINSTELLUNGEN) des Menüs FASCE ORARIE Tipo Timer Sett. Impostazioni (TIMER-ZEITEN) die gewünschten Einstellungen vorgenommen werden: In jedem Fall jedoch können für jeden Timer-Typ 4 Zeitintervalle geschaltet werden, in denen jeweils eine Änderung des Betriebszustands der Einheit erfolgen kann.
- Seite 16 1- SET MANUALE (SOLL MANUELL), in dieser Timer-Zeit ist die Einheit eingeschaltet und nimmt als Standard die im anfänglichen Sollwert eingestellte Temperatur; 2- MODO MANUALE (MODUS MANUELL), in dieser Timer-Zeit ist die Einheit eingeschaltet und nimmt als Standard die im anfänglichen Sollwert eingegebenen Einstellungen (Heiz- oder Kühlbetrieb);...
- Seite 17 - Ebenfalls im Menü von FASCIA 1 (ZEIT 1) wird mit AUF/AB der SET LUNEDI 05/27 ESTIVO (SOMMER-SOLLWERT) (Temperatur) angewählt; zum FASCIA 1 Aufrufen ENTER drücken, mit den Tasten AUF/AB die Temperatur den SET ESTIVO Bedürfnissen entsprechend einstellen, zum Bestätigen ENTER 25.0 °C drücken, ESC drücken, um die Ebene zu verlassen;...
-
Seite 18: Alarm-Diagnostik
Zustand der Einheit gebunden (sie funktioniert auch bei ausgeschalteter Einheit). In den folgenden Abschnitten sind alle Alarme aufgeführt, die auftreten können: Zur Behebung aller Alarme, bei denen die rote LED dauerhaft leuchtet, bitte an das Kundendienstbüro von AERMEC wenden. Sammelalarmrelais Wenn aktive Alarme mit manueller Rückstellung, Sondenfehler oder ein Frostschutz-Alarm vorliegen, wird das... -
Seite 19: Alarm-Reset
Die Hoch- bzw. Niedrigtemperatur-Alarme werden resettiert: - Manuell, wenn sie resettierbar sind; - Beim Ein- oder Ausschalten der Anlage; - Beim Verlassen des Konfigurationsmodus; 12.2 Alarm-Reset Wenn an der Einheit ein Alarm-/Fehlerzustand vorliegt, wird dies auf Hh:mm NRGXTPRO 01/02 dem Hauptbildschirm des Displays durch die Meldung „Allarmi“ Caldo ! Allarmi Temp. -
Seite 20: Status-Liste Der Bios-Alarme
12.2.1 Status-Liste der BIOS-Alarme TIMEOUT INT. EXP. CRC EEPROM BIOS ERROR CRC EEPROM USER ERROR REAL TIME CLOCK NEED TO BE SET REAL TIME CLOCK COMM. ERROR REAL TIME CLOCK REGISTERS 12.2.2 Status-Liste der USER-Alarme LEISTUNGSBEGRENZUNG FILTER VERSTOPFT NIEDRIGE RAUMTEMPERATUR FILTER SCHMUTZIG HOHE RAUMTEMPERATUR LUFTSTROM... -
Seite 21: Beschreibung Und Behebung Der Bios-Alarme
12.3.1 Beschreibung und Behebung der BIOS-Alarme Störungsbezeichnung Aktion Problemlösung Art des Reset TIMEOUT INT. EXP. Durch den AERMEC Kundendienst austauschen lassen. CRC EEPROM BIOS Die Parameter werden automatisch auf die Parameter-Reset oder Austausch durch ERROR Standardwerte zurückgesetzt. AERMEC Kundendienst abwägen. -
Seite 22: Beschreibung Und Behebung Der User- Und Sondenfehler-Alarme
12.3.2 Beschreibung und Behebung der USER- und Sondenfehler-Alarme Störungsbezeichnung Aktion Problembeschreibung Problemlösung Art des Reset NIEDRIGE Nur Anzeige Nach einer eingestellten Zeit ist es Prüfen, ob andere Alarme Manuell RAUMTEMPERATUR der Anlage nicht gelungen, die vorliegen oder Raumtemperatur zu ändern. Kundendienst verständigen. - Seite 23 MOD. WÄRMEERZ. Betriebsstunden-Schwellenwerts des verständigen. modulierenden Wärmeerz. BETRIEBSSTUNDEN EL. Nur Anzeige Alarm wegen Überschreitung des Kundendienst Manuell HEIZR. Betriebsstunden-Schwellenwerts des verständigen. elektrischen Heizregisters BETRIEBSSTUNDEN Nur Anzeige Alarm wegen Überschreitung des Kundendienst Manuell VERDICHTER # Betriebsstunden-Schwellenwerts der verständigen. Verdichter Störungsbezeichnung Aktion Problembeschreibung Problemlösung Art des...
