6.0

Mise en service

Avant la mise en service, lire soigneusement le mode d'emploi.
6.1 Mesure de la résistance de la mise à terre (méthode à deux fils)
Les mesures à proximité dangereuse de systèmes électriques ne sont à effectuer que
d'après les instructions d'un spécialiste en électricité et dans aucun cas seul.
Afin d'éviter toute erreur de mesure, il faut s'assurer qu'il n'y ait pas de tuyaux
métalliques ou des câbles en parallèle à la mesure.
En utilisant la méthode á deux fils, la mesure de résistance sert, p.ex. à la mesure de
résistance entre une terre disponible, connue et en bon état et une terre à installer.
4 Insérer une perche / sonde dans
le sol
4

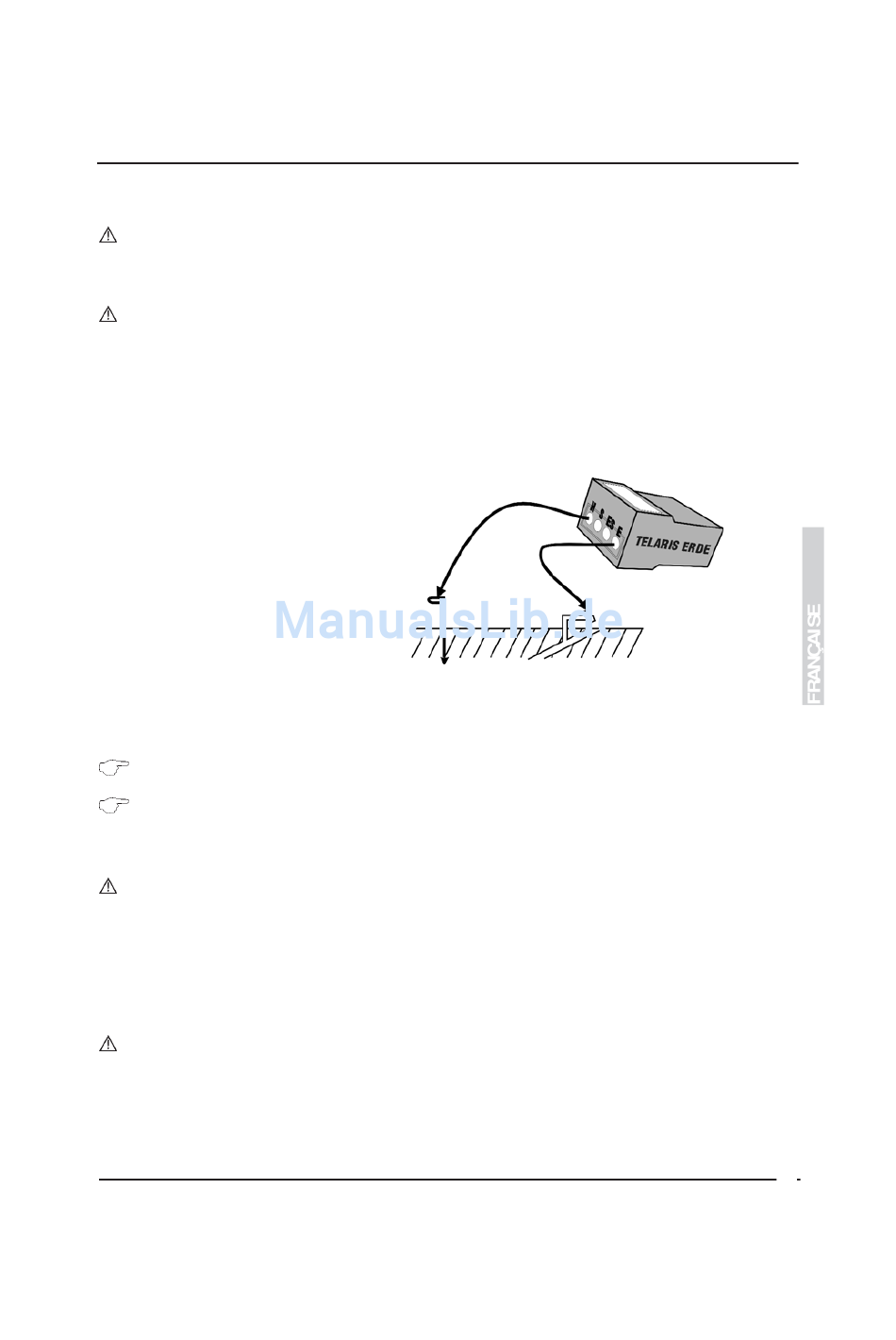

Connecter la sonde et la terre
auxiliaire aux bornes (H) + (E),
selon description de la figure 6.1
en utilisant une pince à la perche
ou à une terre connue et en bon
état.
4
Tourner le sélecteur de la métho-
de de mesure sur position "2
pôles".
4
Sélectionner la tension de contact (11).
4
Sélection de la fréquence automatique (16) ou manuelle (12).
4
Presser la touche "Start" (14).
Se référer également aux indications d'affichage, chapitre 7.0
Après la mesure, la sélection peut être faite entre les types d'affichage R et Im, selon
le résultat de mesure en utilisant la touche "Meßgrößenanzeige" (I) [indication de la
variable de mesure].
La mesure de résistances conventionnelles peut se faire également en utilisant la
plage de mesure de la résistance de la mise à terre. A cet effet, connecter l'objet à
mesurer aux lignes E et H. Le courant de test passe par les lignes E et H, la tension de
mesure et mesurée par E et H.
6.2 Mesure de la résistance de la mise à terre (méthode à trois fils)
(uniquement possible en utilisant le kit d'accessoire référence 1048!)
Les mesures à proximité dangereuse de systèmes électriques ne sont à effectuer que
d'après les instructions d'un spécialiste en électricité et dans aucun cas seul.
L'appareil de la mesure de la mise à terre fonctionne selon le principe de mesure courant
tension. Un processus à conducteur à 3 fils est utilisé par l'intermédiaire duquel
l'impédance de la mise à terre est déterminée par l'intermédiaire de 3 conducteurs. Une
H
E
6.1
