2.2.6

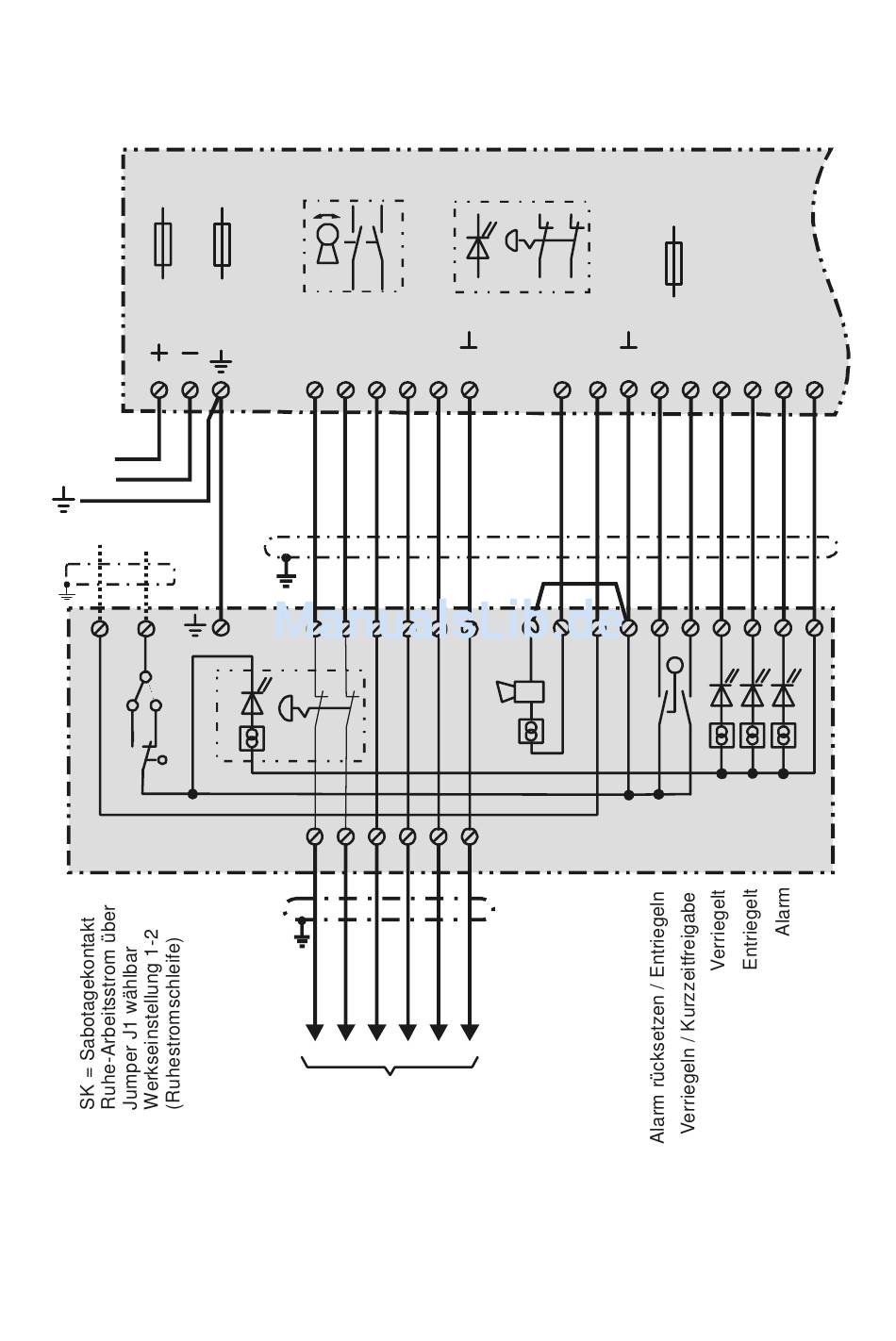

Detail Steuer-Modul und Terminalmodul 1370-10
F1
0,5AT
1
+12 V bis
+24 V DC
0V
Sabotage-
Kontakt*
24
23
2
J1
3
1
SK
*) Wenn kein weiterer Sabotagekontakt
eingeschleift wird, müssen die Klemmen
23 - 24 am Terminal-Modul 1370-10
gebrückt werden!
26
F2
Schlüsseltaster
2AT
3 4
2
1
2 3 4
7
8
A B C D
Anschluß des jeweiligen
Verriegelungsteils
siehe Gesamtanschlußplan
Not-Auf-Schalter
5
6 7 8
5 6
13 14 15 16 17 18 19 20 21 22
9 10 11 12
E
F
Steuer-Modul 1370-20
F3
0,1AT
17 18 19 20 21 22 23 24 25
Terminal-Modul 1370-10
rt gn ge
