Model 77 Series IV
Bedienungshandbuch

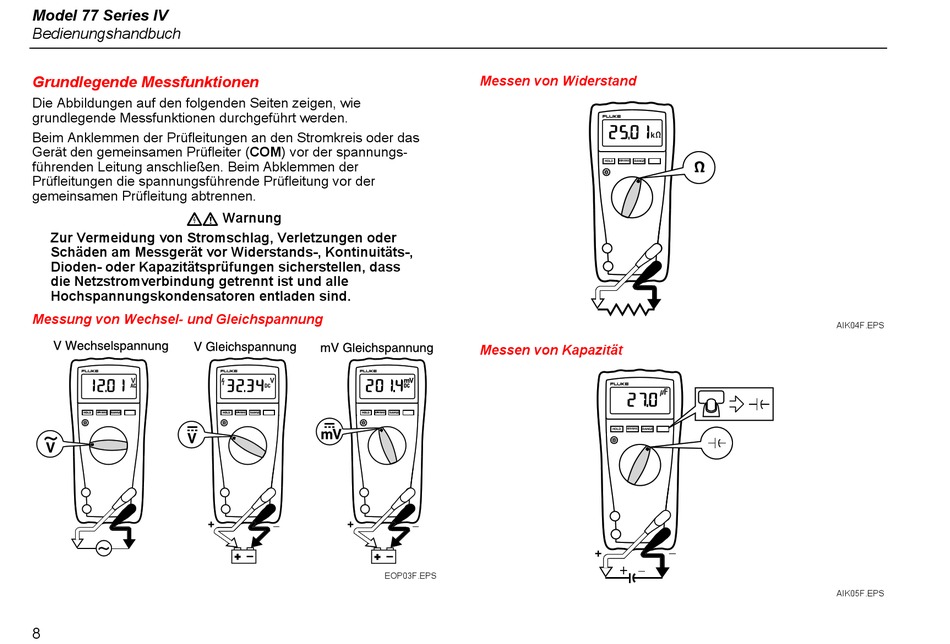

Grundlegende Messfunktionen
Die Abbildungen auf den folgenden Seiten zeigen, wie
grundlegende Messfunktionen durchgeführt werden.
Beim Anklemmen der Prüfleitungen an den Stromkreis oder das
Gerät den gemeinsamen Prüfleiter (COM) vor der spannungs-
führenden Leitung anschließen. Beim Abklemmen der
Prüfleitungen die spannungsführende Prüfleitung vor der
gemeinsamen Prüfleitung abtrennen.
XW Warnung
Zur Vermeidung von Stromschlag, Verletzungen oder
Schäden am Messgerät vor Widerstands-, Kontinuitäts-,
Dioden- oder Kapazitätsprüfungen sicherstellen, dass
die Netzstromverbindung getrennt ist und alle
Hochspannungskondensatoren entladen sind.
Messung von Wechsel- und Gleichspannung
8
Messen von Widerstand
Messen von Kapazität
EOP03F.EPS
HOLD
MIN MAX
RANGE
HOLD
MIN MAX
RANGE
_
+
+
AIK04F.EPS
AIK05F.EPS
