- Seite 1 Model 77 Series IV Digital Multimeter Bedienungshandbuch September 2006 (German) Rev.1, 11/15 © 2006-2015 Fluke Corporation. All rights reserved. All product names are trademarks of their respective companies.
- Seite 2 Begrenzte Lebensdauer-Gewährleistung Fluke gewährleistet, dass alle Fluke Modell 20, 70, 80, 170 und 180 Serie Multimeter für deren Lebensdauer frei von Material- und Fertigungsdefekten sind. „Lebensdauer“ ist für diese Verwendung wie folgt definiert: 7 Jahre nach Einstellung der Fertigung des Produkts durch Fluke, doch die Gewährleistungsdauer soll mindestens 10 Jahre ab Kaufdatum betragen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Titel Seite Kontaktinformationen für Fluke ....................1 Warnungen und Vorsichtshinweise ..................1 Unsichere Spannung ....................... 1 Messleitungsalarm ........................1 Batteriesparmodus (Ruhemodus) .................... 2 Anschlüsse ..........................2 Drehschalterpositionen ......................2 Anzeige ............................ 3 MIN-MAX-AVG-Aufzeichnung ....................4 AutoHOLD-Modus ........................4 GELBE Taste ........................... 4 Hintergrundbeleuchtung auf der Anzeige ................ -
Seite 5: Kontaktaufnahme Mit Fluke

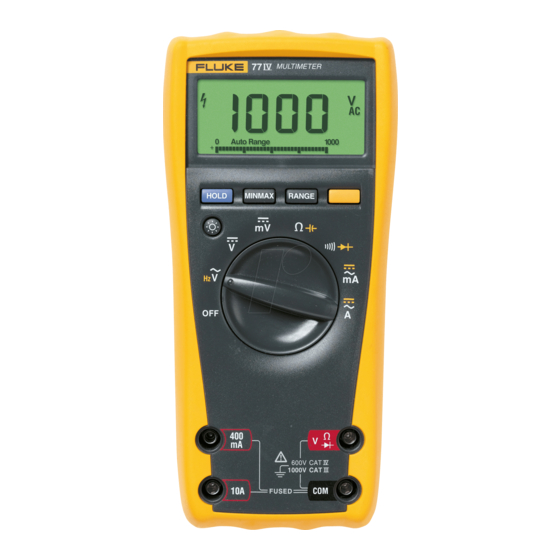

Model 77 Series IV Digital Multimeter Sicherheitsinformationen Das Fluke Modell 77 Serie IV ist ein batteriebetriebenes Multimeter (hiernach „Messgerät“), das Effektivwerte aufgrund des Warnung kennzeichnet Situationen und Aktivitäten, die für arithmetischen Mittelwerts bestimmt und ein 6000-Zählwerk, 3 3/4- den Anwender gefährlich sind. Vorsicht kennzeichnet Ziffernanzeige und Balkenanzeige aufweist. - Seite 6 Model 77 Series IV Bedienungshandbuch • Eine Strommessung niemals als Anhaltspunkt sehen, • Eine durchgebrannte Sicherung gegen eine neue dass ein Stromkreis berührungssicher ist. Es ist eine Sicherung vom gleichen Typ austauschen, um den Spannungsmessung notwendig, um zu wissen, ob Schutz vor Lichtbögen aufrechtzuerhalten.
-
Seite 7: Kontaktinformationen Für Fluke
Digital Multimeter Unsichere Spannung Symbol Beschreibung Symbol Beschreibung Batterie (Batterie schwach, wenn eingeblendet) Benutzerdokumentation beachten. Ã Entspricht den relevanten südkoreanischen Zertifiziert durch TÜV SÜD Product Service. EMV-Normen Entspricht den relevanten australischen EMV-Normen Messkategorie II gilt für Prüf- und Messkreise, die direkt mit der Verwendungsstelle (Netzsteckdosen und CAT II Ähnliches) der Niederspannungs-Netzstrominstallation verbunden sind. -
Seite 8: Batteriesparmodus (Ruhemodus)
Model 77 Series IV Bedienungshandbuch Batteriesparmodus (automatische Abschaltung) Drehschalterpositionen Das Messgerät wechselt in den „Ruhemodus“ und schaltet die Schalter Messfunktion Anzeige ab, wenn 20 Minuten lang keine Funktion geändert bzw. position keine Taste gedrückt wird. Um den Ruhemodus zu deaktivieren, Wechselspannung von 0,001 bis 1000 V. -
Seite 9: Anzeige
Digital Multimeter Anzeige Anzeige Symbol Bedeutung Gleichstrom (DC), Wechselstrom DC, AC (AC). Schwache Batterie. Batterie ersetzen. 610000mV Alle möglichen Bereiche. Analoganzeige. Balkenanzeige Automatische Bereichswahl: Das Auto Range Messgerät wählt den Bereich mit der optimalen Auflösung aus. Manual Range Manuelle Bereichswahl: Der Bediener wählt den Bereich aus. -
Seite 10: Min-Max-Avg-Aufzeichnung
Model 77 Series IV Bedienungshandbuch MIN-MAX-AVG-Aufzeichnung AutoHOLD-Modus Im MIN-MAX-AVG-Aufzeichnungsmodus werden die niedrigsten XW Warnung und die höchsten Eingangswerte aufgezeichnet und der laufende Um Stromschlag zu vermeiden, den AutoHOLD-Modus Mittelwert aller Messwerte berechnet. Wenn ein neuer Höchst- nicht verwenden, um zu bestimmen, ob ein Stromkreis oder Niedrigstwert erkannt wird, piepst das Messgerät. -
Seite 11: Manuelle Und Automatische Bereichswahl
Digital Multimeter Manuelle und automatische Bereichswahl Manuelle und automatische Bereichswahl Einschaltoptionen Das Messgerät verfügt über manuelle und automatische Um eine Einschaltoption zu aktivieren, die angegebene Taste Bereichswahl. beim Einschalten des Messgeräts gedrückt halten. • Im Modus „Automatische Bereichswahl“ wählt das Messgerät Einschaltoptionen werden deaktiviert, wenn das Messgerät den Bereich mit der besten Auflösung aus. -
Seite 12: Grundlegende Messfunktionen
Model 77 Series IV Bedienungshandbuch Grundlegende Messfunktionen Messen von Widerstand Die Abbildungen auf den folgenden Seiten zeigen, wie grundlegende Messfunktionen durchgeführt werden. Beim Anklemmen der Prüfleitungen an den Stromkreis oder das Gerät den gemeinsamen Prüfleiter (COM) vor der spannungs- führenden Leitung anschließen. Beim Abklemmen der... -
Seite 13: Prüfen Der Kontinuität
Digital Multimeter Grundlegende Messfunktionen Prüfen der Kontinuität Prüfen von Dioden HOLD MIN MAX RANGE HOLD MIN MAX RANGE AIK06F.EPS EOP07F.EPS... -
Seite 14: Messen Von Wechselstromstärke Und Gleichstromstärke
Model 77 Series IV Bedienungshandbuch Messen von Wechselstromstärke oder Gleichstromstärke Messen von Frequenz XW Warnung XW Warnung Zur Vermeidung von Verletzungen und Beschädigung Zur Vermeidung von Stromschlag die Balkenanzeige für des Messgeräts folgende Vorschriften einhalten: Frequenzen > 1 kHz ignorieren. Beträgt die Frequenz des gemessenen Signals >... -
Seite 15: Verwendung Der Balkenanzeige
Digital Multimeter Verwendung der Balkenanzeige Verwendung der Balkenanzeige Reinigung Die Balkenanzeige funktioniert ähnlich wie die Nadel eines Das Gehäuse mit einem feuchten Lappen und mildem analogen Messgeräts. Die Balkenanzeige hat auf der rechten Reinigungsmittel abwischen. Keine Scheuer- oder Lösungsmittel Seite einen Überlastanzeiger (►) und auf der linken Seite einen verwenden. -
Seite 16: Ersetzen Der Batterien Und Sicherungen
Model 77 Series IV Bedienungshandbuch Ersetzen der Batterien und Sicherungen XW Warnung Zur Vermeidung von Stromschlag, Verletzungen oder Beschädigung des Messgeräts folgende Vorschriften einhalten: • AUSSCHLIESSLICH Sicherungen verwenden, die die spezifizierten Nennwerte erfüllen (Stromstärke, Unterbrechung, Spannung, Auslösegeschwindigkeit). Vor Öffnen des Gehäuses die Messleitungen trennen. -
Seite 17: Allgemeine Technische Daten
Digital Multimeter Allgemeine technische Daten Allgemeine technische Daten Genauigkeit ist spezifiziert für die Dauer von einem Jahr ab Kalibrierung bei Betriebstemperaturen von 18 °C bis 28 °C mit relativer Feuchtigkeit von 0 % bis 90 %. Die Genauigkeitsspezifikationen werden wie folgt angegeben: ±([ % des Messwerts ] + [ Zählimpulse ]) Maximale Spannung zwischen beliebigem Anschluss und Schutzleiter ............ - Seite 18 Model 77 Series IV Bedienungshandbuch Batterielebensdauer ............400 Std typisch (Alkali) Abmessungen (H x B x L) ..........4,3 cm x 9 cm x 18,5 cm Gewicht ................420 g Elektromagnetische Verträglichkeit (EMV) International ..............IEC 61326-1: Tragbare elektromagnetische Umgebung: IEC 61326-2-2.
- Seite 19 Digital Multimeter Allgemeine technische Daten Funktion Bereich Auflösung Genauigkeit ± ( [ % des Messwerts ] + [ Zählimpulse ] ) 0,001 V V Wechselspannung 6,000 V 0,01 V (arithmetischer 60,00 V 2,0 % + 2 0,1 V (45 Hz bis 1 kHz) Mittelwert) 600,0 V 1000 V...
- Seite 20 Model 77 Series IV Bedienungshandbuch Funktion Bereich Auflösung Genauigkeit ± ( [ % des Messwerts ] + [ Zählimpulse ] ) A Gleichstrom 60;00 mA 0,01 mA 400,0 mA 0,1 mA 1,5 % + 2 6,000 A 0,001 A 10,00 A...
-
Seite 21: Funktion
Digital Multimeter Allgemeine technische Daten Eingangsimpedanz Gleichtaktunterdrückungsverhältnis Funktion Überlastschutz Gegentaktunterdrückung (nominal) (1 kΩ unausgeglichen) V Wechselspannung 1.000 V > 10 MΩ < 100 pF > 60 dB bei Gleichspannung, 50 Hz oder 60 Hz V Gleichspannung 1.000 V > 10 MΩ < 100 pF >... - Seite 22 Model 77 Series IV Bedienungshandbuch...
