Wartung
SICHERHEITSHINWEISE
Bevor mit Wartungsarbeiten an der Pistole begonnen wird, alle
Warnhinweise auf der vorderen Umschlagseite dieser Anleitung
lesen und den Druck entlasten.
Reinigung/Austausch des Filters (5)
1.Den Druck entlasten. Die Abzugssperre (2)
verriegeln.
2.
Den Materialschlauch von Pistole und Drehgelenk (8) lösen.
3.
Die Abzugssperre (19) vom Düsenschutzhalter (10) lösen.
4.
Den Griff (7) von der Pistole (1) losschrauben.
5.
Den Filter (5) durch die Oberseite des Griffs (7) entfernen.
6.
Den Filter (5) reinigen. Starke Fremdkörperansammlungen mit
einer weichen Bürste lösen und beseitigen.
7.
Den sauberen Filter (5) in den Griff (7) setzen.
8.
Den Griff (7) wieder an der Pistole (1) anbringen und sicher
festziehen.
9.
Die Abzugssperre (19) wieder am Düsenschutzhalter (10)
anbringen.
Reparatur
Benötigtes Werkzeug:
• Einstellbarer 8-Zoll-Schlüssel
• 1/4-Zoll-Steckschlüssel

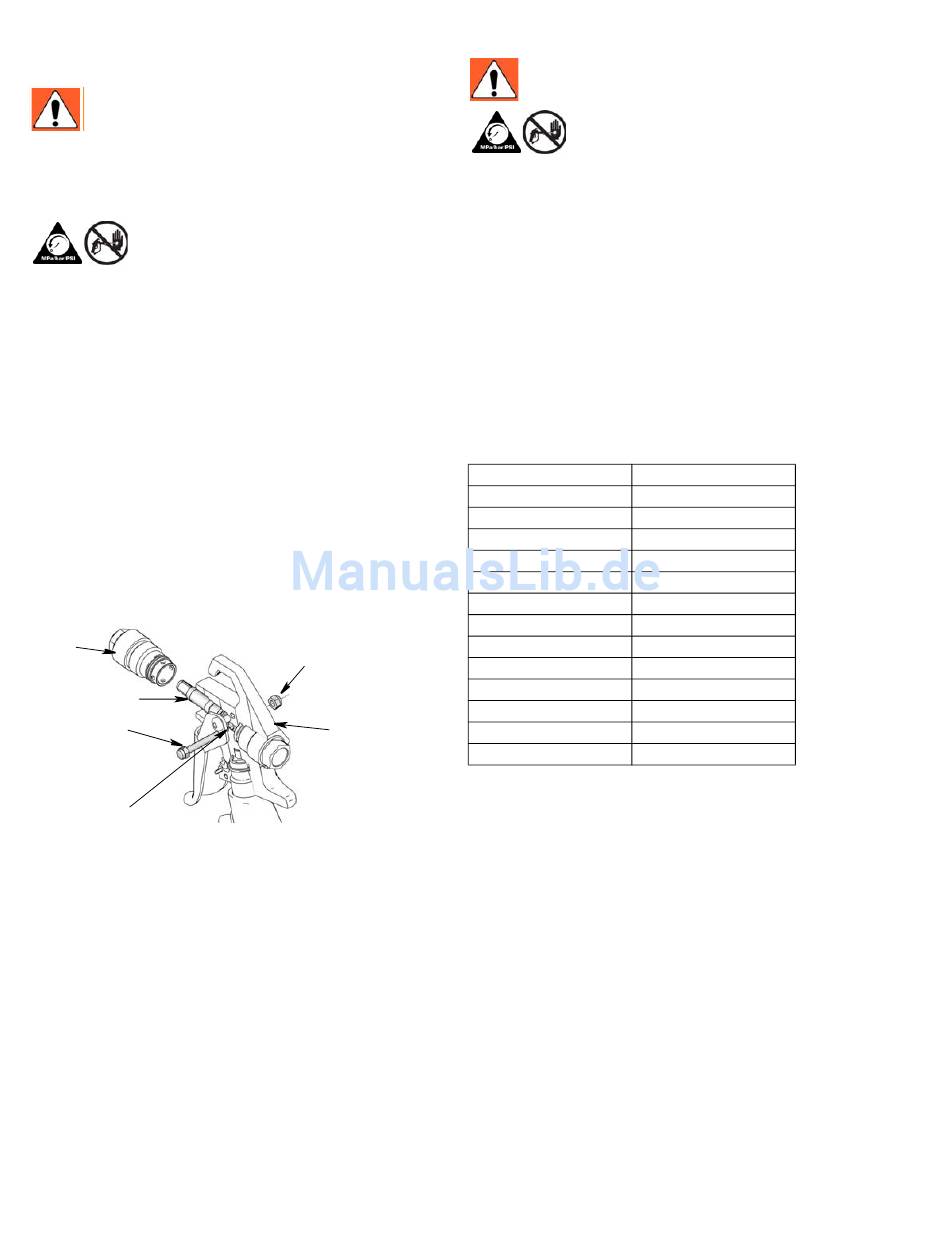

Austausch der Nadel
15a
15b
16
a
Technische Daten
Zulässiger Betriebsüberdruck
Größe der Düsenöffnung
Gewicht (mit Düse und Düsenschutz)
Einlass
Maximale Materialtemperatur
Benetzte Teile
Lärmpegel*
Schallpegel
Lärmdruckpegel
*Gemessen in 1 m Abstand beim Spritzen von Material auf Wasserbasis mit relativer Dichte von 1,36 durch eine Düse 517 bei 207 bar (20,7 MPa)
entsprechend ISO 3744
For complete warranty information contact your local Graco distributor, call Graco customer service:
All written and visual data contained in this document reflects the latest product information available at the time of publication.
Übersetzung der Originalbetriebsanleitung. This manual contains German. MM
GRACO INC. AND SUBSIDIARIES • P.O. BOX 1441 • MINNEAPOLIS MN 55440-1441 • USA
Copyright 2007, Graco Inc. All Graco manufacturing locations are registered to ISO 9001.
17
1
ti8510b
248 bar, 24,8 MPa
3,18 mm
630 g
1/4-NPSM-Drehgelenk
49°C
Edelstahl, Polyurethan, Nylon, Aluminium, Hartmetall, lösungsmittelbeständiges Elastomer, Messing
87 dBa
78 dBa
1-800-690-2894 or visit our website: www.graco.com.
Graco reserves the right to make changes at any time without notice.
Patentinformationen finden Sie unter www.graco.com/patents.
Graco Headquarters: Minneapolis
International Offices: Belgium, China, Japan, Korea
www.graco.com
Revised November 2014
SICHERHEITSHINWEISE
1.Den Druck entlasten. Die Abzugssperre (2)
verriegeln.
2.
Düse (26) und Düsenschutz (25) von der Pistole (1) abnehmen.
3.
Den Materialschlauch von Pistole und Drehgelenk (8) lösen.
4.
Mutter (17) und Abzugsstift (16) entfernen.
5.
Den Diffusor (15a) vorne von der Pistole (1) losschrauben.
6.
Den Nadelsatz (15b) vorne durch die Pistole (1) herausnehmen.
7.
Interne Pistolenkanäle mit einer weichen Bürste reinigen.
8.
Die O-Ringe der neuen Nadel mit einem silikonfreien Fett
einfetten.
9.
Den neuen Nadelsatz (15b) vorne durch die Pistole (1) einführen.
Dabei darauf achten, dass die flachen Seiten (a) des
Nadelsatzes zu den Seiten des Pistolengehäuses zeigen.
10. Den Diffusor (15a) anbringen und mit 35,25-43,38 Nm
festziehen.
11. Stift (16) und Mutter (17) wieder anbringen.
Übersetzte Betriebsanleitungen
Spanisch - 312098
Estnisch - 312277
Französisch - 312099
Lettisch - 312278
Niederländisch - 312265
Litauisch - 312279
Deutsch - 312266
Polnisch - 312280
Italienisch - 312267
Ungarisch - 312281
Türkisch - 312268
Tschechisch - 312282
Griechisch - 312269
Slowakisch - 312283
Kroatisch - 312270
Slowenisch - 312284
Portugiesisch - 312271
Rumänisch - 312285
Dänisch - 312272
Bulgarisch - 312286
Finnisch - 312273
Chinesisch - 312287
Schwedisch - 312274
Japanisch - 312288
Norwegisch - 312275
Koreanisch - 312289
Russisch - 312276
Übersetzte Anleitungen können von einer Graco-Vertretung
oder über www.graco.com angefordert werden.
