4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Verbinden Sie den Anschluss des
Typs B mit dem USB-Upstream-Port auf der hinteren rechten Seite des Monitors und den Anschluss des Typs A mit dem
Downstream-Port am Computer (Abbildung C.1a). Wenn Sie das Kabel eines USB-Geräts verwenden, müssen Sie es in
den Downstream-Anschluss des Monitors einstecken.
HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern, Beschädigungen von Komponenten des LCD-Moduls
und einer Verkürzung der Lebensdauer des Moduls führen.
HINWEIS: Verwenden Sie ein Audiokabel ohne integrierten Widerstand. Die Verwendung eines Audiokabels mit integriertem
Widerstand verringert die Lautstärke.
HINWEIS: Eine Einstellung des Lautstärkereglers und des Equalizers auf andere als von der Mittelstellung vorgegebene
Einstellungen kann die Ausgangsspannung am Ohr-/Kopfhörerausgang und damit auch den Schalldruckpegel erhöhen.
30° Neigung
Höchste
Fußposition
HDMI 1 (HDCP 2.2) HDMI 1 (HDCP 2.2)
HDMI 2 (HDCP 1.4) HDMI 2 (HDCP 1.4)
Netzkabel

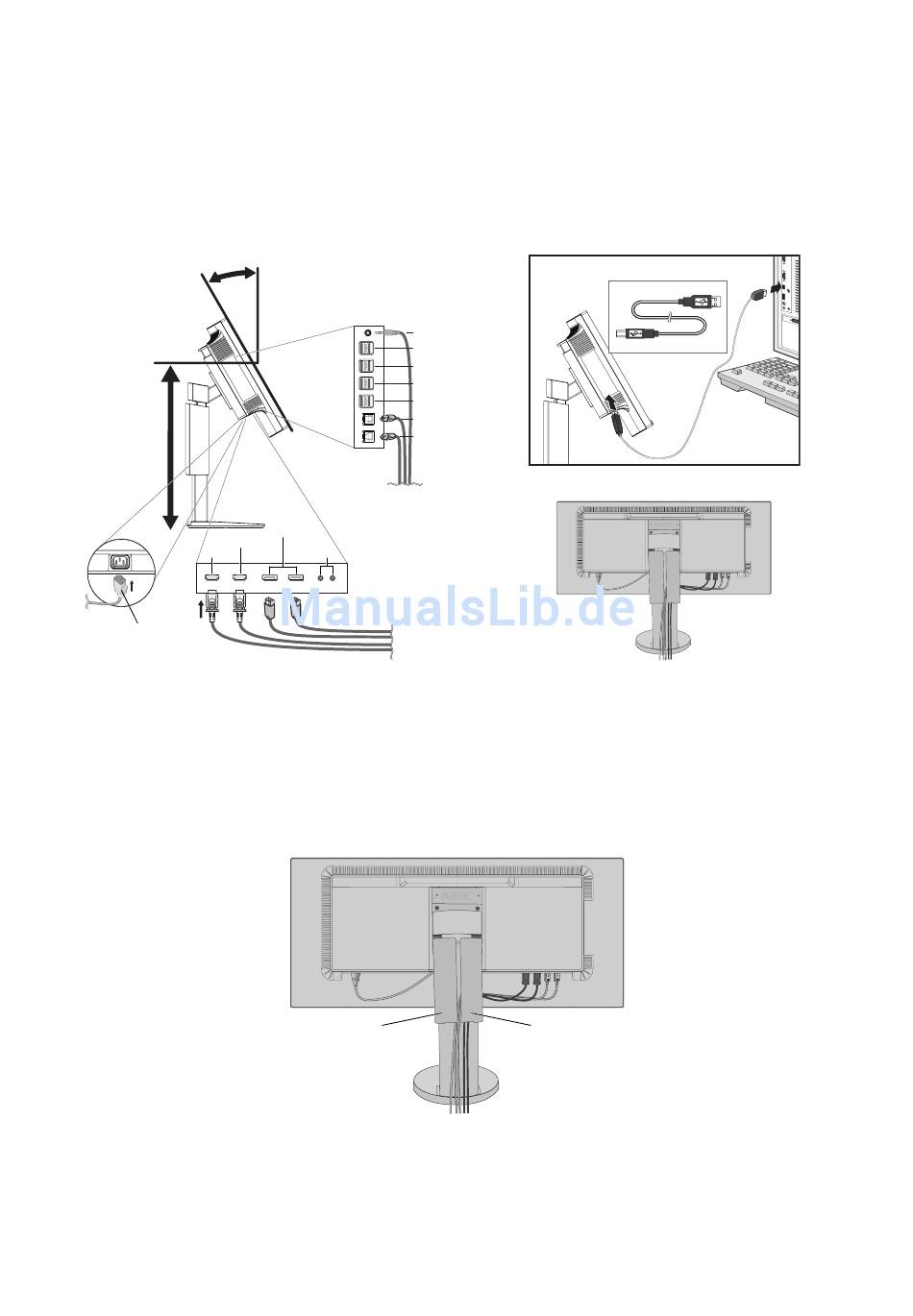

Abbildung C.1
* 1 : Siehe Seite 10.
* 2 : Siehe Seite 12.
5. Legen Sie die Kabel in die Kabelführung im Fuß, um ein Verdrehen der Kabel zu vermeiden.
Führen Sie die Kabel sicher und gleichmäßig in die Halterungen ein (Abbildung C.2 und Abbildung C.3).
HINWEIS: Die Kabelabdeckung kann nicht entfernt werden.
6. Nachdem Sie die Kabel installiert haben, vergewissern Sie sich, dass Sie den Bildschirm weiterhin anheben und absenken
können.
7. Stecken Sie ein Ende des Netzkabels auf der Rückseite des Monitors und das andere Ende in die Steckdose ein.
HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitshinweis in dieser
Bedienungsanleitung.
Kopfhörer
USB 3.0-Downstream
USB 3.0-Downstream
USB 3.0-Downstream
USB 3.0-Downstream
USB 3.0-Upstream 1 USB 3.0-Upstream 1
USB 3.0-Upstream USB 3.0-Upstream 2 2
2
DisplayPort IN/OUT* DisplayPort
1
ControlSync IN/OUT* ControlSync IN/OUT*
Netzkabel
HDMI-Kabel
Abbildung C.3
Deutsch-6
Typ A
Typ B
Typ B
Abbildung C.1a
Abbildung C.2
DisplayPort-Kabel
ControlSync-Kabel
Typ A
