Inhaltszusammenfassung für NEC MultiSync E221N

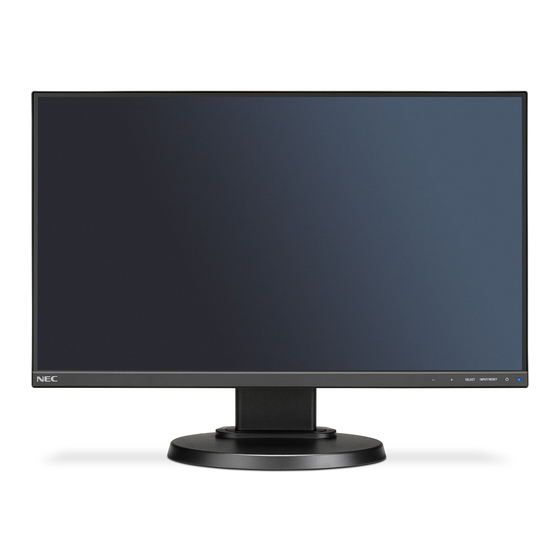

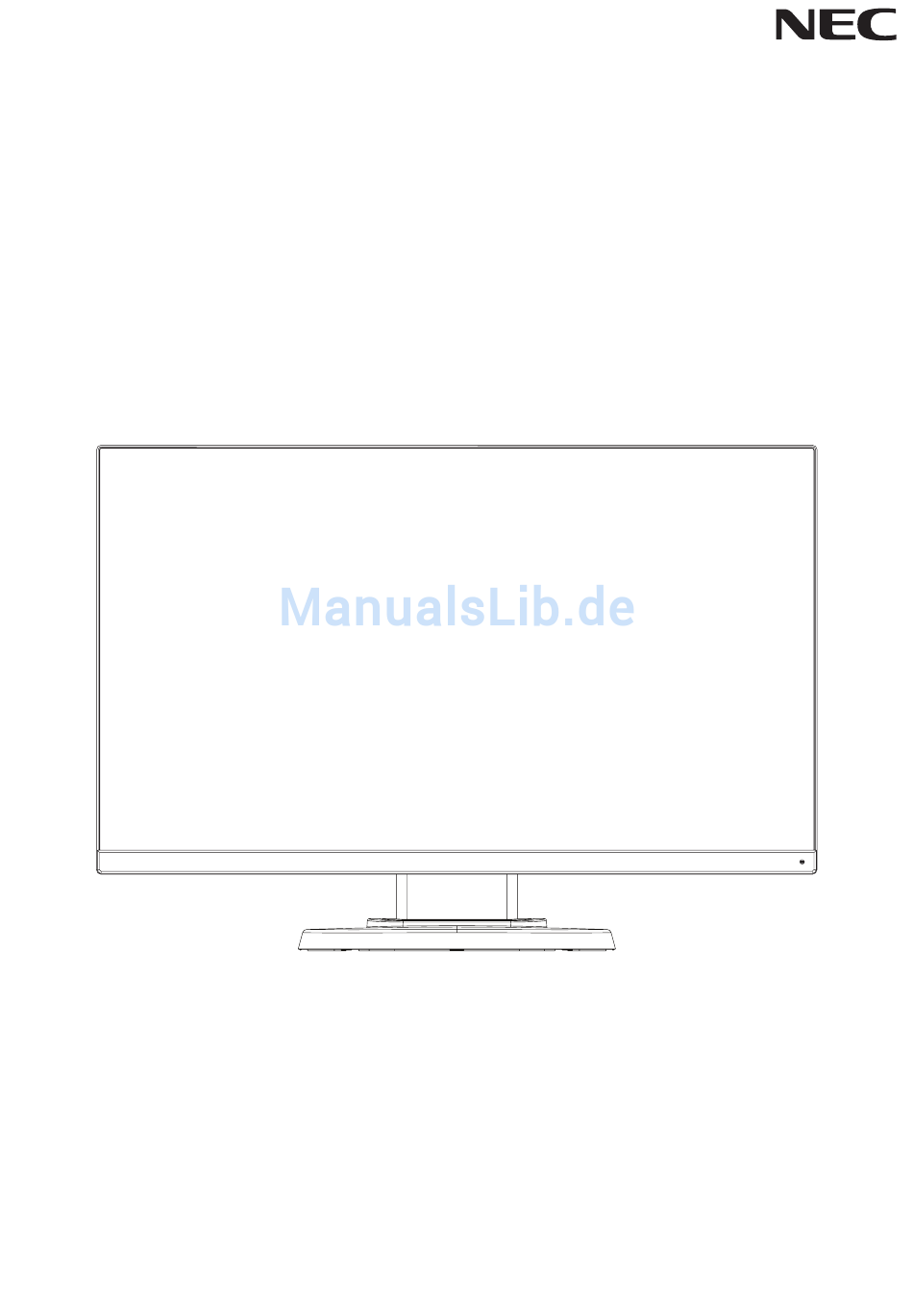

- Seite 1 Desktop-Monitor MultiSync E221N MultiSync E241N Bedienungsanleitung Die Modellbezeichnung befi ndet sich auf dem Schild auf der Monitorrückseite.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Warnung, Vorsicht ........................Deutsch-1 Registrierungsinformationen ......................Deutsch-2 Einsatzempfehlungen ........................Deutsch-4 Sicherheitsvorkehrungen und Pfl ege ...................Deutsch-4 Ergonomie ..........................Deutsch-5 Reinigen des LCD-Bildschirms ....................Deutsch-5 Reinigen des Gehäuses .......................Deutsch-5 Inhalt der Verpackung ........................Deutsch-6 Kurzanleitung ..........................Deutsch-6 Bedienelemente ...........................Deutsch-12 Technische Daten - E221N ......................Deutsch-16 Technische Daten - E241N ......................Deutsch-17 Merkmale und Funktionen ......................Deutsch-18 Fehlerbehebung ...........................Deutsch-19 Informationen des Herstellers zu Recycling und Energieverbrauch ..........Deutsch-20... - Seite 3 WARNUNG SETZEN SIE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUS, DA ES ANDERNFALLS ZU FEUER ODER STROMSCHLÄGEN KOMMEN KANN. VERWENDEN SIE DEN NETZSTECKER DIESES GERÄTS KEINESFALLS MIT EINEM VERLÄNGERUNGSKABEL ODER EINER STECKDOSENLEISTE, WENN DIE STECKERSTIFTE NICHT VOLLSTÄNDIG EINGEFÜHRT WERDEN KÖNNEN. ÖFFNEN SIE DAS GEHÄUSE NICHT, DA SICH IM INNEREN KOMPONENTEN BEFINDEN, DIE UNTER HOCHSPANNUNG STEHEN.
-
Seite 4: Registrierungsinformationen
Registrierungsinformationen FCC-Hinweis Verwenden Sie die angebrachten bzw. angegebenen Kabel mit diesem Monitor, um Störungen des Rundfunk- bzw. Fernsehempfangs zu vermeiden. Das Netzkabel muss in den USA zugelassen sein und den gültigen Sicherheitsbestimmungen entsprechen und folgende Bedingungen erfüllen. Netzkabel Ungeschirmt, 3 Adern Stecker Verwenden Sie das mitgelieferte abgeschirmte Videosignalkabel. -
Seite 5: Konformitätserklärung
Website unter http://www.nec-display.com/global/about/legal_regulation/TCO_mn/index.htm Windows ist eine eingetragene Marke der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. ErgoDesign ist eine eingetragene Marke von NEC Display Solutions Ltd. in Österreich, Benelux, Dänemark, Frankreich, Deutschland, Italien, Norwegen, Spanien, Schweden und Großbritannien. -
Seite 6: Einsatzempfehlungen
Stunde lang ein Standbild angezeigt und bleibt ein „Geisterbild“ sichtbar, sollte der Monitor mindestens eine Stunde lang ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfi ehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. -
Seite 7: Ergonomie
DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Optimale Bildschirmleistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befi... -
Seite 8: Inhalt Der Verpackung
Inhalt der Verpackung Den Inhalt entnehmen Sie bitte der separaten Aufl istung des Verpackungsinhalts. Kurzanleitung So befestigen Sie den Standfuß am Fuß des LCD-Monitors: 1. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfl äche (Abbildung 1). HINWEIS: Legen Sie den Monitor vorsichtig mit dem Display nach unten ab, um die Bedienelemente auf der Vorderseite nicht zu beschädigen. - Seite 9 3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem Winkel von 20 Grad und heben Sie ihn in die höchste Position. 4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). 20° Neigung Kopfhörer Höchste Fußposition DisplayPort...
-
Seite 10: Heben Und Senken Des Bildschirms
8. Schalten Sie den Computer ein. Schalten Sie anschließend den Monitor ein, indem Sie die Netztaste auf der Frontblende berühren (Abbildung E.1). 9. Die berührungslose Einstellungsautomatik nimmt beim ersten Setup die optimalen Einstellungen für den Monitor vor. Weitere Anpassungen werden mit den folgenden OSD-Steuerungen vorgenommen: •... -
Seite 11: Neigen Und Schwenken
Bildschirmdrehung Entfernen Sie das Netzkabel, sowie alle anderen Kabel, heben Sie dann den Bildschirm in die höchste Position und neigen Sie ihn. Dies verhindert, dass der Bildschirm gegen den Tisch stößt und dass Finger eingeklemmt werden. Fassen Sie den Monitor auf beiden Seiten an und heben Sie ihn in die höchste Position (Abbildung RL.1). Um den Monitor zu drehen, fassen Sie ihn mit beiden Händen an den Seiten und drehen ihn aus dem Quer- in das Hochformat (Abbildung R.1). -
Seite 12: Entfernen Des Monitorfußes Für Die Montage
Entfernen des Monitorfußes für die Montage So bereiten Sie den Monitor für eine alternative Montage vor: 1. Ziehen Sie alle Kabel ab. 2. Fassen Sie den Monitor auf beiden Seiten an und heben Sie ihn in die höchste Position. 3. Legen Sie den Monitor mit der Vorderseite nach unten auf eine glatte Oberfl äche (Abbildung S.1). HINWEIS: Legen Sie den Monitor vorsichtig mit dem Display nach unten ab. -
Seite 13: Montage Des Tragarms
Montage des Tragarms Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. 1. Entfernen Sie den Fuß entsprechend den Anleitungen im Abschnitt „Entfernen des Monitorfußes für die Montage“. 2. Verwenden Sie die vier vom Monitorfuß entfernten oder die angegebenen Schrauben, um den Tragarm am Monitor zu befestigen (Abbildung F.1). -
Seite 14: Bedienelemente
Bedienelemente Funktionen der OSD-Steuerungen (On-Screen-Display) 1. Basisfunktionen der Touch-Tasten auf der Vorderseite des Monitors – SELECT INPUT/RESET OSD-Menü Nicht auf dem Bildschirm Tastenkombination für Tastenkombination für Zeigt das OSD an. Dient zur Auswahl des angezeigt Helligkeit. Lautstärkeeinstellung. Eingangssignals. Auf dem Bildschirm angezeigt Symbolauswahl Verschiebung nach links. - Seite 15 LAUTSTÄRKE Regelt die Lautstärke der Lautsprecher oder Kopfhörer. Um die Lautsprecher stummzuschalten, wählen Sie das Audiosymbol aus, und berühren Sie die Taste INPUT/RESET. HELLIGKEIT Passt die Bild- und Hintergrundhelligkeit des Bildschirms an. Um in den ECO MODE zu wechseln, berühren Sie die Taste INPUT/RESET. ECO MODE AUS: Stellt die Helligkeit auf den variablen Bereich von 0 % bis 100 % ein.
- Seite 16 WERKSEINSTELLUNG Mit der Option „Werkseinstellungen“ können Sie alle OSD-Einstellungen außer STUMM, CO2-REDUZIERUNG, CO2-VERBRAUCH und SIGNAL INFORMATION auf die werksseitig voreingestellten Werte zurücksetzen. Einzelne Einstellungen können durch Markieren der betreffenden Steuerung und anschließendem Berühren der Taste INPUT/RESET zurückgesetzt werden. EXIT Mit EXIT verlassen Sie das OSD-Menü/Untermenü. TOOL AUSDEHNUNG Dient zum Auswählen des Zoom-Modus.
- Seite 17 OSD-WERKZEUG SPRACHE Die OSD-Steuerungsmenüs sind in neun Sprachen verfügbar. OSD ANZEIGEDAUER Das OSD-Steuerungsmenü wird angezeigt, solange es verwendet wird. Im Untermenü OSD ANZEIGEDAUER können Sie festlegen, nach welchem Zeitraum das OSD-Steuerungsmenü ausgeblendet wird, wenn der Benutzer keine Taste drückt. Die Voreinstellungen reichen von 10 bis 120 Sekunden in Schritten zu je 5 Sekunden. OSD ABSCHALTUNG Mit dieser Steuerung werden alle Funktionen der OSD-Steuerung bis auf LAUTSTÄRKE, HELLIGKEIT und KONTRAST gesperrt.
-
Seite 18: Technische Daten - E221N
60 Hz bis 75 Hz 1400 x 1050* bei 60 Hz bis 75 Hz 1440 x 900* bei 60 Hz NEC DISPLAY SOLUTIONS empfi ehlt bestimmte 1920 x 1080 bei 60 Hz.......... Aufl ösungen für optimale Leistung. Nutzbare Querformat: Horiz.: 476,06 mm/18,7 Zoll Bildschirmfl... -
Seite 19: Technische Daten - E241N
60 Hz bis 75 Hz 1400 x 1050* bei 60 Hz bis 75 Hz 1440 x 900* bei 60 Hz NEC DISPLAY SOLUTIONS empfi ehlt bestimmte 1920 x 1080 bei 60 Hz.......... Aufl ösungen für optimale Leistung. Nutzbare Querformat: Horiz.: 527,04 mm/20,7 Zoll Bildschirmfl... -
Seite 20: Merkmale Und Funktionen
Hinweis: Die CO2-Ausstoßwerte für die Fertigung und den Betrieb werden mit Hilfe eines speziellen Algorithmus berechnet, den NEC eigens für seine Monitore entwickelt hat. Die Werte sind zum Zeitpunkt der Drucklegung korrekt. NEC behält sich das Recht vor, geänderte CO2-Ausstoßwerte zu veröffentlichen. -
Seite 21: Fehlerbehebung
Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfi ehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. -
Seite 22: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpfl ichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Defi...
