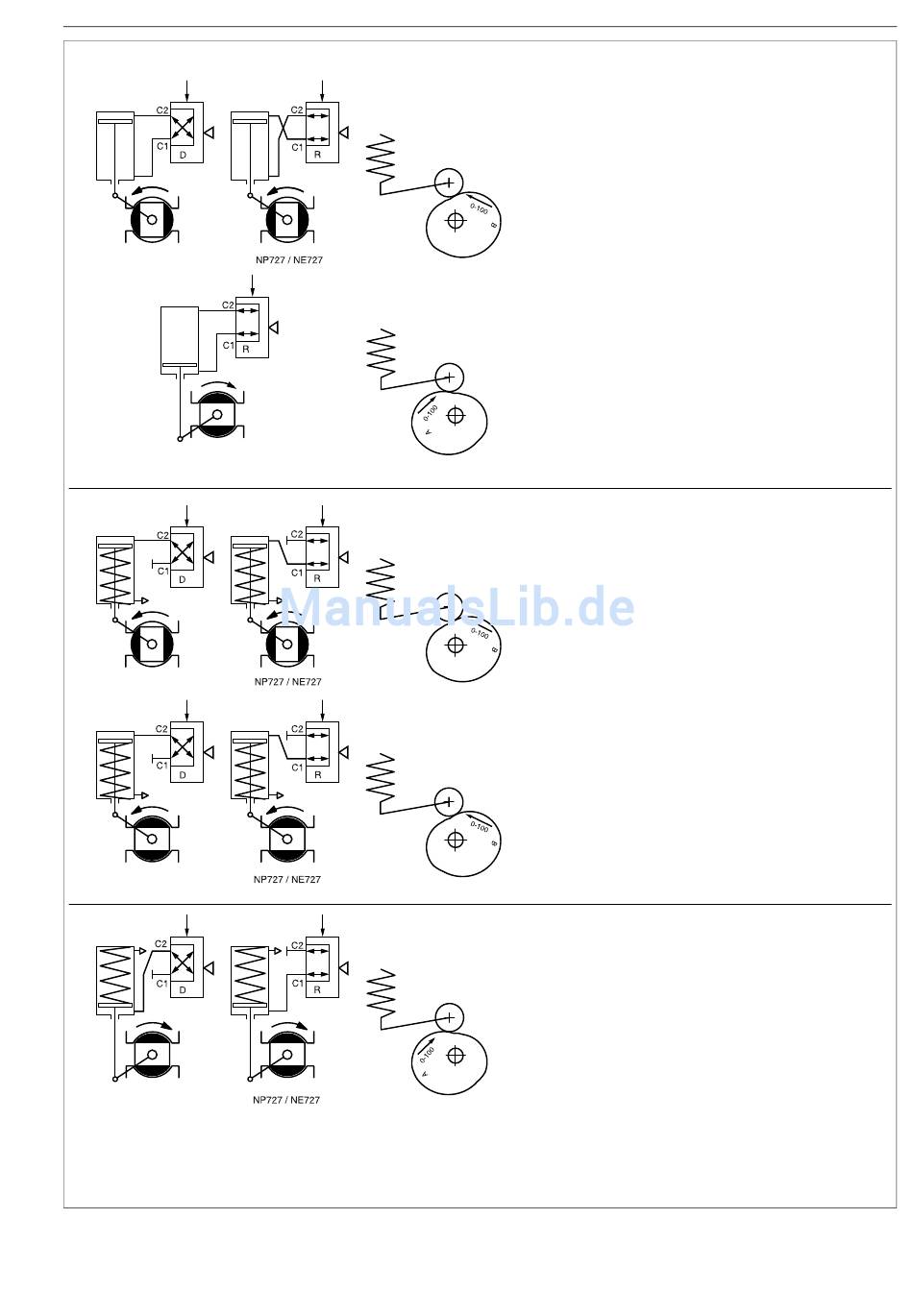

Bild. 5 Wirkungsweise des Stellungsreglers
ANMERKUNG: Im Stellungsregler NE727 kann die Umkehrplatte nur in Stellung R verwendet werden
DOPPELT-WIRKEND
1. Steigendes Eingangssignal öffnet Armatur.
Kurvenscheibensegmente:
B/0-100, A/0-50, A/50-100
2. Steigendes Eingangssignal schließt Arma-
tur.
Kurvenscheibensegmente:
A/0-100, B/0-50, B/50-100
ANMERKUNG:
Verrohrung für ST Antriebe umgekehrt
EINFACH-WIRKEND (FEDER SCHLIESSEND)
3. Steigendes Eingangssignal öffnet Armatur.
Armatur mit Feder schließend.
Kurvenscheibensegmente:
B/0-100, A/0-50, A/50-100
4. Steigendes Eingangssignal schließt Armatur.
Armatur mit Feder öffnend.
Kurvenscheibensegmente:
B/0-100, A/0-50, A/50-100
WARNUNG:
Eine Armatur kann ausnahmsweise auch gegen
den Uhrzeigersinn schließen. Nicht geeignet für
Stellgeräte der Baureihen Q, R, T5, F und L.
ANMERKUNG:
Verrohrung für ST Antriebe umkehren. Feder
und Kolben entgegen der gezeigten Position.
EINFACH-WIRKEND
(FEDER ÖFFNEND)
5. Steigendes Eingangssignal schließt Armatur.
Armatur mit Feder öffnend.
Kurvenscheibensegmente:
A/0-100, B/0-50, B/50-100
ANMERKUNG:
Verrohrung für ST Antriebe umkehren. Feder
und Kolben entgegen der gezeigten Position.
