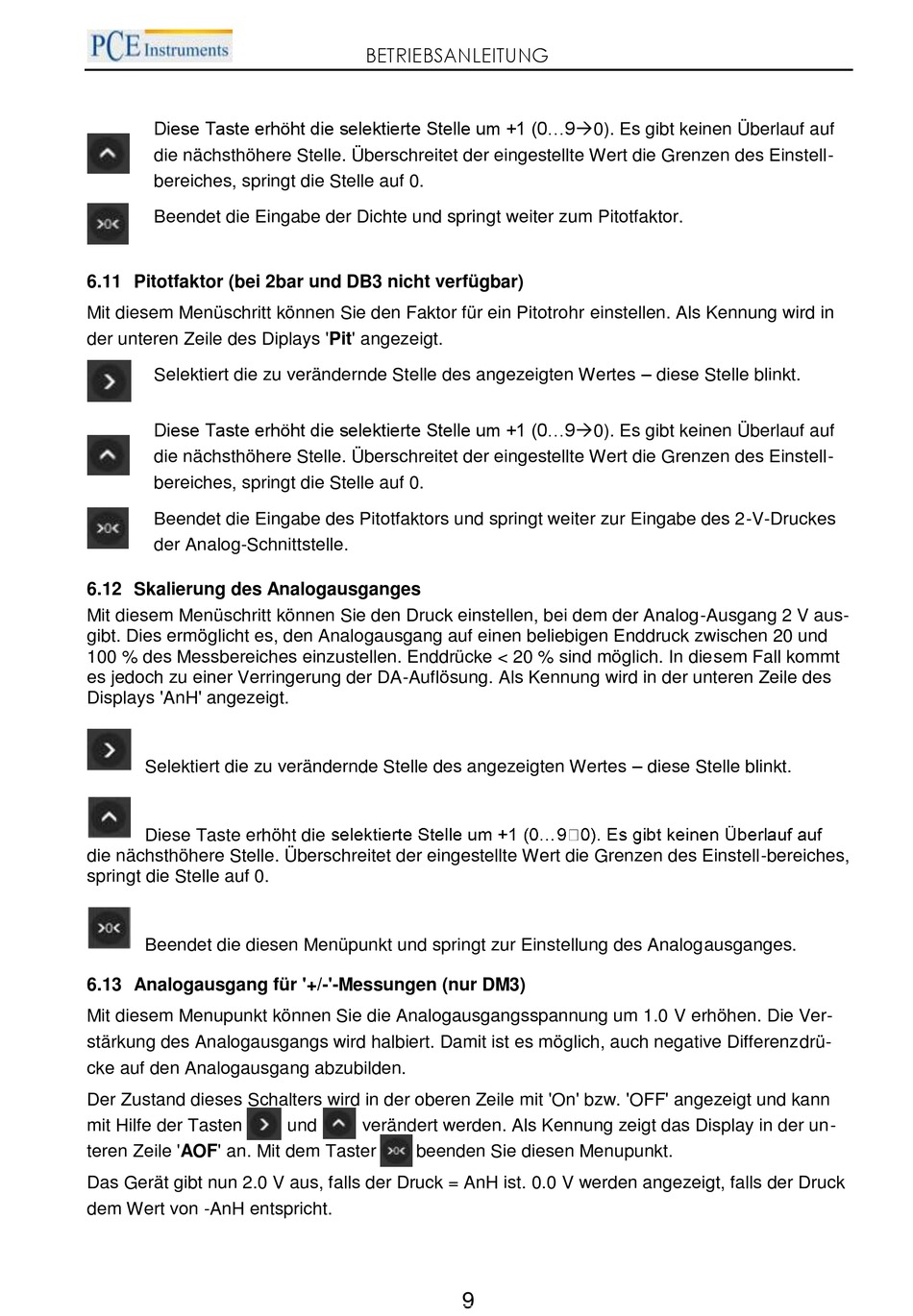

Diese Taste erhöht die selektierte Stelle um +1 (0...90). Es gibt keinen Überlauf auf
die nächsthöhere Stelle. Überschreitet der eingestellte Wert die Grenzen des Einstell-
bereiches, springt die Stelle auf 0.
Beendet die Eingabe der Dichte und springt weiter zum Pitotfaktor.
6.11 Pitotfaktor (bei 2bar und DB3 nicht verfügbar)
Mit diesem Menüschritt können Sie den Faktor für ein Pitotrohr einstellen. Als Kennung wird in
der unteren Zeile des Diplays 'Pit' angezeigt.
Selektiert die zu verändernde Stelle des angezeigten Wertes – diese Stelle blinkt.
Diese Taste erhöht die selektierte Stelle um +1 (0...90). Es gibt keinen Überlauf auf
die nächsthöhere Stelle. Überschreitet der eingestellte Wert die Grenzen des Einstell-
bereiches, springt die Stelle auf 0.
Beendet die Eingabe des Pitotfaktors und springt weiter zur Eingabe des 2-V-Druckes
der Analog-Schnittstelle.

6.12 Skalierung des Analogausganges

Mit diesem Menüschritt können Sie den Druck einstellen, bei dem der Analog-Ausgang 2 V aus-
gibt. Dies ermöglicht es, den Analogausgang auf einen beliebigen Enddruck zwischen 20 und
100 % des Messbereiches einzustellen. Enddrücke < 20 % sind möglich. In diesem Fall kommt
es jedoch zu einer Verringerung der DA-Auflösung. Als Kennung wird in der unteren Zeile des
Displays 'AnH' angezeigt.
Selektiert die zu verändernde Stelle des angezeigten Wertes – diese Stelle blinkt.
Diese Taste erhöht die
die nächsthöhere Stelle. Überschreitet der eingestellte Wert die Grenzen des Einstell-bereiches,
springt die Stelle auf 0.
Beendet die diesen Menüpunkt und springt zur Einstellung des Analogausganges.
6.13 Analogausgang für '+/-'-Messungen (nur DM3)
Mit diesem Menupunkt können Sie die Analogausgangsspannung um 1.0 V erhöhen. Die Ver-
stärkung des Analogausgangs wird halbiert. Damit ist es möglich, auch negative Differenzdrü-
cke auf den Analogausgang abzubilden.
Der Zustand dieses Schalters wird in der oberen Zeile mit 'On' bzw. 'OFF' angezeigt und kann
mit Hilfe der Tasten
teren Zeile 'AOF' an. Mit dem Taster
Das Gerät gibt nun 2.0 V aus, falls der Druck = AnH ist. 0.0 V werden angezeigt, falls der Druck
dem Wert von -AnH entspricht.
BETRIEBSANLEITUNG
und verändert werden. Als Kennung zeigt das Display in der un-
beenden Sie diesen Menupunkt.
