- Seite 1 Betriebsanleitung Prüfgerät Typ: PGW Typ: PGW-10-Set Copyright 2015 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten. Lindenstraße 20 74363 Güglingen Telefon +49 7135-102-0 Service +49 7135-102-211 Telefax +49 7135-102-147 info@afriso.com Version: 10.2015.0 www.afriso.com ID: 900.000.0469...
- Seite 2 Über diese Betriebsanleitung Über diese Betriebsanleitung Diese Betriebsanleitung beschreibt das Prüfgerät „PGW“ (im folgenden auch „Produkt“). Diese Betriebsanleitung ist Teil des Produkts. • Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung vollständig gelesen und verstanden haben. • Stellen Sie sicher, dass die Betriebsanleitung für alle Arbeiten an und mit dem Produkt jederzeit verfügbar ist.
-
Seite 3: Informationen Zur Sicherheit
Informationen zur Sicherheit Informationen zur Sicherheit Warnhinweise und Gefahrenklassen In dieser Betriebsanleitung finden Sie Warnhinweise, die auf potenzielle Gefahren und Risiken aufmerksam machen. Zusätzlich zu den Anweisungen in dieser Betriebsanleitung müssen Sie alle am Einsatzort des Produktes geltenden Bestimmungen, Normen und Sicherheitsvorschriften beachten. Stellen Sie vor Verwendung des Produktes sicher, dass Ihnen alle Bestim- mungen, Normen und Sicherheitsvorschriften bekannt sind und dass sie befolgt werden. - Seite 4 Informationen zur Sicherheit Bestimmungsgemäße Verwendung Dieses Produkt eignet sich ausschließlich zur Druckprüfung an Wasserlei- tungen, Behältern und Reifen. Eine andere Verwendung ist nicht bestimmungsgemäß und verursacht Gefahren. Stellen Sie vor Verwendung des Produkts sicher, dass das Produkt für die von Ihnen vorgesehene Verwendung geeignet ist. Berücksichtigen Sie dabei mindestens folgendes: •...
- Seite 5 Informationen zur Sicherheit Vorhersehbare Fehlanwendung Das Produkt darf insbesondere in folgenden Fällen und für folgende Zwecke nicht angewendet werden: • In Verbindung mit Produkten, die direkt oder indirekt menschlichen, gesundheits- oder lebenssichernden Zwecken dienen, oder durch deren Betrieb Gefahren für Mensch, Tier oder Sachwerte entstehen können. Qualifikation des Personals Arbeiten an und mit diesem Produkt dürfen nur von Personen vorgenommen werden, die den Inhalt dieser Betriebsanleitung und alle zum Produkt gehö-...
-
Seite 6: Transport Und Lagerung
Transport und Lagerung Transport und Lagerung Das Produkt kann durch unsachgemäßen Transport und Lagerung beschä- digt werden. HINWEIS BESCHÄDIGUNG DES PRODUKTS • Stellen Sie sicher, dass während des Transports und der Lagerung des Pro- dukts die spezifizierten Umgebungsbedingungen eingehalten werden. •... -
Seite 7: Produktbeschreibung

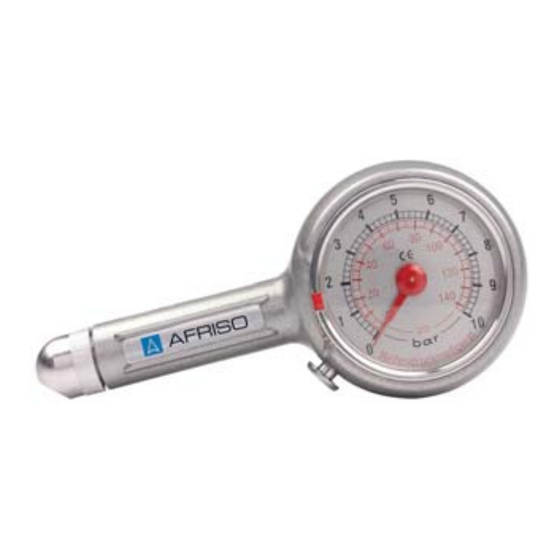

A. Ventildeckel B. Gehäuse mit roter Markie- rung C. Druckknopf Funktion Stabiles, sehr genaues Druckmessgerät im Aluminiumgehäuse mit 0-Punkt- Korrekturring. In Verbindung mit Adaptern aus dem „PGW-10-Set“ auch zur Wasserdruck- prüfung geeignet. Technische Daten Parameter Wert Allgemeine Daten Gehäuse Aluminium... -
Seite 8: Betrieb
Betrieb Betrieb Druck messen 1. Nehmen Sie den Ventilde- ckel (A) ab. 2. Setzen Sie bei Bedarf einen Adapter (gerade, 45° oder 90°) auf. 3. Drücken Sie das Prüfgerät an die Ventilöffnung. 4. Drücken Sie auf den Druckknopf (B). 5. Nehmen Sie das Prüfge- rät von der Ventilöffnung - Lesen Sie den gemesse- nen Druck vom Prüfgerät... - Seite 9 Betrieb Wasserdruck messen 1. Nehmen Sie den Ventilde- ckel (A) ab. 2. Setzen Sie bei Bedarf einen Adapter (Kombian- schluss für Schlauchhahn Zoll, Perlator M 24 x 1 oder Wasseranschluss M 22 x 1) auf. 3. Schrauben Sie das Prüf- gerät auf die Armatur (Ventil) auf.
- Seite 10 Betrieb Nullpunkt korrigieren 1. Drehen Sie das Gehäuse an der roten Markierung, um den Nullpunkt einzu- stellen. Reset durchführen 1. Drücken Sie nach der Messung den Druckknopf (A). - Der Zeiger springt auf Null zurück.
-
Seite 11: Wartung
Entsorgen Sie das Produkt nach den geltenden Bestimmungen, Normen und Sicherheitsvorschriften. Rücksendung Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbin- dung setzen. Gewährleistung Informationen zur Gewährleistung finden Sie in unseren Allgemeinen Geschäftsbedingungen im Internet unter www.afriso.com oder in Ihrem Kauf- vertrag. -
Seite 12: Ersatzteile Und Zubehör
Ersatzteile und Zubehör Ersatzteile und Zubehör Produkt Artikelbezeichnung Art.-Nr. Abbildung Prüfgerät „PGW“ 39618 Prüfset „PGW-10-Set“ 39617 Prüfset „PGWA-Set“ 39619...
