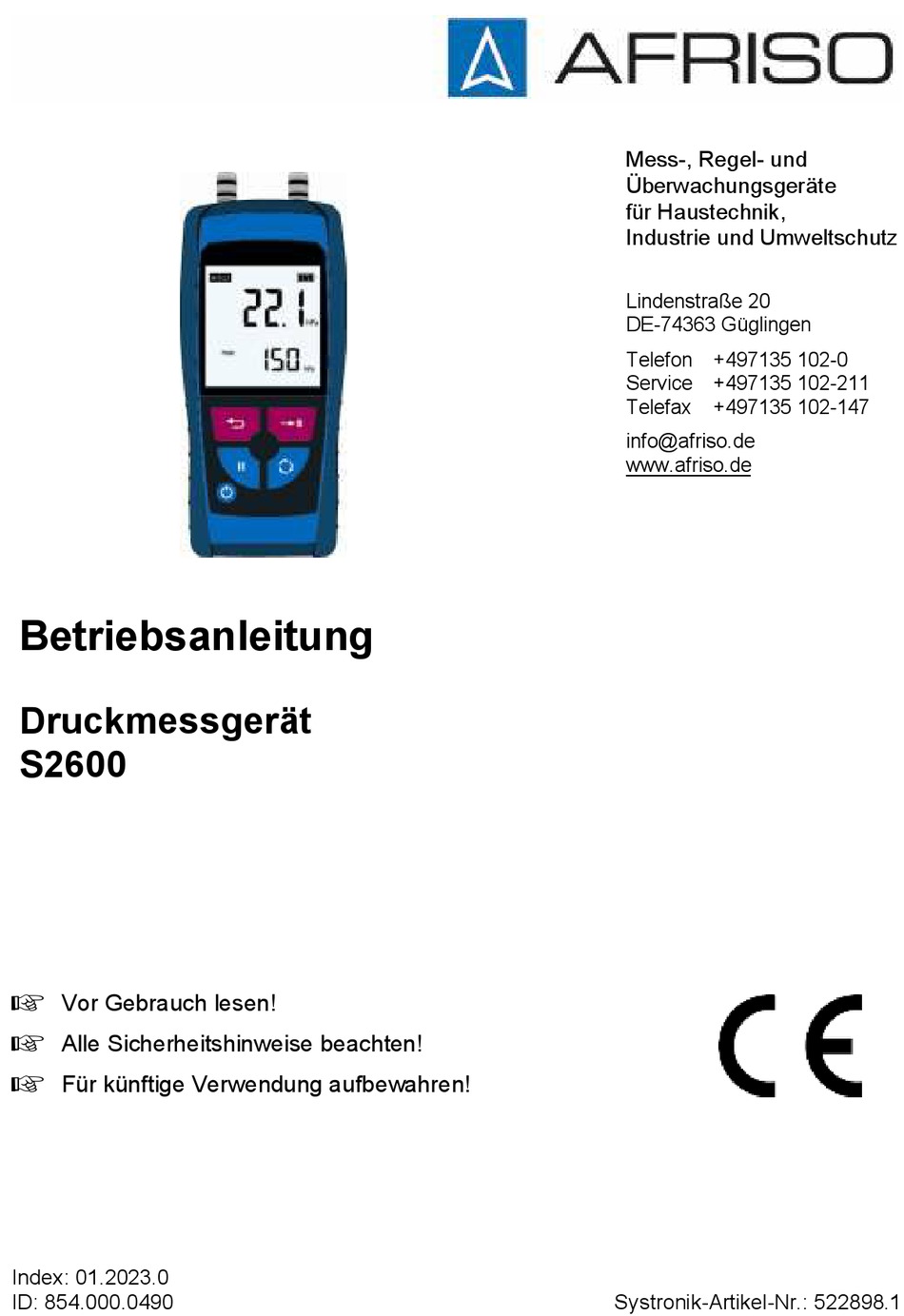

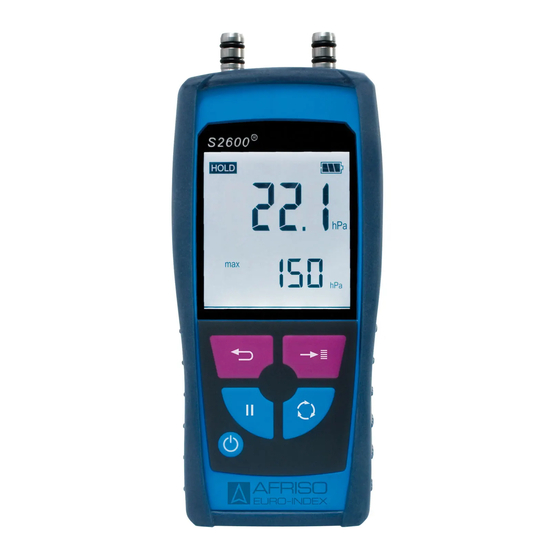

Betriebsanleitung
Druckmessgerät
S2600
Vor Gebrauch lesen!
Alle Sicherheitshinweise beachten!
Für künftige Verwendung aufbewahren!
Index: 01.2023.0
ID: 854.000.0490
Mess-, Regel- und
Überwachungsgeräte
für Haustechnik,
Industrie und Umweltschutz
Lindenstraße 20
DE-74363 Güglingen
Telefon +497135 102-0
Service +497135 102-211
Telefax
+497135 102-147
info@afriso.de
www.afriso.de
Systronik-Artikel-Nr.: 522898.1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AFRISO S2600
Inhaltszusammenfassung für AFRISO S2600
- Seite 1 Industrie und Umweltschutz Lindenstraße 20 DE-74363 Güglingen Telefon +497135 102-0 Service +497135 102-211 Telefax +497135 102-147 info@afriso.de www.afriso.de Betriebsanleitung Druckmessgerät S2600 Vor Gebrauch lesen! Alle Sicherheitshinweise beachten! Für künftige Verwendung aufbewahren! Index: 01.2023.0 ID: 854.000.0490 Systronik-Artikel-Nr.: 522898.1...
-
Seite 2: Inhaltsverzeichnis
Messbetrieb ....................9 Display-Beleuchtung ................11 Gerät ausschalten .................. 11 Wartung ......................12 Wartungsintervalle .................. 12 Störungen ......................12 Außerbetriebnahme und Entsorgung ..............12 10 Ersatzteile und Zubehör..................12 11 Gewährleistung ....................13 12 Rücksendung ....................13 13 Adressen ......................13 S2600... -
Seite 3: Zu Dieser Betriebsanleitung
Bei Nichtbeachtung kann leichte oder mittlere Kör- perverletzung oder Sachschaden folgen. Erklärung der Symbole und Auszeichnungen Symbol Bedeutung Voraussetzung zu einer Handlung Handlung mit einem Schritt Handlung mit mehreren Schritten Resultat einer Handlung • Aufzählung Text Anzeige auf Display Hervorhebung Hervorhebung S2600... -
Seite 4: Sicherheit
Sicherheit 2 Sicherheit Bestimmungsgemäße Verwendung Das Druckmessgerät S2600 eignet sich ausschließlich zur Messung von Unter-, Über-, Differenz- und relativen Druck gasförmiger Me- dien in nicht explosionsgefährdeten Bereichen. Führen Sie bei der Verwendung des Messgeräts alle Arbeiten aus- schließlich unter den in der Betriebsanleitung spezifizierten Bedin- gungen, innerhalb der spezifizierten technischen Daten und in Über-... -
Seite 5: Veränderungen Am Produkt
3 Produktbeschreibung Lieferumfang Im Lieferumfang sind enthalten: Messgerät (inkl. Batterien) und Schutzhülle mit Magnet Eigenschaften und Funktionen 1 Min-/Max-Taste 2 Hold-Taste 3 Ein-/Aus-Taste 4 Schutzhülle 5 Programmaus- wahl-Taste 6 Menütaste (Einhei- tenwahl) 7 Display 8 Anschlüsse Bild 1: Frontansicht S2600... -
Seite 6: Technische Daten
2 x 1,5V Alkalin (AA, IEC, LR6) Elektrische Sicherheit Schutzart IP 40 EN 60529 Elektromagnetische Verträglichkeit (EMV) Störaussendung DIN EN 55022 (VDE 0878-22) Störfestigkeit DIN EN 61000-4-3 (VDE 0847-4-3) DIN EN 61000-4-2 (VDE 0847-4-2) Zulassungen, Prüfungen und Konformitäten • EMV-Richtlinie (2014/30EU) • RoHS-Richtlinie (2011/65/EU) S2600... -
Seite 7: Transport Und Lagerung
5 Transport und Lagerung VORSICHT UNSACHGEMÄßE HANDHABUNG Gerät nicht werfen oder fallen lassen. Gerät gegen Stöße geschützt lagern. Gerät nur in trockener und sauberer Arbeitsumgebung lagern. Gerät nur innerhalb des zulässigen Temperaturbereichs la- gern. BESCHÄDIGUNG DES GERÄTS. S2600... -
Seite 8: Betrieb
4. Schalten Sie das Gerät an: Ein-/Ausschalt-Taste für ca. 1 Sekunde drücken. 5. Segmenttest Alle vorhandenen Display-Segmente werden für ca. 2 Sekunden angezeigt. 6. Messbereich und Firmware-Version Diese Darstellung gibt Auskunft über den Messbereich (z.B. 123) des Gerätes, sowie über die Version der Firmware (z.B. V1.0.12). S2600... -
Seite 9: Messbetrieb
Die Betriebsart „ZERO“ (Nullpunkt-Justage) und „UNIT“ (Einheiten-Wahl) sind bei allen Geräteausführungen vorhanden. Die Betriebsart „AUTO“ (Auto-Range) ist in Abhängigkeit der Messberei- che verfügbar. Messbetrieb „ZERO“ In der Betriebsart „ZERO“ kann jederzeit und beliebig oft der Null- punkt eingestellt werden. Menütaste drücken. S2600... - Seite 10 In der Betriebsart „AUTO“ (Auto-Range) wird die bestmögliche Dar- stellung des Messwertes automatisch voreingestellt. Dabei wird bei zunehmender Messgröße die Auflösung angepasst bzw. reduziert. Darüber hinaus kann über die Menütaste die gewünschte Messwert- darstellung manuell voreingestellt werden, so dass beispielsweise irrelevante Stellen hinter dem Komma ausgeblendet werden. S2600...
-
Seite 11: Display-Beleuchtung
Ein erneutes Drücken derselben Taste gibt den Messwert wieder frei. Display-Beleuchtung Die Display-Beleuchtung kann mit der Ein-/Ausschalt-Taste ein- oder ausgeschaltet werden. Dabei genügt ein kurzes Drücken der Taste. Gerät ausschalten Die Ein-/Ausschalt-Taste für ca. 2 Sekunden gedrückt halten. S2600... -
Seite 12: Wartung
Dieses Gerät besteht aus Werkstoffen, die von Recyclinghöfen wie- derverwertet werden können. Sollten Sie keine Möglichkeiten haben, das Altgerät fachgerecht zu entsorgen, so sprechen Sie mit uns über Möglichkeiten der Entsor- gung bzw. Rücknahme. 10 Ersatzteile und Zubehör Artikel Art.-Nr. Anschlussgarnitur für S2600 500237 S2600... -
Seite 13: Gewährleistung
Gewährleistung 11 Gewährleistung Informationen zur Gewährleistung finden Sie in unseren Allgemeinen Geschäftsbedingungen im Internet unter www.afriso.com oder in Ih- rem Kaufvertrag. 12 Rücksendung Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbindung setzen (service@afriso.de). 13 Adressen Die Adressen unserer Niederlassungen weltweit finden Sie im Inter- net unter www.afriso.de.
