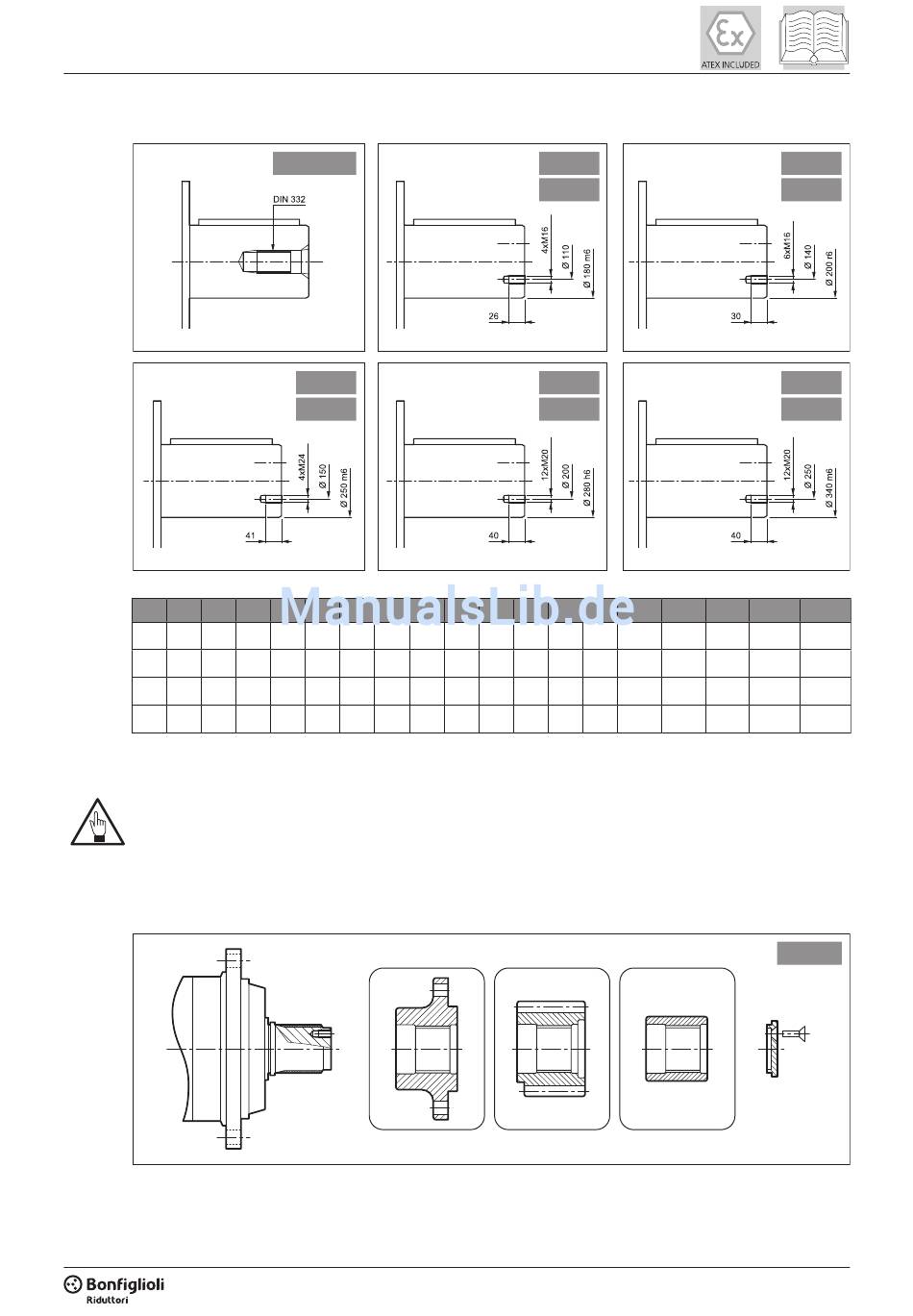

Installation Von Zubehörteilen An Den Nutwellen - BONFIGLIOLI 300 L1 Installations-, Betriebs- Und Wartungsanleitung

Wellenende: Gewinde
300...315
HC-PC
300 301 303 304 305 306 307 309 310 311 313 314 315
MC M12 M12 M20 M20 M20 M20 M20 —
HC M16 M16 M20 M20 M20 M20 M20 M24 M24 M24 M24 M24 M24 4xM16 6xM16 4xM24 12xM20 12xM20
PC M12 M16 M20 M20 M20 M20 M20 M24 M24 M24 M24 M24 M24 4xM16 6xM16 4xM24 12xM20 12xM20
VK — — M20 M20 M20 M24 M24 M24 M24 M24 M30 M30 M30
Installation von Zubehörteilen an den Nutwellen
Für die Montage äußerer Teile keine Hämmer oder andere Werkzeuge einsetzen, damit die
Wellen und die Halterungen des Getriebes nicht beschädigt werden. Wie im Folgenden
beschrieben vorgehen:
Beim Befestigen immer die mit dem Getriebe mitgelieferte Halterung benützen.
318
—
316
HC-PC
319
HC-PC
316
— — — — —
—
317
HC-PC
321
HC-PC
317 318 319 321
— — — —
— — — —
MZ-HZ
