Inhaltszusammenfassung für WAGNER FineCoat 0277 035

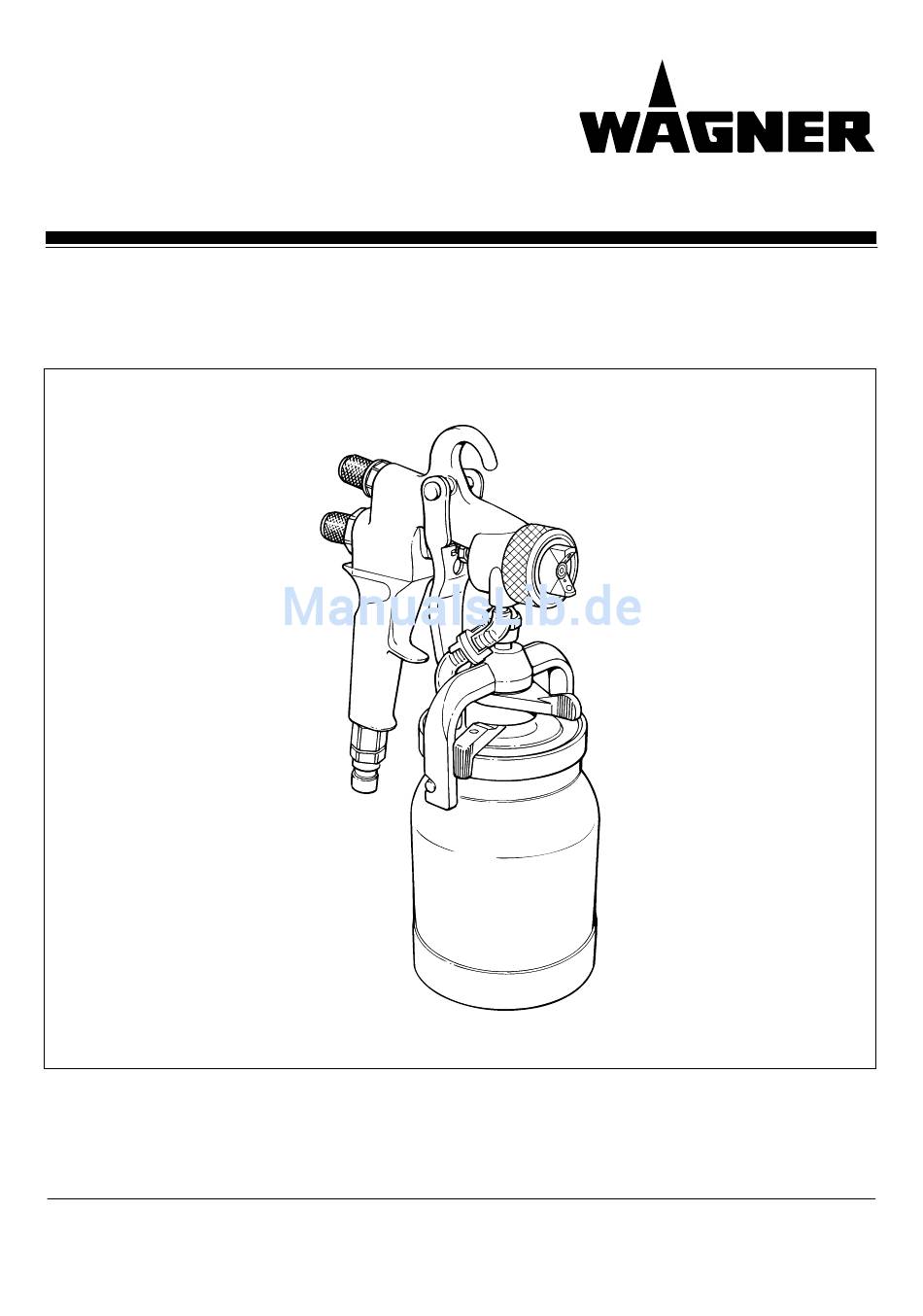

- Seite 1 Betriebsanleitung FineCoat Farbspritzpistole 0261 895 Ausgabe 02 / 2003 / D...
-
Seite 2: Inhaltsverzeichnis
Arbeitsunterbrechung ......................Außerbetriebnahme und Reinigung ..................Düsenwechsel ..........................Zubehör- und Ersatzteile Farbspritzpistole ................Spritzdüsen-Sets ......................... Spritzdüsen-Set-Tabelle......................Ventilplatten-Set .......................... Service-Set..........................Behebung von Störungen ......................Ersatzteilliste FineCoat-Farbspritzpistole ..................Ersatzteilbild FineCoat-Farbspritzpistole..................WAGNER-Servicenetz ........................ Wichtiger Hinweis zur Produkthaftung ..................CE Konformitätserklärung ......................Garantieerklärung ........................ -
Seite 3: Sicherheitsvorschriften Für Das Finecoat-Spritzen
Funktionsbeschreibung Sicherheitsvorschriften In der Farbspritzpistole wird ein Teil der Zerstäuberluft für das FineCoat-Spritzen zur Druckbeaufschlagung des Farbbehälters verwendet. Durch diesen Druck wird der Beschichtungsstoff über das Steigrohr zur Düse gefördert und dort mit der restli- chen Zerstäuberluft zerstäubt. Die sicherheitstechnischen Anforderungen sind geregelt in: Europäische Norm „Spritz- und Sprühgeräte für Beschichtungsstoffe –... -
Seite 4: Vorbereitung Des Beschichtungsstoffs
Vorbereitung des Beschichtungsstoffs Einstellung der FineCoat- Farbspritzpistole Beschichtungsstoff-Verarbeitungshinweise des Herstellers auf dem Farbgebinde oder auf dem technischen Merkblatt Auswahl Spritzbilder (Abb. 2) beachten ! A = senkrechter Flachstrahl für horizontale Flächen B = waagrechter Flachstrahl für vertikale Flächen Sauberkeit des Beschichtungsstoffs: C = Rundstrahl für Ecken und Kanten sowie schwer Für das einwandfreie Funktionieren des Feinsprüh- zugängliche Stellen. -
Seite 5: Einstellung Der Spritzstrahlbreite
Einstellung der Spritzstrahlbreite (Abb. 4) Einstellung der Luftmenge (Abb. 6) Die korrekte Einstellung der Luftmenge ist entscheidend Regulierring für die Zerstäubung und Farbnebelbildung. nach rechts drehen = breiter Spritzstrahl nach links drehen = schmälerer Spritzstrahl Hinweis: Der Regulierring dient nicht zur Fixierung der Luftkappe! Maximum Minimum... -
Seite 6: Spritztechnik
Spritztechnik Arbeitsunterbrechung • Material-Regulierknopf bis zum Anschlag nach rechts Halten Sie die Farbspritzpistole senkrecht und in gleich- drehen (Abb. 11). mäßigem Abstand von etwa 3 – 20 cm zum Spritzobjekt. Die Farbspritzpistole ist dadurch gegen unbeabsichtig- Bewegen Sie die Spritzpistole gleichmäßig entweder te Betätigung gesichert. -
Seite 7: Düsenwechsel
9. Gerät ausschalten. 10. Farbbehälter und Farbspritzpistole außen mit einem in Lösemittel bzw. Wasser getränkten Tuch reinigen. Hinweis: Die FineCoat Farbspritzpistole nicht längere Zeit in Lösemittel einlegen! Die Funktionsfähigkeit der Dichtungen und Luftrohre am Rückschlagventil kann durch Aufquellen eingeschränkt werden. 11. -
Seite 8: Zubehör Und Ersatzteile Farbspritzpistole
Zubehör und Ersatzteile Farbspritzpistole Spritzdüsen-Sets : Das Spritzdüsen-Set besteht aus Luftkappe, Düse und Nadel (Abb. 17). Luft- kappe Düse Nadel Spritzdüsen-Set-Tabelle Markie- Set (kpl.) rung Best.-Nr. Düsengröße 0276 254 Ø 0,8 mm 0276 227 Ø 1,3 mm 0276 228 Ø 1,8 mm (Standard) 0276 229 Ø... -
Seite 9: Behebung Von Störungen
Behebung von Störungen Problem Ursache Behebung Kein Beschichtungsstoff-Austritt Düse verstopft Düse reinigen an der Düse Rückschlagventil (34), siehe Seite 9, Rückschlagventil aufschrauben verstopft und Ventilplatte reinigen oder austauschen. Bei Montage Pfeilrichtung beachten. Farbbehälterdichtung beschädigt Austauschen Filter (48) verstopft Reinigen oder austauschen Farbbehälter leer Füllen Regulierring (31) zu weit offen... -
Seite 10: Ersatzteilliste Finecoat-Farbspritzpistole
Ersatzteilliste Fine Coat-Farbspritzpistole Pos. Bestell-Nr. Benennung Pos. Bestell-Nr. Benennung 0277 035 Fine Coat-Farbspritzpistole 0277 503 Nippel 0277 502 Material-Regulierknopf 0277 505 Nippel 0295 575 Druckfeder 0275 579 * Nadeldichtung 0276 228 Spritzdüsen-Set Nr. 4 (bestehend aus 0277 198 Abzugsbügel Luftkappe, Düse und Nadel) 0277 514 Achse 0277 510... -
Seite 11: Ersatzteilbild Finecoat-Farbspritzpistole
Ersatzteilbild FineCoat-Farbspritzpistole FC 11 / 02... -
Seite 12: Wagner-Servicenetz
Telefax 0 34 22 98 / 14 108-40 Telefax 0 62 03 / 1 66 60 Mobil 0171 / 7265239 www.wagner-group.com Europa-Servicenetz J. Wagner GmbH Wagner Spraytech Wagner Spraytech (UK) Ltd. Oberflächentechnik Scandinavia A/S Unit 3 Haslemere Way Lohnergasse 1 Kornmarksvej 26 Tramway Industrial Estate 1210 Wien 2605 Brøndby... -
Seite 13: Wichtiger Hinweis Zur Produkthaftung
Gebrauch des gesamten Gerätes untersagt werden. Die Garantie wird in der Form geleistet, daß nach unse- rer Entscheidung das Gerät oder Einzelteile hiervon aus- Mit Original WAGNER Zubehör und Ersatzteilen haben getauscht oder repariert werden. Die hierfür erforderli- Sie die Gewähr, dass alle Sicherheitsvorschriften erfüllt chen Aufwendungen, insbesondere Transport-, Wege-, sind. - Seite 14 Notizen...
- Seite 15 Notizen...
