AG-14

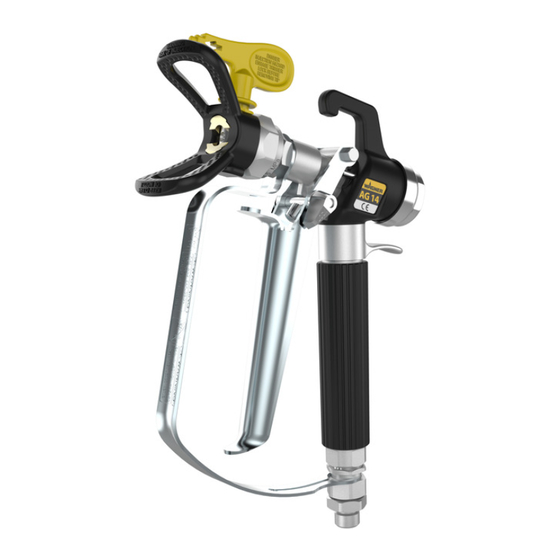

High-Capacity Spray Gun
Betriebsanleitung • Owner's Manual
Manuel d'utilisateur • Manuale dell'utente
Manual de usuario • Gebruikshandleiding
Ejermanual • Användarmanual
Manual de instruções
Model Numbers:
G-THD, 1/4, Swivel - One Hole Diffuser ................................0502081
G-THD, 1/4, Swivel ........................................................................0502119
F-THD, 1/4 Swivel – One Hole Diffuser .................................0502166
G-THD, 1/4, Swivel w/ - 521 ......................................................0502167
F-THD, 1/4, Swivel w/ - 521 .......................................................0502168
Deutsch................................................................................ p. 2
English ............................................................................... p. 10
Français ............................................................................. p. 18
Italiano .............................................................................. p. 26
Español .............................................................................. p. 34
Nederlands ........................................................................ b. 42
Dansk ..................................................................................s. 50
Svenska ..............................................................................s. 58
Português .......................................................................... p. 66
•
Form No. 0502114H
0714
D
GB
F
I
E
NL DK
S
P
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WAGNER AG-14
Inhaltszusammenfassung für WAGNER AG-14
- Seite 1 AG-14 High-Capacity Spray Gun Betriebsanleitung • Owner’s Manual Manuel d’utilisateur • Manuale dell’utente Manual de usuario • Gebruikshandleiding Ejermanual • Användarmanual Manual de instruções Model Numbers: G-THD, 1/4, Swivel - One Hole Diffuser ........0502081 G-THD, 1/4, Swivel ................0502119 F-THD, 1/4 Swivel – One Hole Diffuser .........0502166 G-THD, 1/4, Swivel w/ - 521 ............0502167 F-THD, 1/4, Swivel w/ - 521 ............0502168...
-
Seite 2: Sicherheitshinweise
Lacken, Lösungsmitteln und Reinigungsmitteln beachten, wenn das Gerät vorbereitet, benutzt und gereinigt wird. Schutzkleidung, Arbeitshandschuhe, Augenschutz und in bestimmten Fällen eine besondere Hautschutzcreme verwenden. • Die Warnhinweise und Anweisungen des Herstellers von Farbe bzw. Lack und Lösungsmittel beachten. AG-14... -
Seite 3: Technische Daten
Maske Technische Daten Maximaler Betriebsdruck 27 MPa (3900 PSI) Gewinde für den Farbzulauf M16 x 1.5 (NPSM 1/4”) Diffusergewinde 7/8 - 14 UN-2A 11/16 - 16 UN-2A Werkstoffe der Teile, die Kontakt mit dem Hochwertiger Edelstahl, Urethan, Polyethylen, Nylon, Hartmetall Beschichtungs-material haben Betriebs- 5ºC bis 40ºC (40ºF bis 104ºF) temperaturbereich AG-14... -
Seite 4: Betrieb
Niemals den Düsenschutz Betriebsanleitung) abschneiden! Wenn die Spritz- 3. Spritzdruck am Spritzgerät so einstellen, pistole nicht verwendet wird, dass der Farbstrahl beim Austritt an der den Abzug stets verriegeln. Vor Düse komplett zerstäubt wird. Immer Wartungsarbeiten am Gerät die den geringst möglichen Spritzdruck Betriebsanleitung durcharbeiten verwenden, mit dem noch ein gutes und alle Warnhinweise beachten. Spritzbild erreicht wird. AG-14... -
Seite 5: Düse Wechseln
Die erste Ziffer multipliziert mit 2 entspricht der Größe des Sprühbildes in einem Abstand von 12” (30,5 cm) von der Arbeitsfläche: 5 x 2 = 10” (25,4 cm) Sprühbild Die beiden anderen Ziffern geben den Durchmesser der Düsenöffnung an: 17 = .017” (0,043 mm) Düsenöffnung AG-14... -
Seite 6: Wartung
Farbspritzpistolenkopf über die Packungsdichtung setzen. 10. Den Abschlussdeckel auf die Packungsfeder setzen, so dass die Führung in dem Abschlussdeckel in der Packungsfeder sitzt. 11. Den Abschlussdeckel auf den Farbspritzpistolenkopf aufdrücken und dabei in den Farbspritzpistolenkopf AG-14... - Seite 7 (mit Teil 3, 6, und 13) 0289390 Düsenschutz, F-THD 0502149 Spritzpistolenreparatursatz, F-THD diffuser, ein loch (mit Teil 0289391 Düsenschutz, G-THD 3, 6, und 13) 0297007 Düsendichtungshalter* 0502175 Spritzpistolenreparatursatz, 0502159 Abschlussdeckel G-THD diffuser, ein loch (mit Teil 0502054 Packungsfeder 3, 6, und 13) 0502148 Packungsdichtung AG-14...
- Seite 8 Bei Verwendung von fremdem Zubehör und Ersatzteilen kann die Haftung ganz oder teilweise entfallen; in extremen Fällen kann von den zuständigen Behörden (Berufsgenossenschaft und Gewerbeaufsichtsamt) der Gebrauch des gesamten Gerätes untersagt werden. Mit Original WAGNER Zubehör und Ersatzteilen haben Sie die Gewähr, dass alle Sicherheitsvorschriften erfüllt sind. 3+2 Jahre Garantie Professional Finishing Wagner Profi-Garantie (Stand 01.02.2009)
- Seite 9 Reinigung zurückzuführen sind. - bei Fehlern am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Wagner-Originalteile sind. - bei Produkten, an denen Veränderungen oder Ergänzungen vorgenommen wurden. - bei Produkten mit entfernter oder unlesbar gemachter Seriennummer - bei Produkten, an denen von nicht autorisierten Personen Reparaturversuche durchgeführt...
- Seite 74 Markdorf – Zentrale Berlin Stuttgart J. Wagner GmbH J. Wagner GmbH J. WAGNER GmbH Service-Stützpunkt Service-Stützpunkt Otto-Lilienthal-Straße 18 Flottenstraße 28–42 In der Steige 6/1 88677 Markdorf 13407 Berlin 72564 Neckartenzlingen Postfach 11 20 Tel. 0 30/ 41 10 93 86 Tel. 0 71 27 / 30 74...
