1.2.8 Anschluss und Einstellung des Motors:
Motortyp Somfy HiPro SLT
Motortyp (Standard):
Somfy SLT Mariner 40/17
(Technische Änderungen vorbehalten)
Achtung!
Der Elektroanschluss muss VDE-gerecht von Fach-
personal durchgeführt werden! Das Betreiben der
Markise mit E-Motor mittels Probelaufkabel über
eine Steckdose ist außer bei Wartungsarbeiten
nicht statthaft! Der verwendete Markisenschalter
muss in Auf- und Abrichtung mechanisch und
elektrisch gegenseitig verriegelt sein.

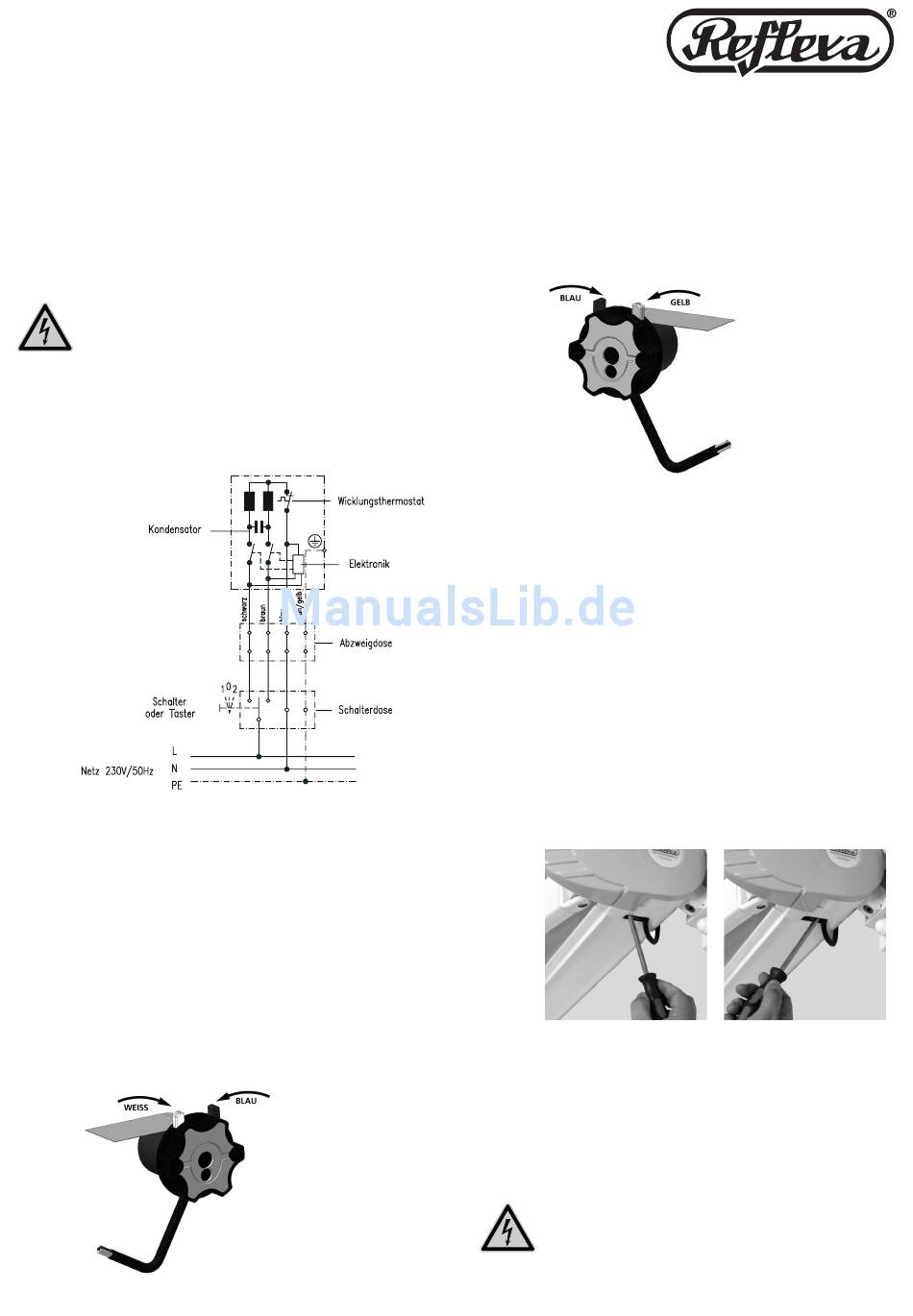

Schaltbild
INFO:
Der SLT-Motor verfügt über eine Drehmomentab-
schaltung. Das bedeutet, dass die Markise beim
Einfahren, trotz möglicher Tuchdehnung, immer
gleichmäßig schließt. Daher ist beim Anschluss
die Einbaulage (rechts oder links von außen) zu
beachten!
Rechtseinbau:
Bei Antrieben für den „Rechtseinbau" muss die
AB-Richtung mit der braunen (weiße Taste) und
die AUF-Richtung mit der schwarzen Ader (blaue
Taste) angesteuert werden.
Linkseinbau:
Bei Antrieben für den „Linkseinbau" muss die
AB-Richtung mit der schwarzen Ader (gelbe Taste)
und die AUF-Richtung mit der braunen Ader
(blaue Taste) angesteuert werden.
Beim Einstellen der unteren Endlage (weiße bzw.
gelbe Taste) ist die jeweilige Einstelltasten einge-
drückt. Behang in die untere Endlage fahren. Die
weiße/gelbe Einstelltaste durch drü cken lösen. Die
untere Endlage ist eingestellt.
Einstellen der oberen Endlage (blaue Taste). Die
blaue Einstelltaste ist noch eingedrückt. Behang
bis ca. 10 cm vor die obere Endlage fahren. Blaue
Einstelltaste durch drücken lösen. Die obere Endla-
ge ist fertig eingestellt.
Der Antrieb reduziert ab dieser Position sein Dreh-
moment.
Achtung!
Motor brummt beim Schließen ca. 5 –10 Se-
kunden nach. Damit wird gewährleistet, dass
der Kasten immer gleichmäßig geschlossen
wird.
Abb. 9: Hintere Endlagenein-
stellung
1.2.9 Anschluss und Einstellung des Motors:
Motortyp Somfy RTS
Motortyp (Funk):
Orea RTS 40/17
(Technische Änderungen vorbehalten)
Achtung!
Der Elektroanschluss muss VDE-gerecht von Fach-
personal durchgeführt werden! Das Betreiben der
Markise mit E-Motor mittels Probelaufkabel über
Sonnenschutztechnik
Abb. 10: Vordere Endlagen-
einstellung
