Markisenneigung einstellen

Zum Einstellen des Markisenneigungswinkels müs-
sen die Kunststoffabdeckkappen an beiden Seiten
der Markise, wie unter 1.2.4 beschrieben, entfernt
werden.
Der Neigungswinkel kann aus nachfolgenden Ab-
bildungen entnommen werden. Zum Erreichen der
Neigungswinkel ist eventuell ein Umbau der Ein-
hängenocken im jeweiligen Einschnitt notwendig.
Der Neigungswinkel ist von 5°- 55° (bei Kurbelan-
trieb) und 5°- 60° (bei Motorantrieb) einstellbar.
Bei Deckenmontage und Motorantrieb ist
der Neigungswinkel von 5°- ca. 90° einstellbar.
Die folgenden Arbeiten müssen immer auf beiden
Seiten der Markise durchgeführt werden.
Hinweis:
Ein nachträglicher Umbau von Wand- auf
Deckenmontage bzw. Decken- auf Wandmon-
tage ist möglich. Dazu müssen die benötigten
Befestigungsringe (2 Stück pro Markise) aus dem
Zubehör bestellt werden (nicht im Lieferumfang
enthalten!).
Befestigungsring Wand: TN 355480
Befestigungsring Decke: TN 355490
Wandmontage
Einhangung in Einschnitt 1
1
Motorbedienung 5°- 65°
Handbedienung 5°- 55°
Deckenmontage
Einhangung in Einschnitt 1
1
5°- 65°

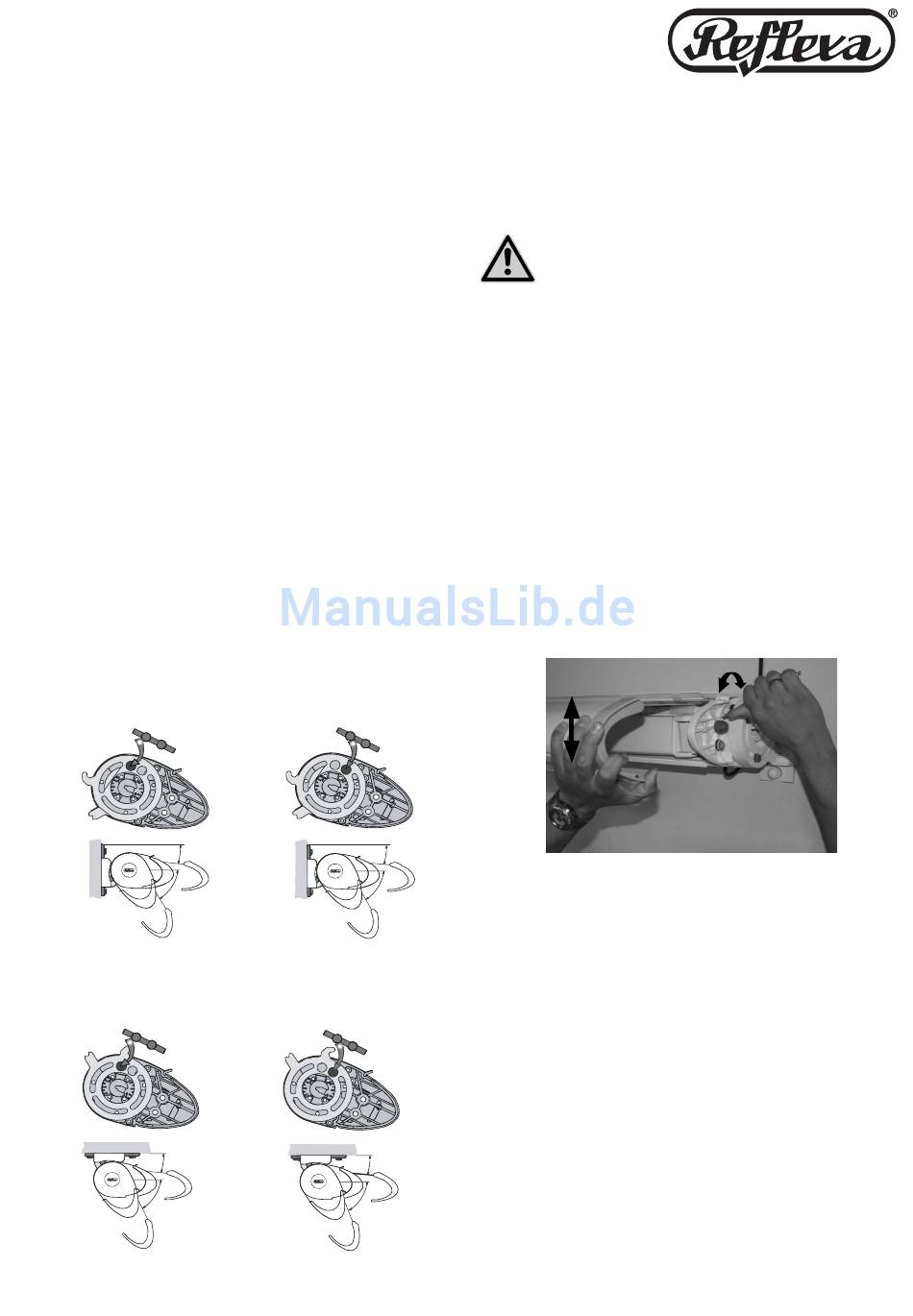

Abb. 7: Einstellung der Markisenneigung
8
Einhangung in Einschnitt 2
2
Motorbedienung 20°- 80°
Handbedienung 20°- 55°
Einhangung in Einschnitt 2
2
20°- 80°
Die folgenden Arbeiten müssen immer auf beiden
Seiten der Markise durchgeführt werden.
Achtung Bruchgefahr!
Bei Arbeiten hinsichtlich Neigungsverstellung darf
das Ausfallprofi l nicht einfach fallen gelassen wer-
den, bevor die Klemmschrauben nicht angezogen
sind. Bei Nichtbeachtung treten auf das Gussstück
Kräfte auf, die zum Bruch der Baugruppe führen
können.
• Lösen der Klemmschrauben 3 x je Seite.
• Das Ausfallprofi l leicht anheben und die seit-
lichen Klemmschrauben 1-2 Umdrehungen
lösen.
• Durch drehen der Innensechskantschraube
M8 kann die Neigung je Armhalter stufenlos
gehoben (rechtsherum drehen) bzw. gesenkt
(linksherum drehen) eingestellt werden. (Pos. 2
– Abb. 6)
• Nun ist das Ausfallprofi l auf waagerechten Sitz
mit einer Wasserwaage zu prüfen.
• Die Klemmschrauben (3x je Seite) mit einem
Schlüssel SW13 im Uhrzeigersinn fi xieren.
Die Seitenkappen können nun, wie unter 1.2.4
beschrieben, wieder angebracht werden.
Abb. 8: Neigungswinkeleinstellung Winkel
1.2.7 Anschluss und Einstellung des Motor-
antriebes: Allgemeines
Beim Verlegen des Kabels ist darauf zu achten,
dass Knicke und scharfe Kanten, die die An-
schlussleitung beschädigen können, ausgeschlos-
sen werden. Ein Eindringen von Wasser in den
Motor ist generell zu vermeiden (IP44).
Bevor der Motor angeschlossen und eingestellt
werden kann, ist durch die Elektrofachkraft zu
prüfen, welcher Motortyp in die Markise „FLY"
eingebaut wurde. Einen Hinweis dazu fi nden Sie
auf dem Typenschild (siehe 2.6 CE-Konformitäts-
kennzeichnung).
Hier unter zwei verschiedenen Antrieben zu unter-
scheiden:
1. Motortyp: Somfy HiPro SLT
(Standardmotor siehe 1.2.8.)
2. Motortyp: Somfy RTS
(Funkmotor siehe 1.2.9.)
