1.1.14
Unkontrollierte Bedienung
Achtung!
Bei Arbeiten im Fahrbereich der Markise muss die
automatische Steuerung ausge schaltet werden. Es
besteht Quetsch- und Absturzgefahr.
Zusätzlich muss sichergestellt sein, dass die Anlage
nicht unbeabsichtigt manuell bedient werden
kann. Hierzu ist die Stromzufuhr zu unterbre chen,
z.B. Sicherung auszuschalten oder die Stecker-
kupplung am Motor zu trennen. Ebenso muss bei
manueller Bedienung die Be dienkurbel ausge-
hängt und sicher verwahrt werden.
Werden Markisen von mehreren Nutzern be-
trieben, muss eine vorran gig schal tende Ver-
riegelungsvorrichtung (kontrollierte Stromunterbre-
chung von au ßen) installiert wer den, die jegliches
Ein- und Ausfahren der Markise unmöglich macht.
1.1.15
Probelauf
Achtung!
Beim ersten Ausfahren darf sich niemand im
Fahrbereich oder unter der Markise befi nden. Die
Befestigungsmittel und Konsolen sind nach dem
ersten Ausfahren einer optischen Kontrolle zu
unterziehen.
Für Pro beläufe niemals Automatiksteuerungen
oder Schalter benutzen, bei denen die Markise
nicht im Blickfeld des Bedieners lie gt (Gefahr des
unbeabsichtigten Anlaufes). Die Benutzung eines
Probekabels zum Motoranschluss wird empfohlen.
Die beiliegenden Montage- und Einstellanlei-
tungen des Motor-, Schalter- und Steuerungsher-
stellers sind zu beachten.
1.1.16
Quetsch- und Scherbereiche
Achtung!
Es bestehen Quetsch- und Scherbereiche zwischen
Fallstange und Kasten, zwi schen den Gelenkar-
men sowie sich begegnenden Profi len. Auch kann
das Ausfallprofi l gegen bewegliche und nicht
bewegliche Objekte fahren. Dadurch können
Kleidungsstücke bzw. Körperteile von der Anlage
erfasst und mit eingezogen bzw. gequetscht
werden!
Der Tastschalter muss in Sichtweite des Fallprofi ls,
aber von den beweglichen Teilen entfernt, in einer
Höhe von Vorzugsweise 1,3 Meter angebracht
werden (nationale Bestimmung hinsichtlich behin-
derter Personen sind zu beachten).
6
Befi ndet sich bei voll ausgefahrener Markise ein
Hindernis im Abstand kleiner 40 cm vor dem Aus-
fallprofi l, muss zwingend dessen Unterkante auf
eine Höhe von mindestens 1,8 Meter eingestellt
werden.
Ist der Abstand des Ausfallprofi ls im vollaus-
gefahrenen Zustand kleiner als 0,40 Meter auf
ein festes Hindernis ...
Festes Hindernis

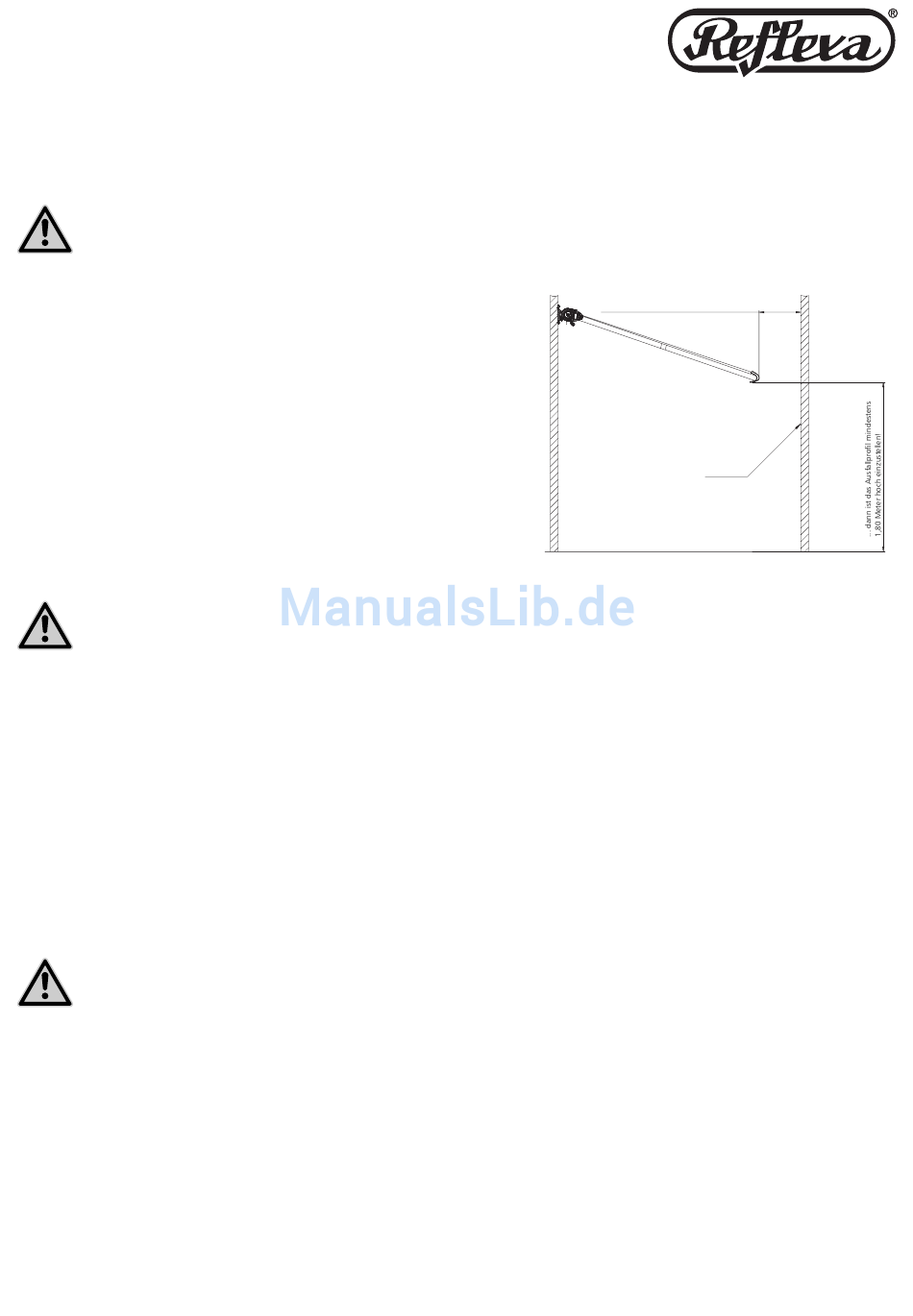

Abb. 2: Skizze Abstand auf festes Hindernis
1.2
Die Montagearbeitsschritte
1.2.1
Benötigtes Werkzeug
• Wasserwaage
• Schlauchwaage
• Richtschnur
• Bohrmaschine und Bohrer, je nach Befestigungs-
untergrund und Befestigungsmittel wählen
• Bandmaß
• Schonhammer
• Maul/Ringschlüssel SW 13/17 und je nach Befes-
tigungsmittel
• Drehmomentschlüssel je nach Befestigungsmittel
• Innensechskantschlüssel 5 mm, 6 mm und 8 mm
• Kreuzschlitzschraubendreher PH Größe 2
1.2.2
Anzeichnen und befestigen der Wand-
konsolen
Die FLY-Markise wird grundsätzlich mit 2 Stück
Konsolen (Konsolplatte-WK je nach Windklasse,
siehe Bedienungsanleitung 2.3.1 Nutzung bei
Wind) an der Wand oder der Decke befestigt. Die
Position der Wandkonsolen (Abb. 6 Pos.11) und
die Befestigungs löcher (3 pro Konsole) müs-
sen auf dem Montageuntergrund mittels einer
Schlauchwasserwaage (oder ähnlich) angezeichnet
bzw. übertragen werden.
