wellen fluchtend auf gle icher Höhe zueinander stehen.
Die Position der Nut im Nutrohr muss dabei bei beiden
Markisenteilen identisch s ein (siehe Abb. 3 Pos. 1).

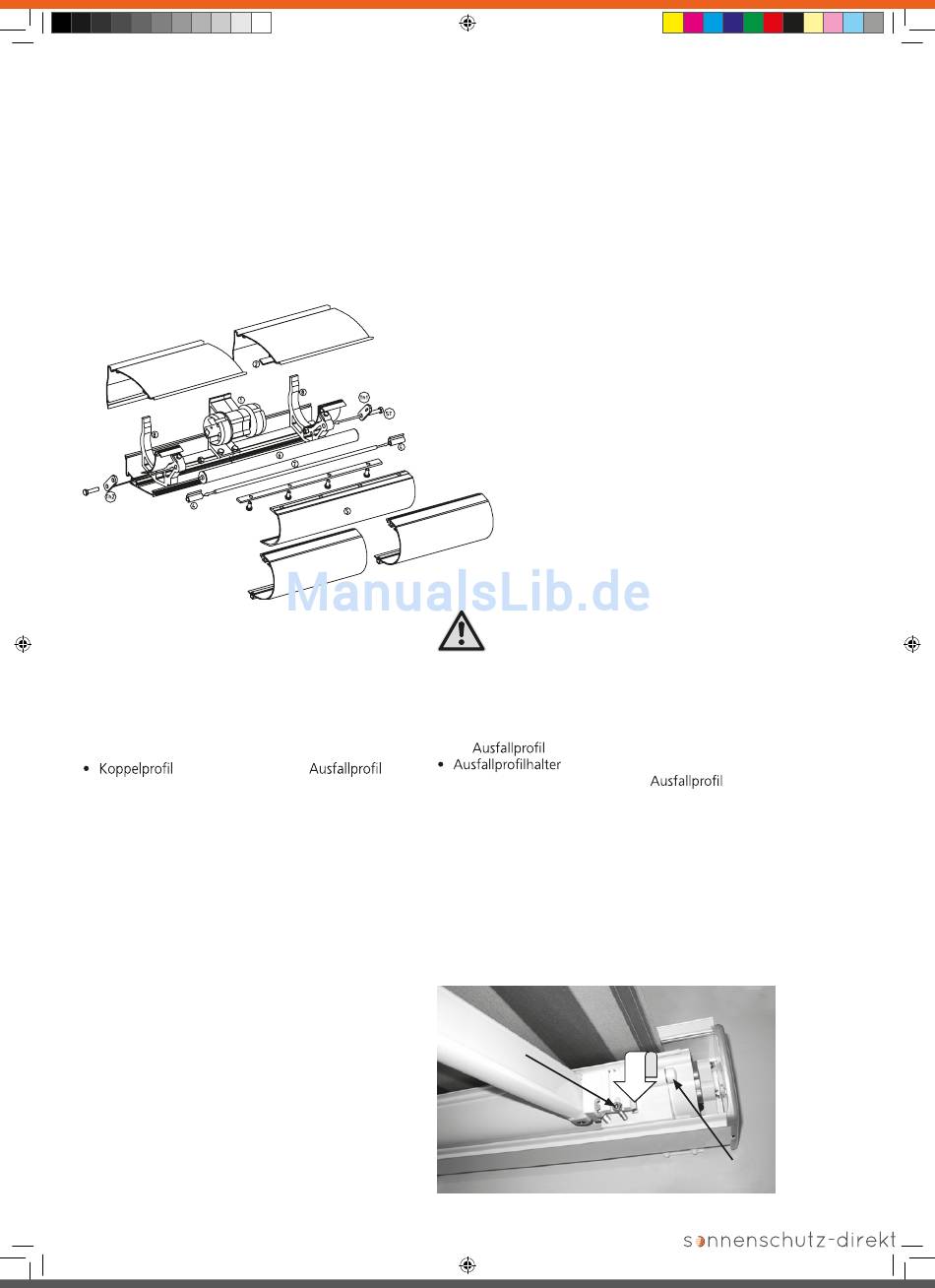

Abb. 3:
•
Anlage
komplett zusammenschieben und antrieb-
lose Markisenhälfte gleichfalls mit den Konsolen
sichern (Siehe auch 1.2.6).
•
Elektrische
Verbindung des Antriebes herstellen
(Siehe auch 1.2.10).
•
Markisensicherung
(Banderole) durch Einfahren der
Markise entspannen.
•
Sicherungsbanderole
entfernen.
•
Markise
ca. 50 cm ausfahren.
Pos. 5 Abb. 3 für das
tig positionieren und leicht fixieren.
•
Pos. 6 mit Schlitztuch Pos. SLT zwischen die
Rolle
Halterung Pos. Th1 und Pos. Th2 einhängen. Dafür
Schraube Pos. ST an Halterung Pos. Th1 etwas lösen.
Rolle einsetzen und durch 5 bis 8 Umdrehungen in
Pfeilrichtung vorspannen.
•
Winkel zwischen Halterung Pos. TH1 (und TH2)
Der
und Träger Pos. 8 muss 90° betragen (Abb. 3.).
•
Befestigungen
Pos. 4 links und rechts neben das
Koppelprofil schieben und dabei Rundstab Pos. 7
(im Schlitztuch) in die Befestigungsösen Pos. 4 ste -
cken und mit Madenschrauben in Pos. 4 sichern.
•
Markise
ganz ausfahren. Schrauben Pos.
4 und 5 nach eventuellem Ausrichten des
Schlitztuchs festziehen. Die Neigungseinstel -
lung und alle übrigen Arbeiten unterscheiden
sich nicht von einteiligen Anlagen.
1.2.10 Anschluss und Einstellung des
Motor antriebes: Allgemeines
Bitte verwenden Sie für den Anschluss und die
Einstellung des Motorantriebes die beiliegenden
Anleitungen der Motorenhersteller.
I
8
MB_STYLE 02.03.11.indd 8
1.2.11 Verwendung der Markisenkurbel (nur bei
manuellem Kurbelgetriebe)
Unterhalb des Kurbelantriebs ist für sicheren Stand zu
sorgen.
Kurbelhaken in die Kurbelöse einhängen. Je nach Ein -
baurichtung (linke bzw. rechte Markisenseite) lässt sich
durch Drehen der Kurbel die Markise ein- bzw. ausfaren.
1.2.12 Austausch des Antriebes
Bei einem Defekt des Antriebes muss die
Anlage demontiert und zur Reparatur zum
Hersteller geschickt werden. Dazu muss die
Anlage gut verpackt werden.
1.2.13 Austausch des Tuches
Bei einem Tuchaustausch muss die Anlage
demontiert und zum Hersteller geschickt
werden. Dazu muss die Anlage gut ver -
packt werden.
1.2.14 Austausch der Arme
Achtung!
Es besteht eine hohe Verletzungsgefahr
durch die unter Federspannung stehenden
Markisenteile (siehe auch 1.1.12).
Bei einem Austausch der Arme müssen folgende Punkte
beachtet werden:
•
Seitenkappe
und Seitenblech entfernen.
•
Im
die Schraube SW13 lösen.
mit-
•
Person sichert und hält das
Eine
Herunterfallen.
• Jetzt am oberen Armhalter Hochschlag sicherung
lösen.
•
Seitliche
Armhalterschraube SW17 herausdrehen.
•
Arm mit Armhalter abnehmen.
Nun
•
Armhalterbolzen
mit Durchschlag entfernen.
•
Neuen
Arm an den Armhalter mit Bolzen durch
Einschlagen verbinden.
•
Einbau in umgekehrter Reihenfolge.
Nun
•
Mittels
der Armhalterschraube kann der Arm in
seiner Höhe fein justiert werden.
Abb. 11: Armhalterschrauben
seitlich herausschieben.
vor
