Die Bohrlöcher der 70 mm breiten Konsole sind
mittig eingebracht.
Der variable Schiebebereich ergibt sich aus den
Einhängenasen und den Konsolenbreiten.
Abb. 3: Schiebebereich der Konsole
Die beiden Konsolen und Abschirmkappen sind
mit dem entsprechenden Befestigungsmitteln (sie-
he 1.1.7) an der Wand bzw. Decke zu befestigen.
Bitte beachten Sie die angegebenen Dübelaus-
zugskräfte (siehe REFLEXA-Auftragsbestätigung).
Die Konsolen sind an Wand oder Decke exakt
fl uchtend in Lot und Waage auszurichten.
1.2.3 Kabeldurchführung (nur bei Motorantrieb)
Die Zuleitung ist mit dem Motorantrieb VDE-ge-
recht zu verlegen. Es ist dabei darauf zu achten,
dass über das Kabel kein Wasser in den Motor-
kopf eindringen kann.
1.2.4 Seitenkappe lösen bzw. befestigen (bei Be-
darf)
Abnehmen der Kasten-Seitenkappe.
Zum Einstellen der Neigung und zum späteren
Wechsel des Tuches und Motors, kann es notwen-
dig werden, die seitlichen Kappen zu demontie-
ren. Im Inneren des Ausfallprofi ls befi ndet sich je
Seite eine Blechtreibschraube, die die Kappe an
ihrer Position fi xiert. Diese unter Zuhilfenahme
eines Kreuzschlitzschrauben drehers (PH Gr. 2)
heraus drehen.
Die Kappe wird nun in Ausfallrichtung gezogen
und seitlich abgenommen. Benötigter seitlicher
Platz (ca. 20 mm je Seite). Die Markise ist so auch
geeignet für Montagen in Nischen.
Die Befestigung der Seitenkappe erfolgt in umge-
kehrter Reihenfolge.

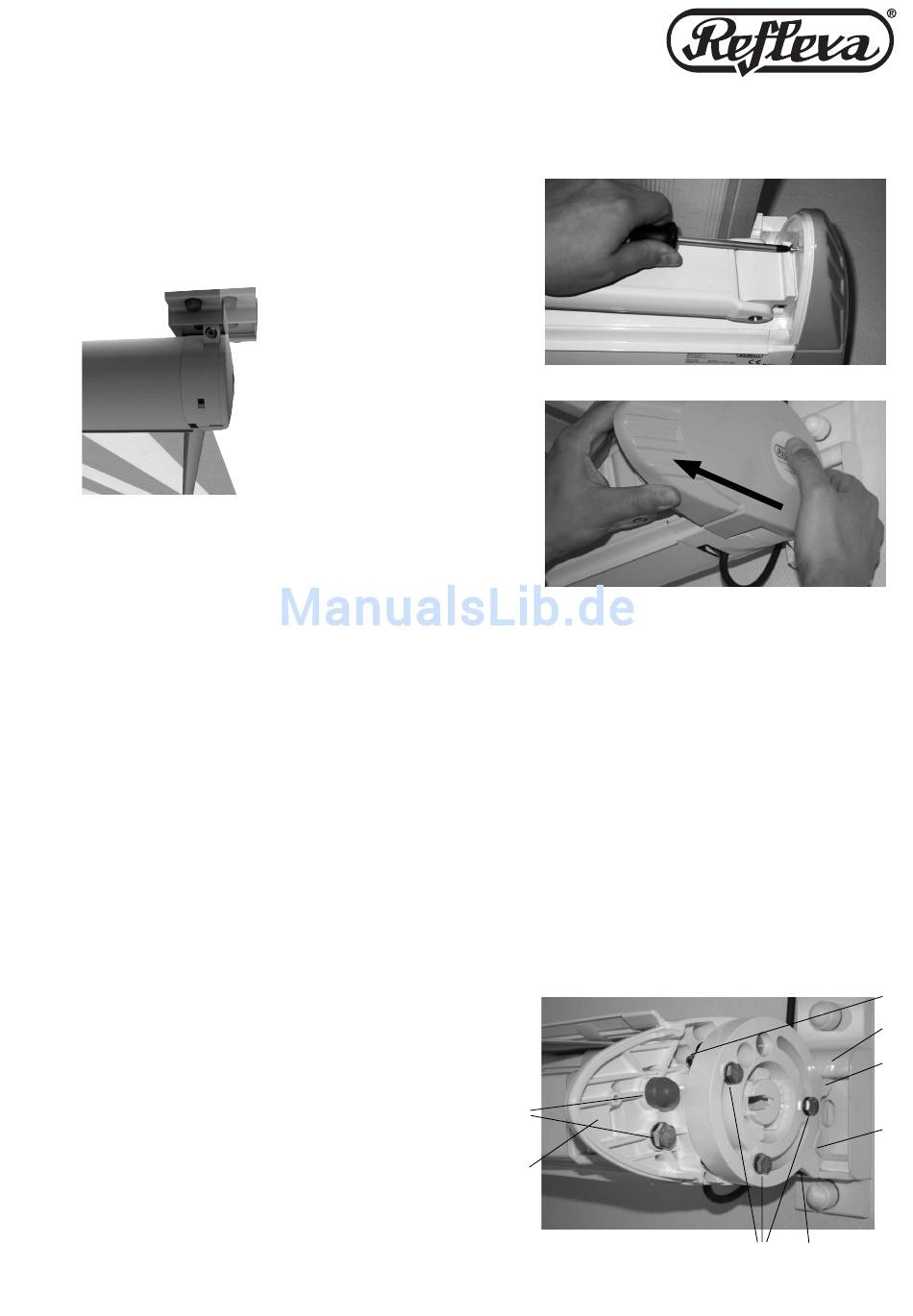

Abb. 4: Lösen der Schraube
Abb. 5: Abziehen der Kappe
1.2.5 Markise in Konsolen einhängen und sichern
Die Sicherungsklötze lösen. Dazu die Zylin-
derschrauben unter Zuhilfenahme des Innen-
sechskantschlüssels zu 2/3 herausdrehen.
Bei Wandmontage:
Markise hinter die oberen Haken der Konsolen
heben, dann die Markise an die Konsolen drücken
und dabei auf die unteren Nasen rutschen lassen.
Bei Deckenmontage:
Bei Deckenmontage muss der Markisenkasten
solange festgehalten werden, bis die Sicherungs-
klötze, links und rechts, angezogen sind.
Sicherungsklötze unter Zuhilfenahme des In-
nensechskantschlüssels, mit den Zylinderschrau-
ben im Uhrzeigersinn festschrauben.
3
4
Abb. 6: Markisenmontage
