2.3.4 Anschließen der Telefonanschlußleitung an die T-Concept X311
Ein Telefon muß immer am Anschluß 21 vorhanden sein. Über dieses Telefon mit der Ruf-
nummer 21 wird die Programmierung der Anlage "vor Ort" vorgenommen. Weitere Telefone
können Sie beliebig verteilen. Sie erhalten die Rufnummern 22, 23, ...,26.

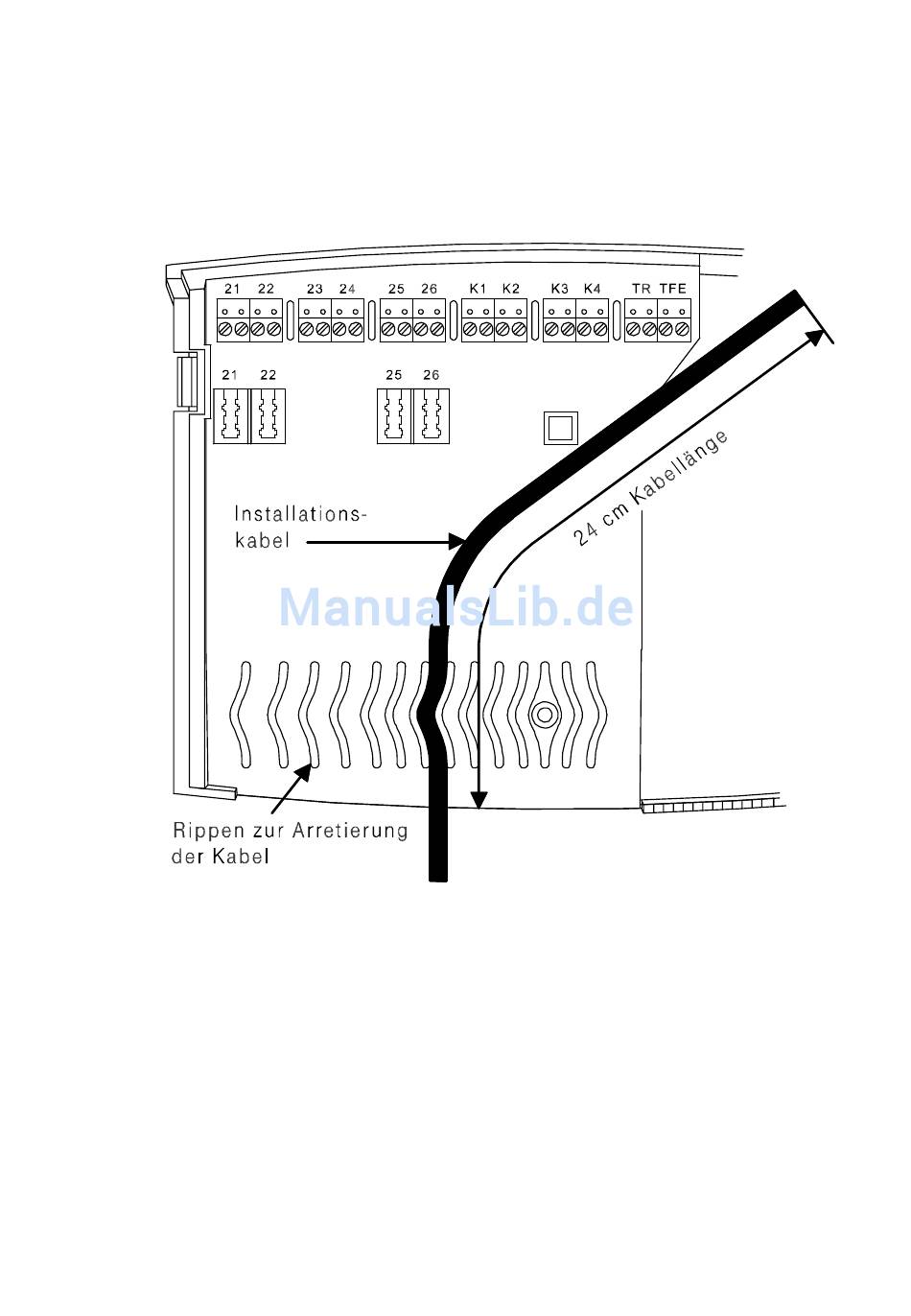

− Die Kabellänge ab Anlageneingang (siehe Abb. 6) sollte mindestens 24 cm betragen.
Abb. 6: Kabellänge
− Entfernen Sie den Mantel des Installationskabels ca. 1 cm hinter den Arretierunsrippen
(siehe Abb. 7).
− Lassen Sie genügend Kabellänge zur Reserve frei, um ggf. Installationsänderungen an den
Anschlußklemmen durchführen zu können.
− Fixieren Sie die Kabel in den Arretierungsrippen.
8
