2.5 Anschließen der Türsprechstelle
Die Türsprechstelle wird zweiadrig angeschlossen. Sie kann nur bei der Deutschen Telekom
oder im T-Punkt bezogen werden. Die Stromversorgung der Türsprechstelle erfolgt über die
T-Concept X311. Für die Stromversorgung des Türöffners wird ein Klingeltransformator benötigt
(siehe Abschnitt 2.5.2).
Die angeschlossene Türsprechstelle DoorLine T01 – T04 kann sowohl auf das Wahlverfah-
ren MFV als auch IWV eingestellt sein. Vorzugsweise sollte das Wahlverfahren MFV verwen-
det werden.
2.5.1 Anschlußschema der Türsprechstelle
Die Klingeltaste an der Türsprechstelle wird gedrückt und ein oder mehrere von Ihnen als Ziel
programmierte Telefone klingeln im programmierten Türstellenruf.

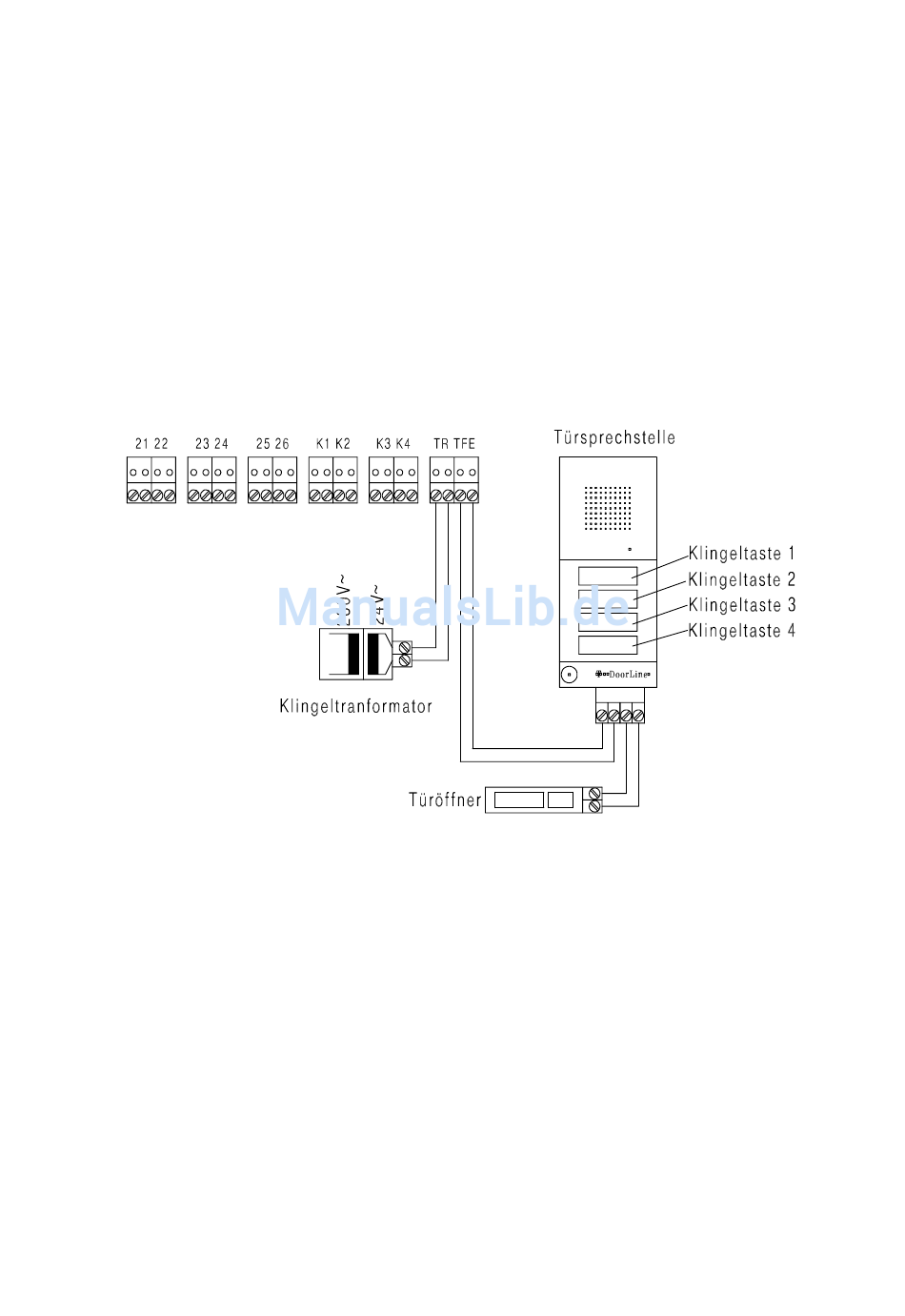

Abb. 9: Anschlußschema Türsprechstelle
Programmierung für das gezeigte Beispiel:
Programmiereinstieg:
Hörer von Telefon 21 abheben.
Kennziffer 88 wählen.
Kennziffer 88 wählen.
Kennziffern:
66 Rufsignalisierung
61nn Anrufverteilung
62nn Anrufverteilung
63nn Anrufverteilung
64nn Anrufverteilung
Hörer von Telefon 21 auflegen.
=> Internwählton im Hörer.
=> 5 Sekunden Pause; positiver Quittungston.
=> Positiver Quittungston im Hörer.
Kein Telefon läuten bei Betätigung der Türklingeltasten 1-4
Telefon nn läutet bei Betätigung der Türklingeltaste 1
Telefon nn läutet bei Betätigung der Türklingeltaste 2
Telefon nn läutet bei Betätigung der Türklingeltaste 3
Telefon nn läutet bei Betätigung der Türklingeltaste 4
