Anschließen der TAE-Anschlußdosen
Die Telefone und Zusatzgeräte werden zweidrahtig an die Klemmen 1 und 2 der TAE-Anschluß-
dose angeschlossen (siehe Abb. 3). Die max. Leitungslänge (Kabellänge) darf bei 0,6 mm Ader-
durchmesser 350 m, bei 0,4 mm Aderdurchmesser 150 m betragen.

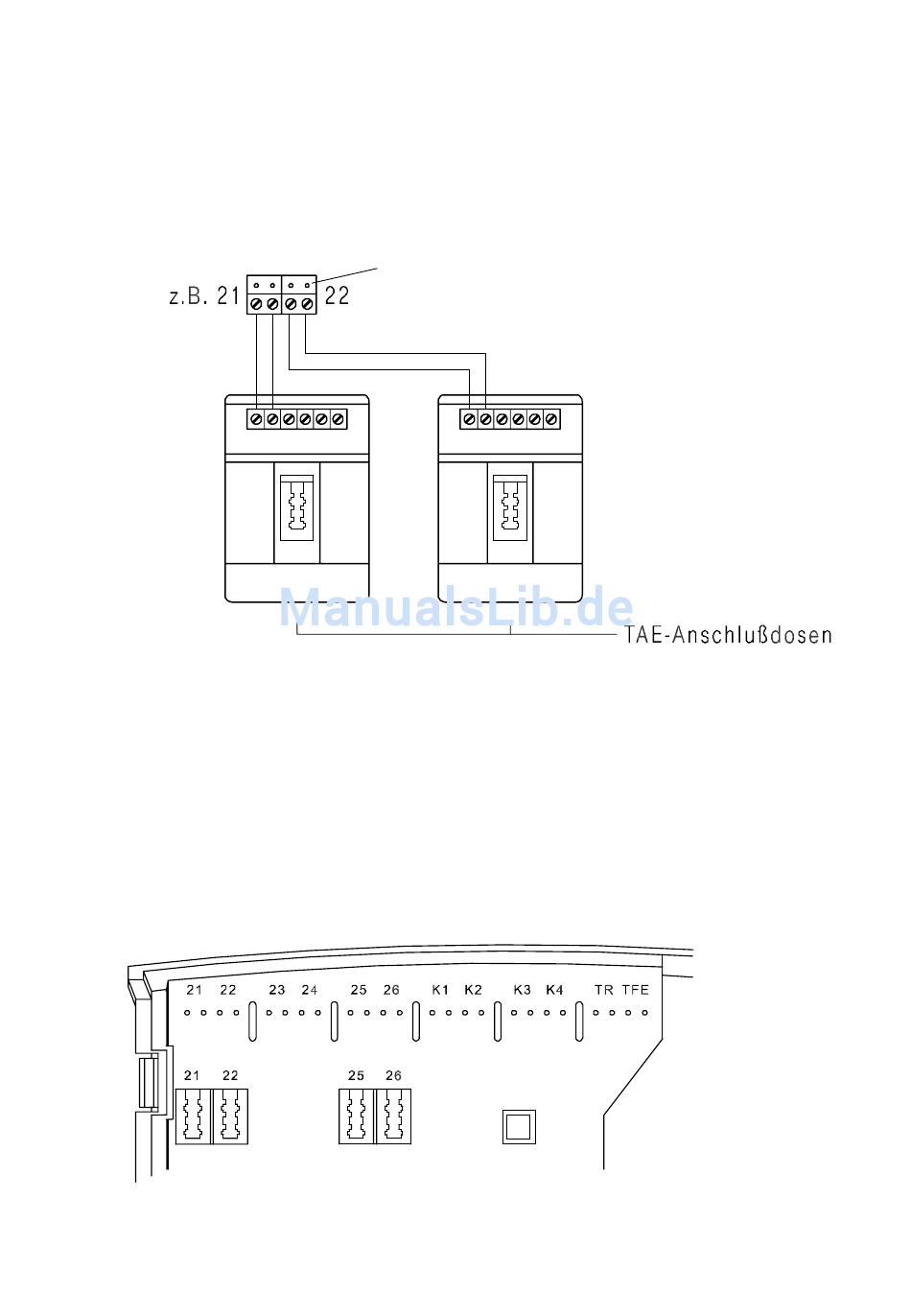

Abb. 3: Anschließen der TAE-Anschlußdosen
2.3.3
Anschlußklemmen montieren
Der Anlage sind 6 vierpolige Anschlußklemmen beigelegt. Die vierpoligen Klemmen sind für den
Anschluß der Telefone (21-26) sowie der Kontakte (K1-K4), der Türsprechstelle (TFE) und des
Klingeltransformators (TR) vorgesehen. Abb. 4 zeigt die einzelnen Steckplätze. Die Bezeichnun-
gen sind auf das Gehäuse aufgeklebt.
Abb. 4: Anschlußstifte und TAE-Buchsen der T-Concept X311
T-Concept X311 Anschlußklemmen
a b a b
1 2 3 4 5 6
1 2 3 4 5 6
6
