Anschluss

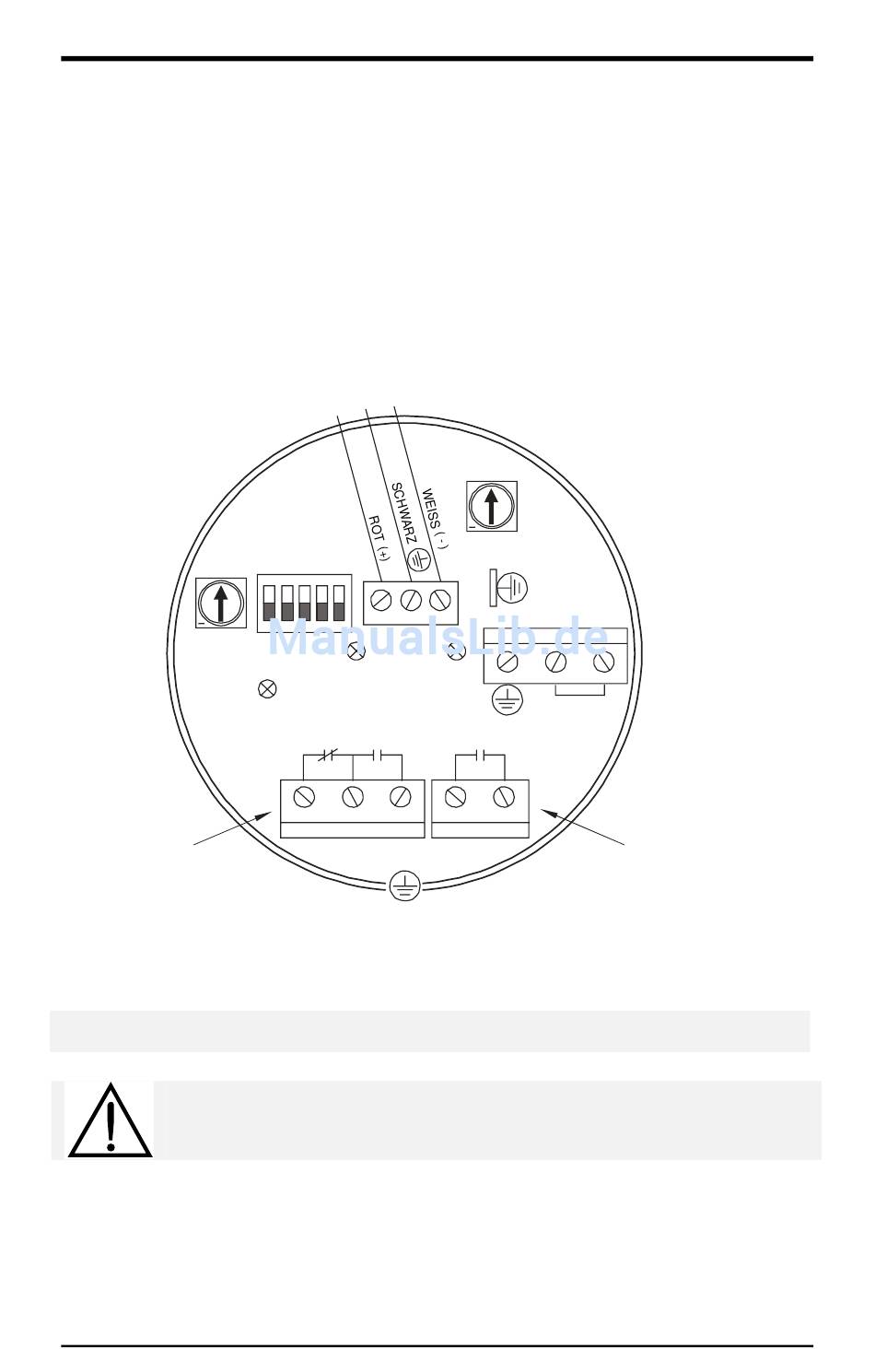

Lösen Sie die Verschlusssicherung und nehmen Sie den Deckel ab. Das Etikett befindet sich
auf der Deckelunterseite.
Bitte beachten Sie:
•
Relaiskontaktklemmen müssen mit Geräten verwendet werden, die keine fei
zugänglichen, stromführenden Teile haben. Die Verkabelung muss gemäß den VDE
Vorschriften erfolgen.
•
Die maximal zulässige Betriebsspannung zwischen benachbarten Relaisklemmen
beträgt 250 V.
P1
SCHALT-
VERZÖGERUNG
Relaiskontakt
8A – 250VAC
5A – 30VDC
Hinweis:
Schalter- und Potentiometereinstellungen dienen nur der Veranschaulichung.
Alle Feldanschlüsse müssen mind. gegen 250V isoliert sein.
Seite 12
S1
K1
ON
3
+
1 2 3 4 5
SENSOR
L1
MEDIUM
ANSTEHEND
L2
SCHALT-
ZUSTAND
Öffner Schließer
K2
3 2 1
Pointek CLS 200
P2
SCHALT-
+
PUNKT
GND
2 1
K4
L3
BETRIEB
1 2
Spannungs-
versorgung
12-250VAC/DC
Schließer
K3
2 1
3
Transistorausgang
100mA – 250VAC
100mA – 300VDC
Max: – 2VA
7ML19985AR31.1
