Inhaltszusammenfassung für Siemens CEM CERT
- Seite 3 Einleitung Allgemeine Hinweise Beschreibung Kontinuierliche Gasanalyse Einsatzplanung Set CEM CERT Standard-Messeinrichtung zur Montage kontinuierlichen Emissionsüberwachung Anschließen Betriebsanleitung Inbetriebnahme Bedienen Funktionen Instandhalten und Warten Alarm-, Fehler- und Systemmeldungen Technische Daten Maßbilder Schaltpläne 7MB1957 Anhang EGB-Richtlinien 03/2020 Liste der Abkürzungen A5E34491299-11...
-
Seite 4: Qualifiziertes Personal
Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software... -
Seite 5: Inhaltsverzeichnis
Montage der Messgasleitung ......................28 Anschließen .............................. 29 Mechanische Installation ....................... 29 6.1.1 Gasanschlüsse ..........................29 6.1.2 Kondensatausgang .......................... 30 6.1.3 Gasausgang ............................30 6.1.3.1 Gasausgang ............................30 6.1.3.2 Überdruck im Gaskanal ........................31 Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... - Seite 6 ULTRAMAT 6 - Einzeljustierung der Komponenten ..............53 Instandhalten und Warten ........................55 10.1 Sicherheitshinweise ......................... 55 10.2 Wartungsintervalle..........................56 10.3 Feuchte-Alarm beheben ........................58 10.4 Gesundheitsgefährdende Stoffe im Kondensat ................. 58 10.5 Kondensatbehälter entleeren ......................59 10.6 Ersatzteile/Zubehör ......................... 59 Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
- Seite 7 Technische Unterstützung/Service und Support ..............73 Rücklieferungen ..........................73 A.2.1 Rücklieferungen ..........................73 A.2.2 Rücklieferadresse ..........................74 A.2.3 Fehlerbeschreibung ......................... 75 EGB-Richtlinien ............................77 Liste der Abkürzungen ..........................79 Abkürzungsverzeichnis........................79 Index ................................81 Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
- Seite 8 Inhaltsverzeichnis Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
-
Seite 9: Einleitung
Sinne dieses Dokuments bedeutet, dass dieses Produkt nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponenten verwendet werden darf. Das in diesem Dokument beschriebene Produkt ist unter Beachtung der einschlägigen Sicherheitsnormen entwickelt, gefertigt, geprüft und dokumentiert worden. -
Seite 10: Haftungsausschluss
Hard- und Software geprüft. Da Abweichungen jedoch niemals ausgeschlossen werden können, können wir keine vollständige Übereinstimmung garantieren. Die Angaben in diesem Handbuch werden jedoch regelmäßig überprüft und notwendige Korrekturen in den nachfolgenden Ausgaben berücksichtigt. Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 11: Allgemeine Hinweise
Industrial Security (https://www.siemens.com/global/de/home/unternehmen/themenfelder/zukunft-der- industrie/industrial-security.html). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Aktualisierungen durchzuführen, sobald die entsprechenden Updates zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-Bedrohungen erhöhen. - Seite 12 • Verdünnen Sie das Kondensat vor der Entsorgung so lange mit Leitungswasser, bis es neutral ist und sich das Lackmus-Papier nicht mehr verfärbt. Alternativ kann das Kondensat auch mit einer schwachen Sodalösung (Na ) neutralisiert werden. Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
- Seite 13 Personen Zugang erhalten. • Wenn keine Einstellungen vorgenommen werden müssen, sperren Sie das System vor unbefugtem oder unbeabsichtigtem Zugang. Für den ordnungsgemäßen Betrieb des Set CEM CERT sind auch die folgenden Handbüvcher zu beachten: ● SIMATIC S7 – S7-1200 Automatisierungssystem – Systemhandbuch ●...
-
Seite 14: Hinweise Zum Einsatz
Für einen sicheren Betrieb dieses Systems sind außer dieser Anleitung auch alle Betriebsanleitungen und technischen Unterlagen der Einzelkomponenten zu berücksichtigen. Dies sind: ● Gasanalysatoren ● Gasentnahmekomponenten ● Gasaufbereitungskomponenten ● Systemsteuerung ● Komponenten für Heizung, Klimatisierung und Temperaturregelung ● Systemschränke ● NO -Konverter Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 15: Informationen Zur Wiederverwertung (Recycling)
Verhalten Sie sich daher umweltbewusst: • Sorgen Sie für eine Wiederverwertung dieses Produkts am Ende seines Lebenszyklus über die einschlägigen Einrichtungen vor Ort! • Beachten Sie dabei die einschlägigen Bestimmungen für Ihr Land! Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... - Seite 16 Allgemeine Hinweise 2.3 Hinweise zum Einsatz Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
-
Seite 17: Beschreibung

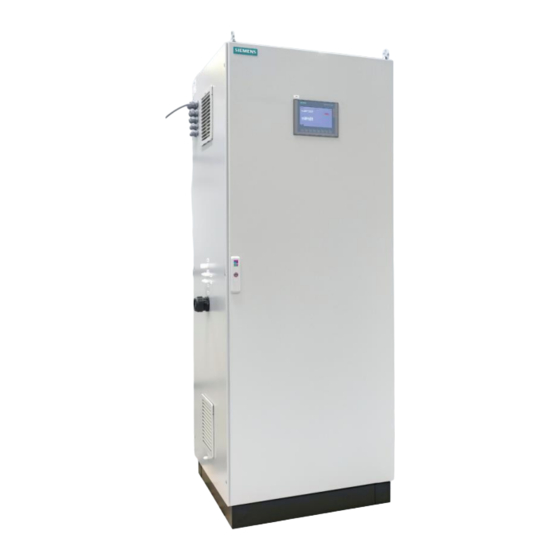

3 Beschreibung Übersicht Das Set CEM CERT ist ein standardisiertes und zertifiziertes Analysenmesssystem. Set CEM CERT eignet sich zum Einsatz an vielen genehmigungsbedürftigen Anlagen nach der EU-Richtlinie 2010/75/EU, der Verordnung über Industrieemissionen. Das modulare CEMS erfüllt die aktuellen Qualitätsstandards der EU-Richtlinien EN 15267 und EN 14181 (QAL1/2/3, AST). - Seite 18 – Bis zu 3 Analysatoren mit unterschiedlichen Messbereichen konfigurierbar – Messgaskühler und NO -Konverter führender Hersteller auswählbar – Zur Erweiterung des Umgebungstemperaturbereichs elektrische Heizungen und Klimageräte konfigurierbar – Ausführung mit passenden Entnahmesonden und beheizten Messgasleitungen wählbar Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
- Seite 19 – DeSOx-Anlagen Hinweis Anlagen, in welchen mit korrosiven Aerosolen (Säurenebel) zu rechnen ist Um die korrosiven Aerosole aus der Gasmatrix zu entfernen, müssen geeignete Maßnahmen getroffen werden. Hierzu ist eine projektspezifische technische Vorabklärung erforderlich. Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
-
Seite 20: Aufbau
Einzelkomponenten: ● Analysatoren zur Messung mehrerer Komponenten. Das modulare Messsystem Set CEM CERT kann aus bis zu drei Analysatoren in Kombination mit einem Systemschrank bestehen. Die Auswahl des eignungsgeprüften Analysators erfolgt separat zum System anhand der spezifischen Artikelnummer(n). Das System ist zertifiziert für die Verwendung folgender Analysatoren:... -
Seite 21: Eignungsgeprüfte Messbereiche
– M&C, Typ: SP2000; – Bühler, Typ: GAS222 ● Beheizte Messgasleitung: max. 50 m Länge, Haltetemperatur 180 ... 200 °C, 100 W/m Seele: PTFE DN 4/6, ● Temperaturregler: Siemens, Typ 3RS1042-1GW70 ● Zweistufiger Kompressorgaskühler: – M&C, Typ: CSS-V; – Bühler, Typ: EGK 2-19 ●... - Seite 22 0 ... 5 Vol.-% SIPROCESS GA700 OXYMAT7 0 ... 25 Vol.-% 0 ... 5 Vol.-% (elektro- ULTRAMAT 23 7MB2355-Z-T23/-T24/-T25 0 ... 25 Vol.-% 0 ... 5 Vol.-% chemisch) ULTRAMAT 23 7MB2357-Z-T23/-T24/-T25 ULTRAMAT 23 7MB2358-Z-T23/-T24/-T25 Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
-
Seite 23: Arbeitsweise
Prüfgase manuell über einen nachfolgenden Dreiwegekugelhahn aufgegeben werden. Von den Gasausgängen der Analysatoren wird das Gas gesammelt über den Messgasausgang (Schottverschraubung für Schlauch DN10/12) aus dem Schrank geführt. Ab dem Messgasausgang muss das Messgas ohne Gegendruck oder Druckschwankungen abgeleitet werden. Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... - Seite 24 Beschreibung 3.3 Arbeitsweise Die Bedienung des Set CEM CERT erfolgt standardmäßig über ein Touchscreen- Bedienfeld (SIMATIC HMI, KTP700 Basic), welches auf der Frontseite des Systemschranks installiert ist. Alternativ kann die Messeinrichtung auch über die einzelnen Analysatoren bedient werden. Bild 3-2 Startmenü...
-
Seite 25: Einsatzplanung
Sie innerhalb von 7 Tagen eine Schadensaufnahme durch den Spediteur. Prüfen Sie außerdem Folgendes: ● Sind die Oberflächen der Anlage/n einschließlich der Komponenten sauber und unbeschädigt? ● Haben sich Leitungen nach dem Transport gelöst? Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... - Seite 26 Einsatzplanung 4.2 Überprüfen der Lieferung Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
-
Seite 27: Montage
● Aufbau des Messsystems möglichst nahe an der Messstelle, da nur kurze Messgasleitungen zu kurzen T -Zeiten führen. Hinweis Beachten Sie die Hinweise der Montagerichtlinien für den Einbau von beheizten Messgasleitungen (z. B. korrekter Biegeradius, Verlegung möglichst im Gefälle, keine Verlegung beheizter Messgasleitungen nebeneinander) Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 28: Messeinrichtung Aufstellen
Die Schaltschränke sind für die Standmontage auf einer Grundplatte oder einem Sockel vorgesehen. Bitte sorgen Sie daher für einen geeigneten Untergrund. Benutzen Sie zum Aufstellen des Set CEM CERT ein für das Gewicht der Anlage (je nach Bestückung etwa 200 ... 400 kg) ausgelegtes Hebewerk. Generell sind fürs Heben des Schranks nur die Kranösen an der Oberseite am Grundrahmen zu verwenden. -
Seite 29: Einbauen Der Einzelkomponenten
Voraussetzungen. Falls möglich sollte der Einbaustutzen eine leichte Neigung zur Kanalmitte haben. Der Einbauort sollte wettergeschützt sein (Wärme, Kälte, Vibrationen). Beachten Sie bei dem Einbau der Entnahmesonden die Hinweise und Anweisungen der betreffenden Betriebsanleitungen. Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 30: Montage Der Messgasleitung
Achten Sie darauf, dass keine Schlaufen oder Taschen entstehen. Weitere Informationen entnehmen Sie den Anleitungen des Herstellers. Schließen Sie die Messgasleitung am dazugehörigen Anschluss (Sample gas) außen am Schrank an und verbinden Sie die beheizbare Messgasleitung mit dem PTFE-Schlauch. Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 31: Anschließen
Die Gasleitungen sind in der Regel Schläuche aus PTFE, welche mit einer Schottverschraubung aus PVDF an der Schrankwand befestigt sind. Aus Gründen der Dichtigkeit und der hohen Temperaturbelastung sind für Wasserstoffleitungen Edelstahlverrohrungen mit einer Edelstahlverschraubung (SS316) vorgesehen. Bild 6-1 Gasschlauch Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 32: Kondensatausgang
Sammlung und Entsorgung des Kondensats gemäß den Umweltbestimmungen muss der Betreiber sorgen. 6.1.3 Gasausgang 6.1.3.1 Gasausgang Achten Sie darauf, die Abgasleitung entsprechend der Anzahl der Analysatoren korrekt zu dimensionieren. Am Messgasausgang dürfen keine starken Druckschwankungen oder gar Gegendruck auftreten! Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 33: Überdruck Im Gaskanal
● Spannung: 230 V (-15%, +10%), 50 oder 60 Hz, inkl. Hauptschalter ● Spannung: 400 V (-15%, +10%), 50 oder 60 Hz inkl. Hauptschalter, 3-phasig Die kundenseitige Absicherung ist entsprechend der von Siemens erstellten Berechnung auszuwählen. Diese Berechnung wird nach Auftragseingang individuell erstellt. -
Seite 34: Anschluss Der Spannungsversorgung Und Signalleitungen
Klemmenleisten angeschlossen werden: ● -X3 Spannung für Messgasleitung und Sonde ● -X99 Prüfklemmen für zu messende Analogsignale ● -X100 Meldungen und Störungen als Binärsignal (potentialfreier Kontakt) ● -X101 Analogsignale ● -X103 Signale für Messgasleitung und Sonde Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 35: Inbetriebnahme
ACHTUNG Verbrennungsgefahr Zu berührende heiße Oberflächen > 55°C sind mit einem Warnhinweis gekennzeichnet. Durch das Berühren dieser Oberflächen mit der nackten Haut können Verbrennungen entstehen. • Berühren Sie solche Oberflächen nur mit Schutzhandschuhen! Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 36: Dichtigkeitsprüfung
Ist der Druckabfall höher, müssen Sie den Fehler lokalisieren. Hierzu kann ein Lecksuchspray sehr hilfreich sein. Kontrollieren Sie in diesem Fall auch die Dichtungen und Verschraubungen. Die Dichtigkeitsprüfung kann auch als Unterdruckprüfung mit einer Vakuumpumpe durchgeführt werden. Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 37: Betriebsgase
Sie die jeweilige Reaktion, z.B. Pumpenabschaltung bei Kondensateinbruch, Durchflussüberwachungen, Schalterfall, Heizungsstörmeldungen, Kühlerstatusmeldungen, Gerätestatusmeldungen, Ventilfreigaben, automatischer Kalibrierzyklus, Wartungsmeldungen und Störmeldungen an die Zentrale etc.). ● Schalten Sie die Kalibriergase auf und führen Sie eine manuelle oder automatische Justierung durch. Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 38: Anwärmphase
Messgaskühlers erreicht sind, schalten Sie die Messgaspumpe über die dazugehörende Sicherung ein. Die Messgaspumpe läuft an ● wenn kein Störsignal 'Feuchte im Gasweg' ansteht. ● wenn der Messgaskühler seine Betriebstemperatur (etwa 4 °C) erreicht hat. Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 39: Einstellarbeiten Nach Inbetriebnahme
3. → IR MB justieren wählen 4. → Komponente wählen 5. → Sollwerte Prüfgas wählen 6. → Messgaskonzentration für MB1 und MB2 eingeben 7. → zum Speichern Taste <MEAS> drücken Wiederholen Sie bei Bedarf diese Prozedur für weitere Komponenten. Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 40: Ultramat 6
2. → Justierung wählen 3. → (Funktion) 24 AUTOCAL/-Check wählen 4. → AUTOCAL/-Check Ablauf wählen 5. Jetzt können Sie die Ablaufreihenfolge des AUTOCAL aus diversen Parametern selbst zusammensetzen 6. Zum Speichern des AUTOCAL-Ablaufs Taste <MEAS> drücken Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 41: Bedienen
8 Bedienen Das System Set CEM CERT lässt sich während des Betriebs über das Bedienfeld an der Tür bedienen. Hierdurch wird ein Öffnen der Tür und dadurch entstehende Verfälschungen der Messwerte vermieden! Hinweis: Die in diesem Handbuch gezeigte Beschriftung der Schaltflächen dient als Beispiel und kann in Ihrem System von dem Gezeigten abweichen. -
Seite 42: Menüführung
Die Statusampel zeigt den aktuellen Zustand des Systems an. Dies ist ein Beispielbild zur Erläuterung der einzelnen Status. Die Farben haben folgende Bedeutungen: Farbe Bedeutung Grün Anlage läuft ordnungsgemäß Störung mit entsprechender Meldung Gelb Wartung ein Orange AUTOCAL -BAx läuft Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 43: Hauptmenü
Wartung ein/aus → Signalisierung, dass Arbeiten am Schrank durchgeführt werden Justierung Zugang zum Justiermenü des U23/U6/F6 U23/U6/F6 Trend U23/U6/F6 Zugang zur Messwertverlaufsanzeige Service Allgemeine Einstellungen (Datum/Zeit) Pumpe Ein/Aus Ein-/Ausschalten der Pumpe Zurück Verlassen des Menüs Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 44: Untermenüs
Set Time/Date Zugang zur Einstellung von Zeit und Datum Runtime beenden Herunterfahren der Anzeige; dadurch wird der Zugang zu Grundeinstellun- gen des HMI ermöglicht → siehe Handbuch HMI Sprachumschal- Sprachauswahl (deutsch, englisch, französisch) tung Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 45: Untermenüs Justierung Ultramat 23
Untermenü mit den in der folgenden Tabelle beschriebenen Parametern. Bedienfeld Bedeutung Anzeige der aktuellen Uhrzeit Einstellen der Anfangszeit eines täglichen AUTOCAL Start AUTOCAL Starten des AUTOCAL Komponente Justieren , z. B. Justieren Zugang zum Justiermenü Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... - Seite 46 Starten des AUTOCAL Justieren Starten eines Einzeljustiervorgangs ENTER Übernehmen des neu justierten Werts Start MEAS Ende der Justierung, Rücksprung in den Messmodus Eingabe eines Referenzwertes für die Justierung; wird aktuell für die Skalierung der Y-Achse benutzt. Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
-
Seite 47: Untermenüs Justierung Ultramat 6
Anzeige des aktuellen Wochentags (1 = Sonntag; 7 = Samstag); 4 im Beispiel links ist Mittwoch Anzeige der aktuellen Uhrzeit Einstellen des Wochentags, an welchem ein AUTOCAL wöchentlich stattfinden soll Einstellen der Anfangszeit eines wöchentlich wiederkeh- renden AUTOCAL Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... - Seite 48 Bedeutung Nullgas Auswahl der Nullpunktjustierung Prüfgas Auswahl der Endwertjustierung Justieren Starten eines Einzeljustiervorgangs ENTER Übernehmen des neu justierten Werts Start MEAS Ende der Justierung, Rücksprung in den Messmodus Eingabe eines Referenzwertes für die Justierung Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
-
Seite 49: Untermenü Trend Ultramat 23/Ultramat 6
8.4.4 Untermenü Trend ULTRAMAT 23/ULTRAMAT 6 In diesem Untermenü finden Sie den Messwertverlauf zusammen mit der Anzeige der aktuellen Messwerte. Dieses Untermenü ist für alle Analysatoren gleich. Hier wird exemplarisch der ULTRAMAT 6 gezeigt. Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 50: Untermenü Meldungen
● Grün: beseitigte Störung → Quittieren möglich Meldungsstatus: ● K (kommen): anstehende Meldung ● KQ (kommen + quittiert): quittierte, aber noch anstehende Meldung ● KG (kommen + gehen): gegangene Meldung Symbol Bedeutung Infotext (hier nicht hinterlegt) Gewählte Meldung wird quittiert Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 51: Funktionen
Es ist möglich, die eingebauten Analysatoren am Gerät selbst zu justieren. Details zur Bedienung der Analysatoren während der Justierung entnehmen Sie bitte den Handbüchern der Analysatoren. Diese liegen der Endkundendokumentation bei Auslieferung bei oder können über den Siemens Industry Online Support (SIOS) SIOS Process Analytics (https://support.industry.siemens.com/cs/products?dtp=Manual&mfn=ps&pnid=13613 &lc=de-WW) bestellt bzw. -
Seite 52: Justierung Ultramat 23
9.1 Justieren 9.1.2 Justierung ULTRAMAT 23 Das Set CEM CERT ist so konfiguriert, dass der Analysator ULTRAMAT23 (Option C10, C20, C30) automatisch alle 24 Stunden einen AUTOCAL mit Umgebungsluft durchführt. Hierbei werden der Nullpunkt und die Empfindlichkeit der IR-Kanäle abgeglichen. -
Seite 53: Ultramat 23 - Endwertjustierung Der Einzelnen Komponenten
6. Betätigen Sie die Schaltfläche „Start MEAS". 7. Stellen Sie den 3/2-Wege-Kugelhahn –RB1 auf die Stellung "Messen", um wieder mit der Messung fortzufahren. Der Analysator beendet hierauf die zu Beginn gesetzte Funktionskontrolle; der Messwert ist wieder gültig. Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 54: Justierung Ultramat 6/Oxymat 6
9.1.3 Justierung ULTRAMAT 6/OXYMAT 6 Das Set CEM CERT ist so konfiguriert, dass der Analysator ULTRAMAT 6 automatisch einmal in der Woche einen AUTOCAL (hier: Nullpunkt- und Endwertjustierung) mit den dauerhaft angeschlossenen Null- und Prüfgasen durchführt. Der Zeitpunkt hierfür ist einstellbar. -
Seite 55: Ultramat 6 - Einzeljustierung Der Komponenten
Drücken Sie „ bzw. „ für eine Nullpunkt- bzw. Endwertjustierung. Sobald " der Wert stabil ist, drücken Sie „Justieren . Um nach der Justierung die Messung zu wieder zu starten, drücken Sie „Start MEAS ". Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... - Seite 56 Funktionen 9.1 Justieren Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
-
Seite 57: Instandhalten Und Warten
10 Instandhalten und Warten 10.1 Sicherheitshinweise WARNUNG Unzulässige Reparatur, Instandhaltung und Wartung Reparatur- und Wartungsarbeiten dürfen nur durch von Siemens autorisiertes Personal durchgeführt werden. WARNUNG Feuchte Umgebung Stromschlaggefahr. • Vermeiden Sie Arbeiten am System oder einzelnen Geräten, wenn diese unter Spannung stehen. -
Seite 58: Wartungsintervalle
Funktionsfähigkeit weiterhin zu gewährleisten. In der folgenden Tabelle sind die empfohlenen Wartungsarbeiten aufgeführt. Die dort angegebenen Wartungsintervalle basieren auf langjährigen Erfahrungen der Siemens AG. Die Wartungsintervalle können weiter optimiert werden, wenn die örtlichen Bedingungen und Erfahrungswerte dies nahelegen. Es liegt im Ermessen des Anlagenbetreibers, die Wartungsintervalle anlagenbedingt zu verkürzen oder auszudehnen. - Seite 59 Flaschendruck prüfen Druckeinstellung prüfen Analysatoren (ULTRAMAT, OXYMAT, -BAx SIPROCESS UV600) Endwert justieren S* S* S* S* S* S* Dichtigkeit prüfen Anschlüsse prüfen Anzeige prüfen * diese Wartungsarbeiten unterliegen rechtlichen Vorgaben (siehe Zertifikat der Messeinrichtung) Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
-
Seite 60: Feuchte-Alarm Beheben
• Verdünnen Sie das Kondensat vor der Entsorgung so lange mit Leitungswasser, bis es neutral ist und sich das Lackmus-Papier nicht mehr verfärbt. Alternativ kann das Kondensat auch mit einer schwachen Sodalösung (Na ) neutralisiert werden. Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 61: Kondensatbehälter Entleeren
5. Schließen Sie den Behälter über die Kupplung wieder an und befestigen Sie den kapazitiven Sensor zusammen mit dem Montagewinkel zwischen Behälter und Behältergriff. 10.6 Ersatzteile/Zubehör Für Ersatzteile wenden Sie sich bitte an den SIOS Process Analytics (https://support.industry.siemens.com/cs/products?dtp=Manual&mfn=ps&pnid=13613 &lc=de-WW). Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... - Seite 62 Instandhalten und Warten 10.6 Ersatzteile/Zubehör Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
-
Seite 63: Alarm-, Fehler- Und Systemmeldungen
Die Störmeldungen müssen nach Behebung der Störung am SIMATIC HMI-Display quittiert werden. Die Sammelstörmeldung wird auch nach dem Einschalten der Anlage ausgegeben. Sie wird Im Normalfall nach Ablauf der Anwärmzeit automatisch zurückgesetzt. Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... - Seite 64 Analysator x fordert Nullgas an Wartung am System Wartungsmodus eingeschaltet Messung ungültig Ungültige Messung Wartungsanfrage vom System Wartungsanfrage vom System, z.B. Filterwechsel, voller Kondensatbehälter -BS4 Kondensatbehälter Kondensatbehälter ist voll level L > max: Wartungsanfrage Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
-
Seite 65: Technische Daten
-15 °C ... +40 °C • bei Beheizung in GFK-Schrank max. +52 °C • mit Klimatisierung Zulässige Umgebungsfeuchtigkeit 75 % RH (relative Feuchtigkeit) im jährlichen Mittel, nicht kondensierend Es sind die Bedingungen der EN15267-3 zu beachten. Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... - Seite 66 Versorgung 2 Leistungsaufnahme max. 5000 VA ohne beheizte Messgasleitung Elektrische Ein- und Ausgänge Ausgangssignale 4 … 20 mA (entsprechend der Analysatorinformationen) Weitere digitale Ein- und Ausgänge über SPS Absicherung elektronischer Verbraucher 1-polig oder 2-polig (wählbar) Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
- Seite 67 Zeitliche Intervalle Justierung 24 h für die automatische Nullpunkt-Justierung ist einzustellen • ULTRAMAT 23 (Thermo-AUTOCAL-Funktion aktiviert). • ULTRAMAT 6 Ein wöchentlicher Intervall ist vorzusehen für die automatische Null- und Referenzpunktjustierung. Wartung siehe aktueller Zertifikatsstand Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
- Seite 68 Technische Daten Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
-
Seite 69: Maßbilder
13 Maßbilder 13.1 Maßbilder Bild 13-1 Set CEM CERT, Seitenansicht rechts und Frontansicht bei geschlossenem Schrank Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... - Seite 70 Maßbilder 13.1 Maßbilder Bild 13-2 Set CEM CERT, Frontansicht bei geöfnetem Schrank, ausgeklapptem Schwenkrahmen und Seitenansicht links Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
- Seite 71 KM1 ... KM5, KC1 Durchflussmesser PF1 CLF-Filter VF5 Thermostat Frostschutzheizung EH10 Kondensatbehälter Messgaskühler Messgaspumpe Klemmenleisten Signale XM1 ... XM7 TS1/X31L Sicherungsautomaten F1 ... F11, FM Temperaturregler für beheizte Messgasleitung Klemmenleiste für externe Verbindungen EL1/XS1 Bedienfenster Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
- Seite 72 Maßbilder 13.1 Maßbilder Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
-
Seite 73: Schaltpläne
14 Schaltpläne 14.1 Gaslaufplan Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 74: Legende Zum Gaslaufplan
-RV1, -RV2, Regulierventile Messgaseingänge -RV3 -RV5, -RV6, Regulierventile für Nullgas und Prüfgase -RV7, -RV8, -RV9 -RV10 Regulierventil für AUTOCAL-Durchfluss ULTRAMAT 23 -VF1, -VF2, Kondensatfallen -VF3, -VF4, -VF5, -VF10 -WS1 Gasentnahmesonde Human-Machine Interface (Bedienoberfläche) S7-1200 Steuereinheit Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... -
Seite 75: A Anhang
A Anhang Technische Unterstützung/Service und Support Technische Unterstützung im Internet erhalten Sie hier: Services&Support (https://support.industry.siemens.com/cs/de/de/sc) Regionale Siemens-Ansprechpartner finden Sie hier: Ansprechpartner (https://w3.siemens.com/aspa_app/) Rücklieferungen A.2.1 Rücklieferungen Hinweis Rücklieferung von kontaminierten Gerätekomponenten Gerätekomponenten, die mit radioaktiven Gasen oder Substanzen in Berührung gekommen oder einer radioaktiven oder hoch energetischen Strahlung ausgesetzt worden sind, dürfen nicht mehr zurückgegeben werden. -
Seite 76: Rücklieferadresse
SIEMENS wird zurückgesendete Geräte oder Ersatzteile, denen keine Dekontaminationserklärung beigefügt ist, auf Ihre Kosten an Sie zurücksenden. SIEMENS wartet nur zurückgegebene Produkte oder Ersatzteile, wenn sie von dieser Dekontaminationserklärung begleitet werden, in welcher bestätigt wird, dass die Produkte oder Ersatzteile richtig dekontaminiert wurden und dadurch sicher zu handhaben sind. -
Seite 77: Fehlerbeschreibung
Es wird bestätigt, dass das rückgelieferte Teil nicht mit hoch toxi- schen oder radioaktiven Gasen oder Substanzen in Berührung kam, oder einer radioaktiven oder hoch energetischen Strahlung ausge- setzt wurde. Firma, Abteilung Name, Vorname Ort: Datum: Unterschrift: Software-Update ( ) ja ( ) nein Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... - Seite 78 Anhang A.2 Rücklieferungen Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
-
Seite 79: Begb-Richtlinien
Sie ein Bauelement oder elektrische Anschlüsse einer Baugruppe berühren, ohne elektrostatisch entladen zu sein. Der Schaden, der an einer Baugruppe aufgrund einer Überspannung eintritt, kann meist nicht sofort erkannt werden, sondern macht sich erst nach längerer Betriebszeit bemerkbar. Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... - Seite 80 Energie der Entladungen empfindliche Bauteile nicht erreichen und schädigen. Wenn Sie an einer Baugruppe Messungen durchführen müssen, dann entladen Sie Ihren Körper vor den durchzuführenden Tätigkeiten. Berühren Sie dazu geerdete metallische Gegenstände. Verwenden Sie nur geerdete Messgeräte. Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
-
Seite 81: C Liste Der Abkürzungen
Pound (von lat. libra), Masseeinheit; 1b. ≙ 0,4536 kg Milliampere, Einheit für Stromstärke MB, Mb Messbereich MCERTS Monitoring Certification Scheme, Überwachungs- und Zertifizierungsbehörde für England und Wales Millimeter, Längeneinheit NDIR Nichtdispersives Infratrot Summenbezeichnung für unterschiedliche Stickstoffoxide PVDF Polyvinylidenfluorid, ein Kunststoff Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11... - Seite 82 Technische Anleitung zur Reinhaltung der Luft TÜV Technischer Überwachungsverein, Überwachungs- und Zertifizierungsbehörde in Deutschland Unterbrechungsfreie Stromversorgung Volt, Maßeinheit für Spannung Voltampere, Maßeinheit für die elektrische Scheinleistung Verband der Elektrotechnik, Elektronik und Informationstechnik Vol. Volumen Set CEM CERT Betriebsanleitung, 03/2020, A5E34491299-11...
-
