52 Schaltschrank-Konstruktion

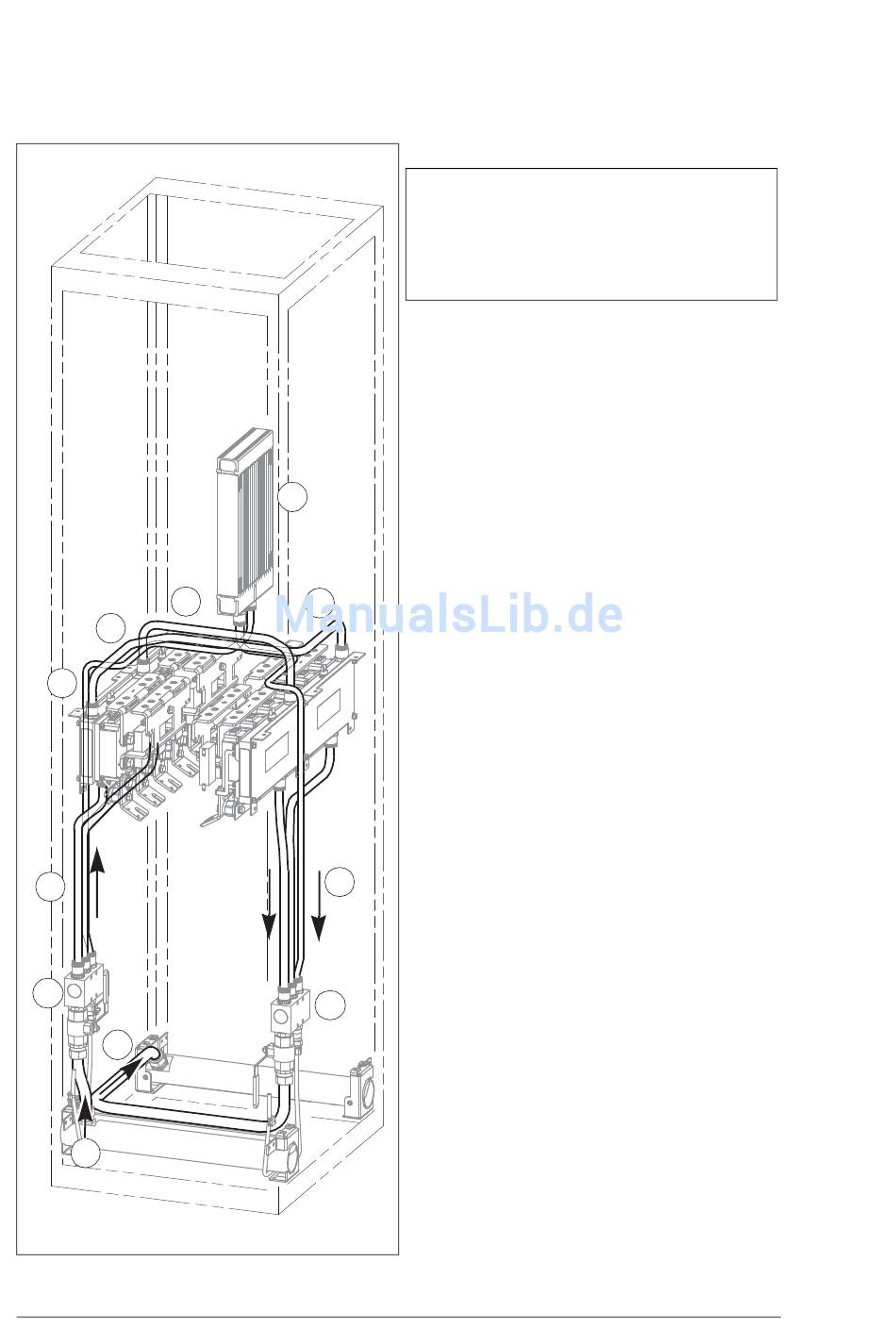

￭ Beispiel für den Rohrleitungsverlauf bei einer 4×D8D Einheit in einem
Pipe routing example of 4×D8D unit in 600 mm wide Rittal TS 8
600 mm breiten Rittal TS 8 Schrank
enclosure
6
6
4
4
2
5
4
1. Wärmetauscher
2. Einlaufverteiler mit Absperr- und Auslassventilen
1. Heat exchanger
3. Auslaufverteiler mit Absperr- und Auslassventilen
2. Inlet manifold with stop and drain valve
4. Zulaufrohre
3. Outlet manifold with stop and drain
5. Auslaufrohre
valve
6. Verbindungsrohre
4. Incoming pipes
5. Outgoing pipes
6. Intermediate pipes
1
6
5
3
Cabinet construction 47
