28 Funktionsprinzip und Hardware-Beschreibung
ACS880-304LC A019_D8D module layout.pdf
Hardware der Einspeisemodule
Hardware of the supply modules
￭

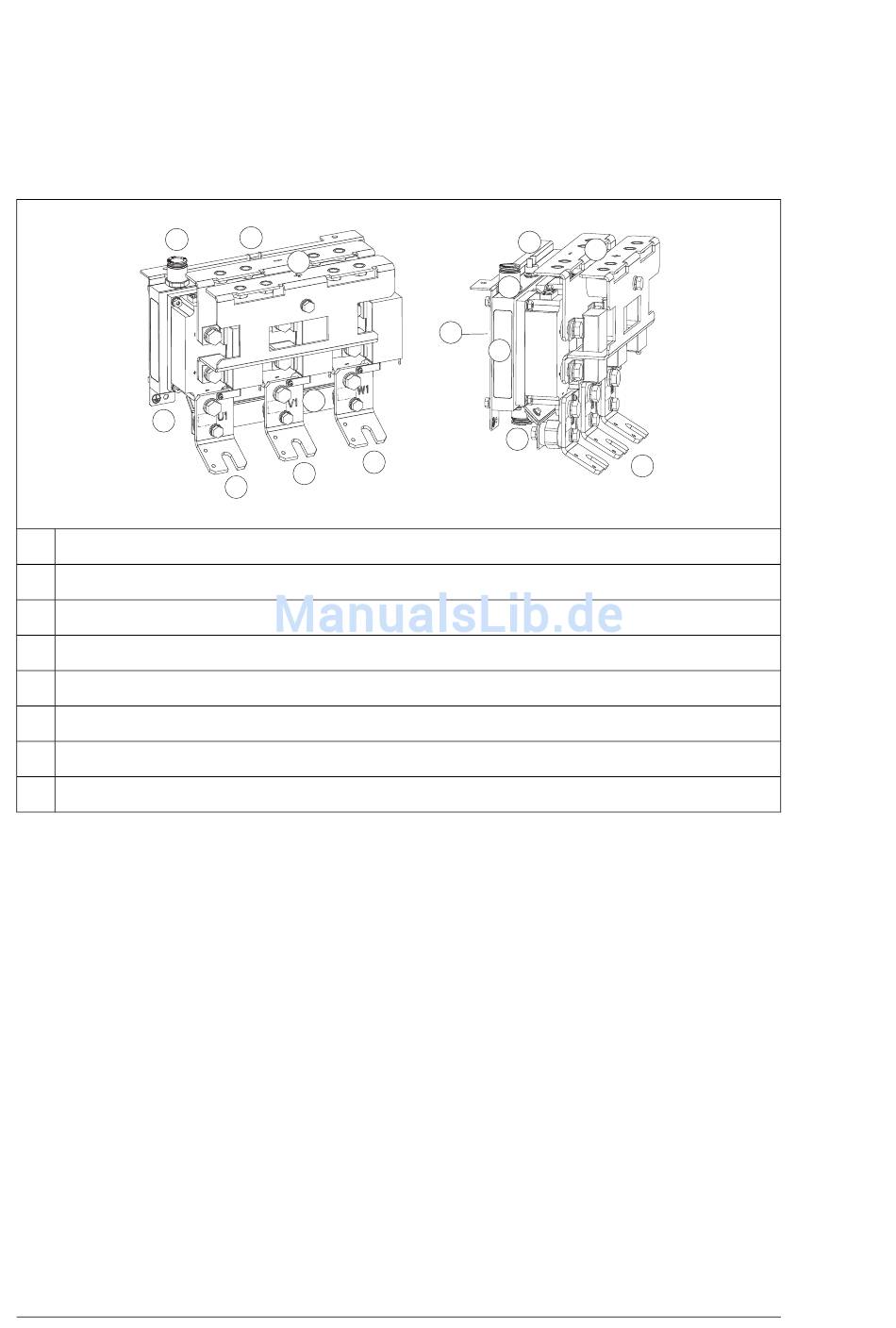

Aufbau des D8D Moduls
Layout drawing of the D8D module
Die Abbildung zeigt den Aufbau des D8D Moduls.
This figure shows the layout of the D8D module.
2
3
1.
External main supply connections U1, V1 and W1
1.
Anschlüsse U1, V1 und W1 für den externen Netzanschluss
2.
Coolant connectors
2.
Kühlmittelanschlüsse
3.
Unpainted grounding point (PE)
4.
Thermal switch [F6.1]
3.
Unlackierter Erdungspunkt (PE)
5.
DC+ and DC- connections
4.
Thermoschalter [F6.1]
6.
Heatsink
5.
DC+ und DC- Anschlüsse
7.
Type designation label is on the back of the module (on the mounting plate of the module)
8.
Label with the serial number of the supply module
6.
Kühlkörper
7.
Die Typenbezeichnung befindet sich auf der Rückseite des Moduls (auf der Montageplatte des Moduls)
8.
Etikett mit der Seriennummer des Einspeisemoduls
4
5
8
1
1
1
Operation principle and hardware description 25
4
2
7
6
2
5
1
