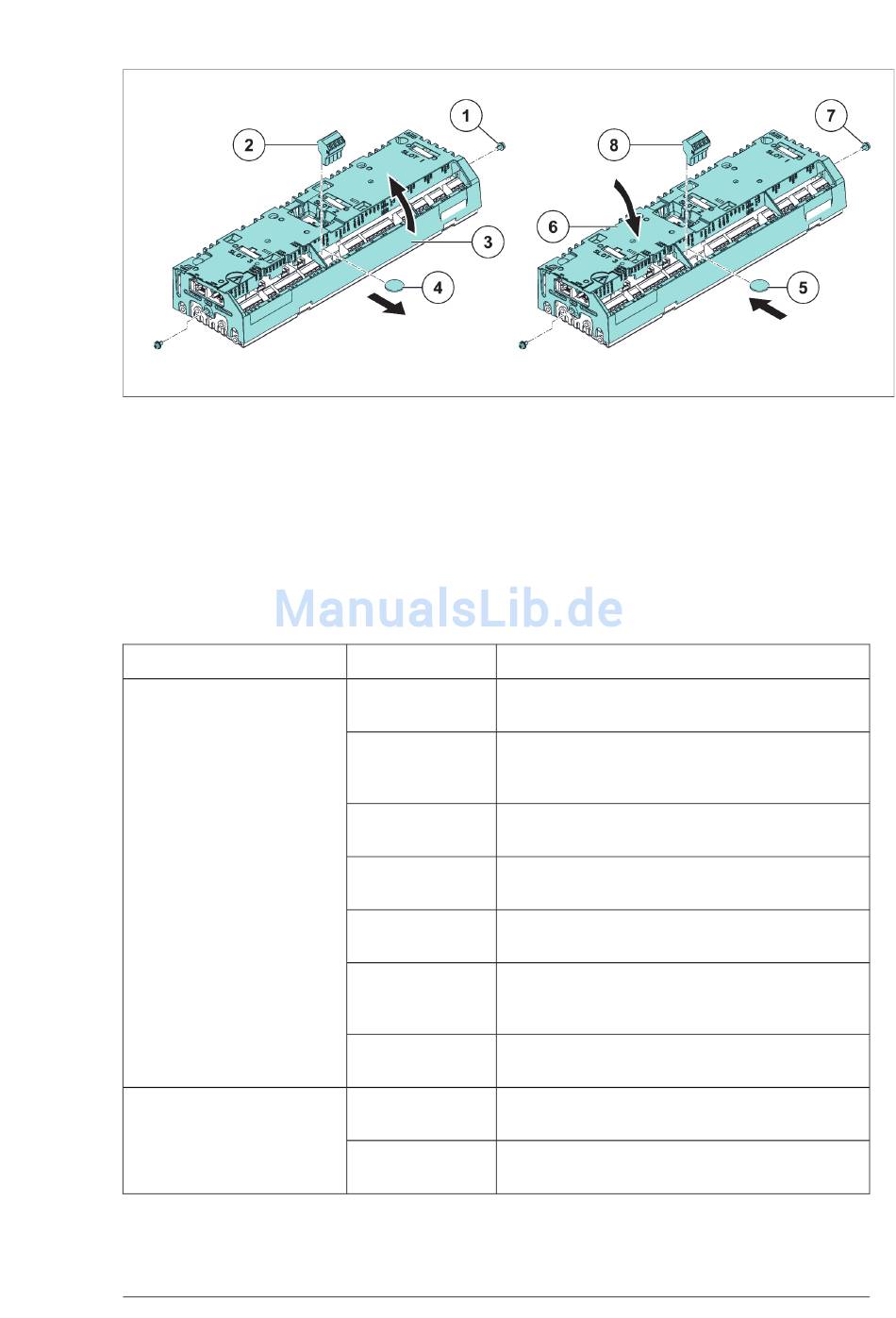

LEDs und andere Statusanzeigen
Vom Regelungsprogramm gemeldete Warnungen oder Störungen werden auf dem
Bedienpanel oder im PC-Tool Drive Composer angezeigt. Informationen hierzu finden Sie
im Firmware-Handbuch.
￭
Bedienpanel-LEDs
Das ACX-AP-x Bedienpanel hat eine Status-LED. Die Bedienpanel-Montageplattform oder
die Halterung hat zwei Status-LEDs. Ihre Funktionen sind in der folgenden Tabelle aufgelistet.
Lage der LEDs
ACX-AP-x Bedienpanel (Status-
LED)
Bedienpanel-Montageplattform
oder Halterung (bei abgenomme-
nem Bedienpanel)
LED
Bedeutung
Grüne Daueranzeige
Antrieb/Frequenzumrichter/Wechselrichter funktionie-
ren normal.
Grüne Flackeranzei-
Datenübertragung zwischen PC und Antrieb/Frequen-
ge
zumrichter/Wechselrichter über den USB-Anschluss
des Bedienpanels.
Grün blinkend
Aktive Warnung im Antrieb/Frequenzumrichter/Wech-
selrichter.
Rote Daueranzeige
Aktive Störung im Antrieb/Frequenzumrichter/Wechsel-
richter/Einspeisung.
Rot blinkend
Eine anstehende Störung erfordert Stopp und Neustart
des Antriebs/Frequenzumrichters/Wechselrichters.
Blau blinkend (nur
Die Bluetooth Schnittstelle kann von anderen Geräten
ACS-AP-W)
erkannt werden und ist bereit für die Herstellung einer
Verbindung.
Blau flackernd (nur
Über die Bluetooth-Schnittstelle des Bedienpanels
ACS-AP-W)
werden Daten übertragen.
Rot
Aktive Störung im Antrieb/Frequenzumrichter/Wechsel-
richter/Einspeisung.
Grün
Spannungsversorgung der Regelungseinheit von An-
trieb/Frequenzumrichter/Wechselrichter ist OK.
Wartung 127
