- Seite 1 Gigabit-Netzwerk-Switch, 4 Ports, 1 SFP-Uplink Kurzanleitung DN-80120...
-
Seite 2: Produkteinleitung

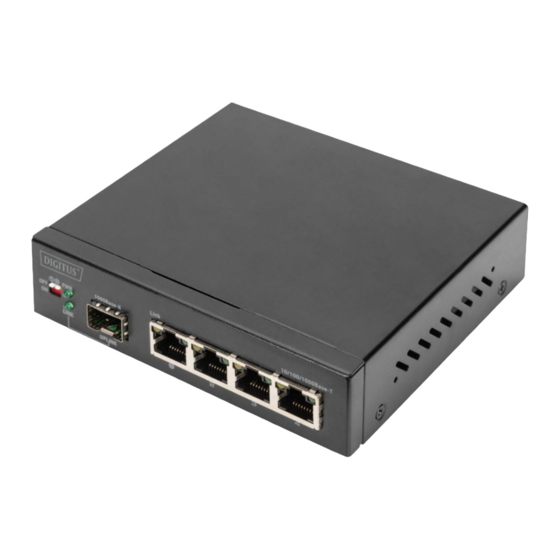

1. Produkteinleitung Gigabit-Netzwerk-Switch, 4 Ports, 1 SFP-Uplink von DIGITUS®. Das Produkt bietet Paketweiterleitungskapazitäten in hoher Geschwindigkeit und verfügt über eine große Backplane-Bandbreite für kristallklare, reibungslose Bildübertragung. Durch Schutz vor elektrostatischer Aufladung und Überspannung wird das Gerät zusätzlich stabilisiert. Das Gerät unterstützt einen VLAN- Konfigurationsmodus, mit dem das Gerät gegen Broadcast Storms... -
Seite 3: Technische Daten
4. Technische Daten Strom-versorgung AC Angepasst an Netzteil Spannungs- 100 ~ 240 V AC bereich Strom-verbrauch <10 W Elektrische Schnittstellen 1-4: 10/100/1000 Mbps Ports Glasfaser-Schnittstelle: 1000 Mbps Elektrische Schnittstellen: Port-Parameter Normaler Betriebsmodus: Übertragungs- 0-100 m reichweite Long-Distance-Modus: 0-330 m Glasfaser-Schnittstelle: 20 km Netzwerk- IEEE802.3/802.3u/802.3z/ standards... -
Seite 4: Produktübersicht
Relative Luftfeuchtigkeit 5-95 % der Umgebung 109 mm × 125 mm × 32 mm Maße (Switch mit 5 Ports) Aluminiumgehäuse, Schutzart Gehäuse IP30 Physikalische Farbe Schwarz Eigenschaften Gewicht 0,43 kg (Switch mit 5 Ports) Montage an der DIN-Schiene, Montage Wandbefestigung (optional mit mitgeliefertem Zubehör) Zuverlässigkeit MTBF... -
Seite 5: Led-Anzeige
5.1 Produktübersicht Breitband-Router Heimkino Wireless Access Point IP-TV Laptop Spielekonsole VoIP-Telefon Netzwerkkabel IP-Kamera Glasfaserkabel 5.2 LED-Anzeige Status Beschreibung Normale Stromversorgung Keine Stromversorgung oder inkorrekter Anschluss Port-Link UP blinkt Port überträgt Daten Link: Port-Link DOWN oder nicht verbunden 1000Base-T 10/100/1000 Base-T (Gigabit-Switch) 10/100Base-T... -
Seite 6: Dip-Schalter
5.3 DIP-Schalter Der Schalter steht werkseitig auf dem standardmäßigen Netzwerkmodus. Die Schalter ① ② stehen auf „aus“. Nach dem Einschalten des Geräts sind alle Ports betriebsbereit. Eins-zu-eins-Isolierung: Schalten Sie den Schalter ① auf „ein“ und belassen Sie den Schalter ② auf „aus“. -
Seite 7: Wichtige Funktionen
6. Wichtige Funktionen 6.1 Port-Isolierung Die Ports des Switches können untereinander keine Daten übertragen, sondern nur mit dem optischen Port kommunizieren. Dies sorgt für eine effizientere Datenübertragung und ein sichereres System. 6.2 Eins-zu-eins-Isolierung Wenn zwei Switches, A und B, miteinander über die optische Schnittstelle verbunden werden, kann Port 1 an Switch A nur mit Port 1 an Switch B kommunizieren. -
Seite 8: Sicherheitsvorkehrungen
6.3 Long-Distance-Modus Standardmäßig beträgt die Übertragungsreichweite der elektrischen Ports 0-100 m. Mit dem Long-Distance-Modus wird die Übertragungsreichweite auf maximal 330 Meter erweitert, wodurch die Übertragungsrate des elektrischen Ports auf 10 Mbit/s verringert wird. So kann beispielsweise eine weiter entfernte IP-Kamera erreicht werden. -
Seite 9: Montageoptionen
7.2 Montageoptionen Der Switch kann in Tischaufstellung oder an einer Wand montiert werden. Das Produkt enthält lediglich die Schrauben zur Montage und kein zusätzliches Material zur Befestigung an der Wand. Hinweise Entfernen Sie bei der Montage und beim Standortwechsel des Switches das Netzteil. 7.2.1 Montage in Tischaufstellung Sie können das Gerät direkt auf einem sauberen, stabilen und fest auf dem Boden stehenden Tisch platzieren. -
Seite 10: Anhang - Porteigenschaften
4) Bevor Sie das Netzteil anschließen, überprüfen Sie die Montage, untersuchen Sie das Gerät auf Schäden und vergewissern Sie sich, dass alle Anschlüsse korrekt sind. Schließen Sie das Netzteil an die Stromversorgung an. 5) Bestätigen Sie, dass das Gerät und die Netzwerkverbindungen korrekt funktionieren. -
Seite 11: Eigenschaften Der Glasfaserports
9.2 Eigenschaften der Glasfaserports Schnittstellentyp SFP-Slot Geschwindigkeit 1000 Mbit/s (Gigabit-Switch) Duplex-Modus Vollduplex Unterstützte Standards IEEE802.3u, IEEE802.3z 50/125 um Multimode-Glasfaser: unterstützt 550 m Übertragungsreichweite 62,5/125 um Multimode-Glasfaser: Medien- und unterstützt 270 m Übertragungsreichweite Übertragungsreichweite 9/125 um Single-Mode-Glasfaser: unterstützt 1-120 km Übertragungsreichweite Die Assmann Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist.
